#1室内消火栓立管安装

1.立管安装垂直度

正确做法：

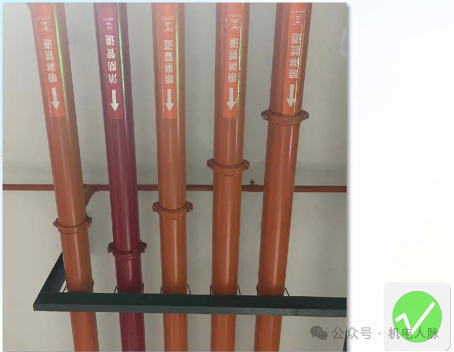

1.消防立管保持与墙体平行，垂直度偏差不宜超过2mm/m，楼层全长偏差不超过10mm；2.多根立管相邻安装时，管道中心线保持平行；3.管道的中心线与梁、柱、楼板等最小距离应满足要求。

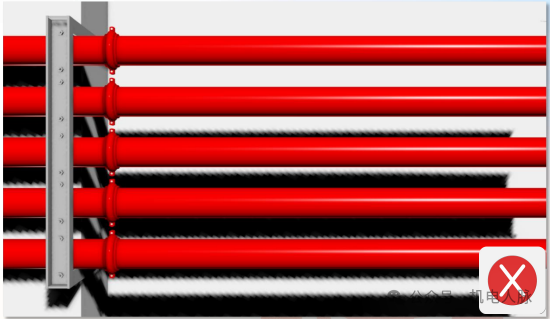

错误做法：

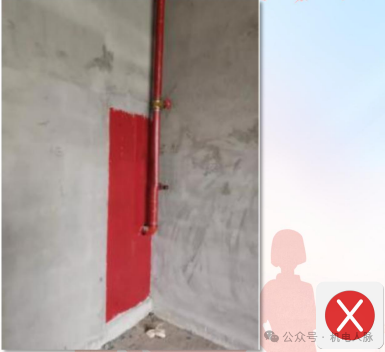

1.立管与墙体未保持平行；2.管道中心线未保持平行。

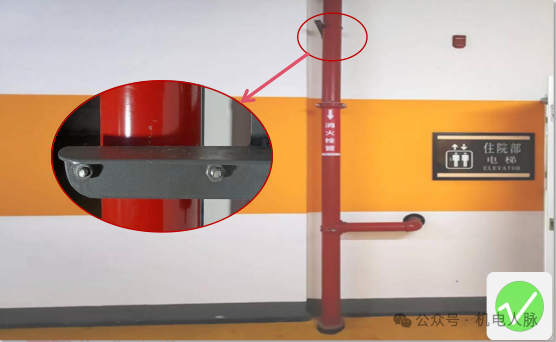

2.立管管道支架制作及安装

正确做法：

1.支架尖锐处及飞边毛刺需打磨光滑，端头进行倒角处理；2.层高4m以下楼层，支架离地面1.5m～1.8m，以1.65m为宜；3.层高4m以上楼层，支架间距满足要求、均布，且不少于2个。

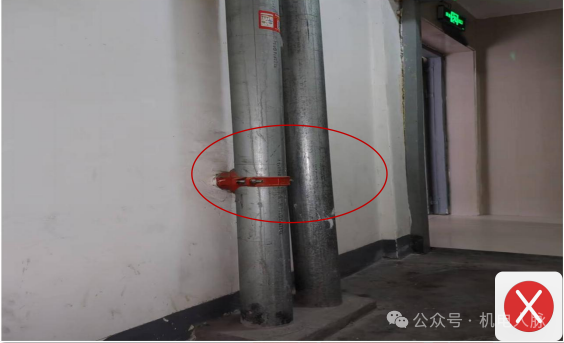

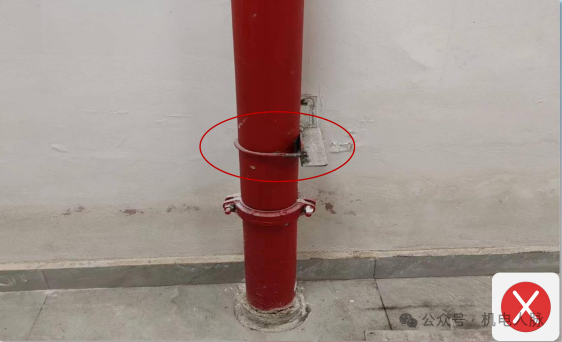

错误做法：

1.端头未进行倒角处理；2.安装高度过低。超过5米楼层，仅设1个支架；3.支架安装位置与楼板顶部太近。

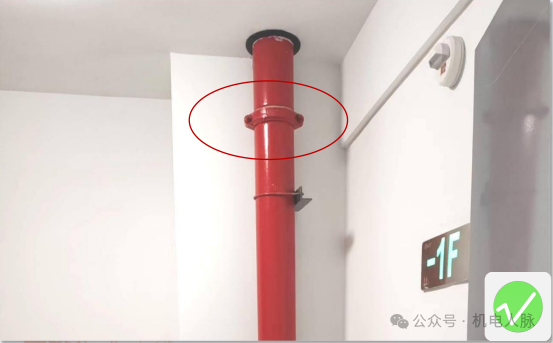

3.消火栓立管连接方式

正确做法：

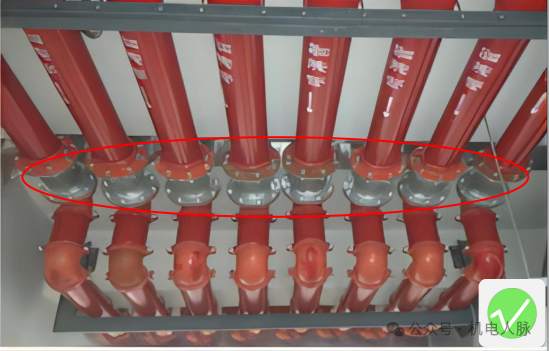

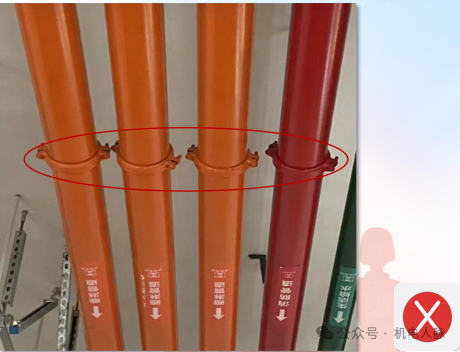

1.DN≤50mm：螺纹连接；DN>50mm：沟槽式卡箍连接；2.管道接口安装高度宜在1.8m以上，且距顶板不低于50cm；3.每根立管与供水横干管连接处应设置阀门。

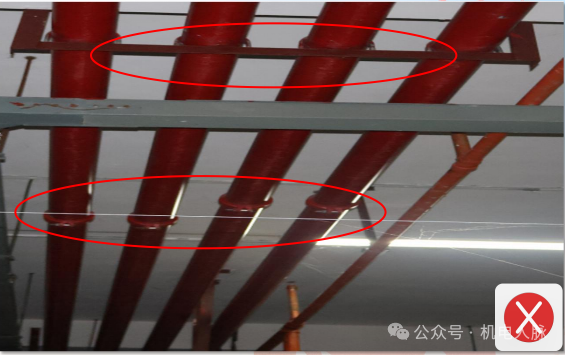

错误做法：

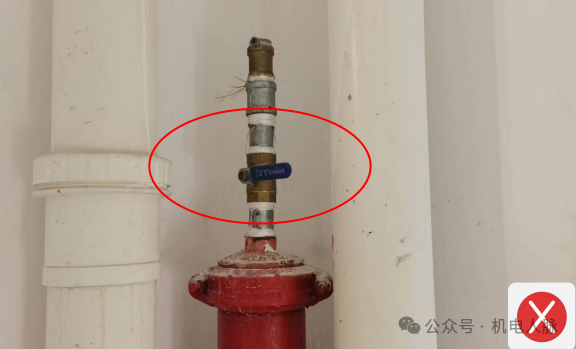

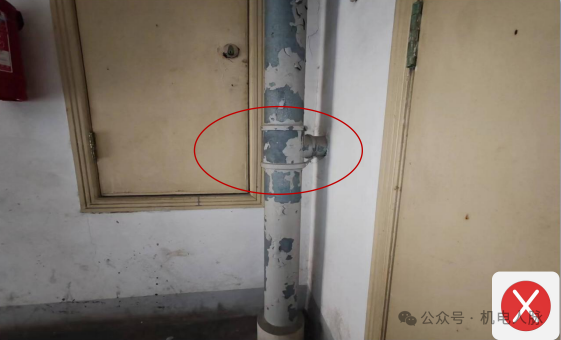

1.DN>50mm消火栓立管采用螺纹丝接；2.管道采用焊接；3.明敷管道管材未采用热浸镀锌钢管（无缝钢管）。

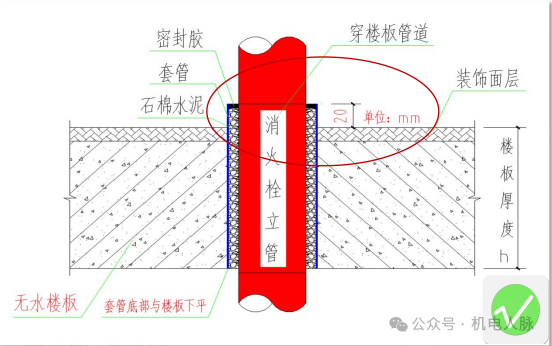

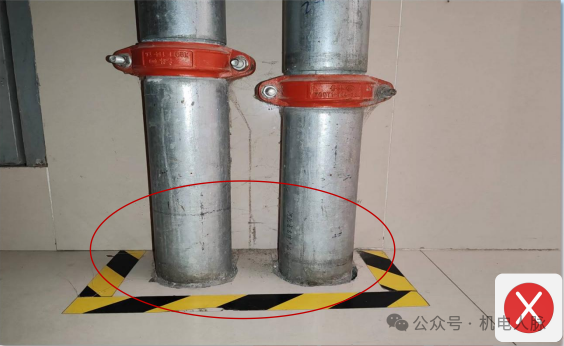

4-1.消火栓立管套管安装 （无水楼面）

正确做法：

1.无水区域套管应高出楼面装饰层20mm以上，套管高度应统一；2.套管应比立管大2个管号；3.套管底部与楼板下平。

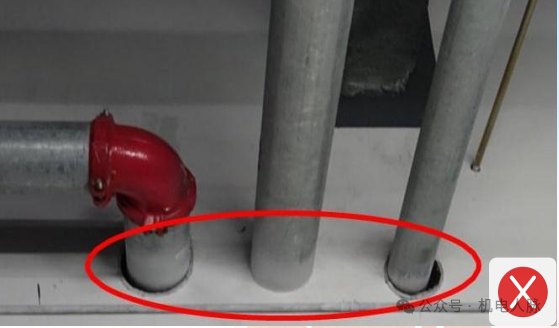

错误做法：

1.套管未高出地面装饰层；2.未按要求封堵。

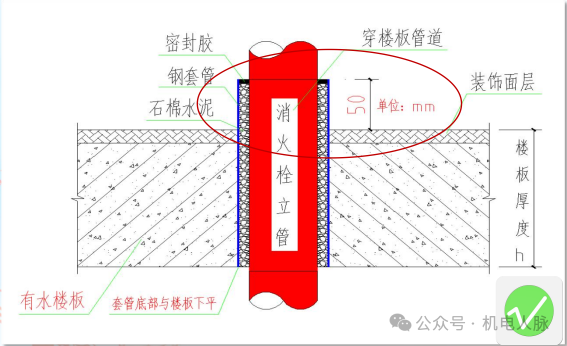

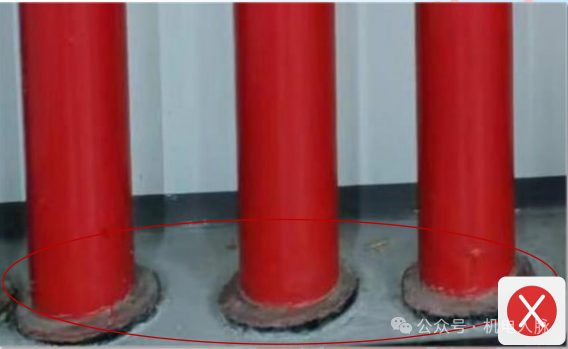

4-2.消火栓立管套管安装 （有水楼面）

正确做法：

1.有水楼面套管高出装饰面层50mm以上。2.按要求进行封堵。

错误做法：

1.套管高度不一，且高度不足50mm。

#2屋面管道安装

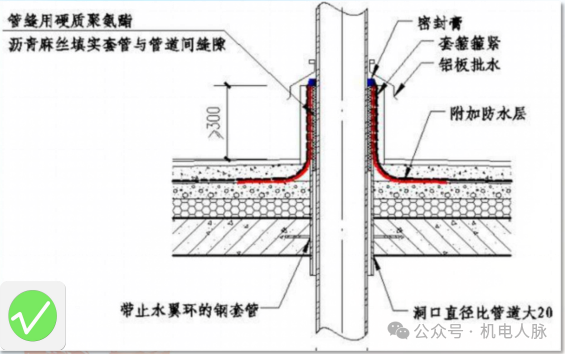

1.立管穿越屋面

正确做法：

1.消防给水管穿过屋面应设防水套管，且顶部高出屋面 装饰面300mm。2.套管与管道间隙按要求封堵。

错误做法：

1.顶层消火栓套管未采用钢质套管，且管道与套管不同心，封堵不密实。

2.屋面管道支架制作及安装

正确做法：

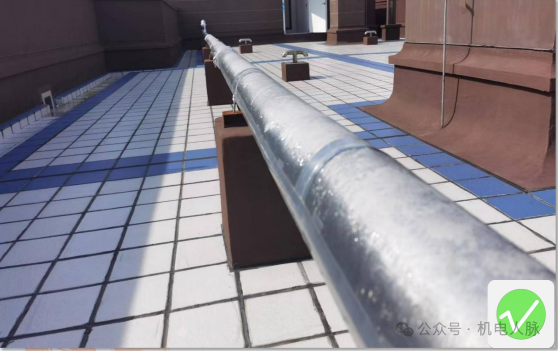

1.屋面消火栓管道宜设置混凝土支墩，其间距不大于6m，拐角、接口处需增设。

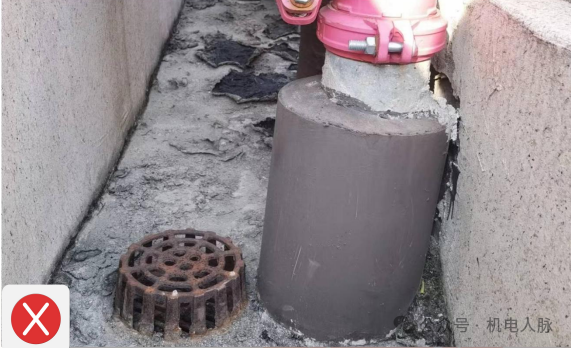

错误做法：

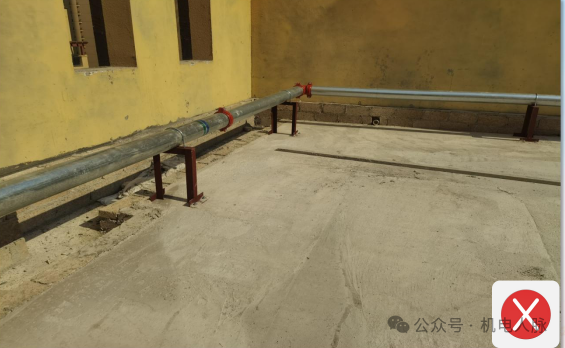

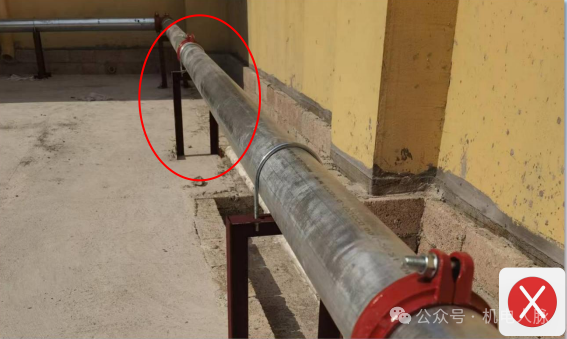

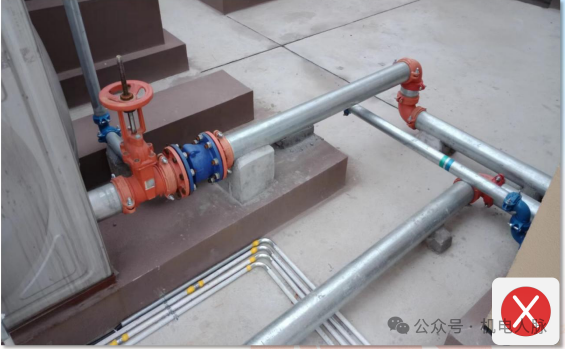

1.屋面消火栓管道的支架、底座无固定措施。

3.屋面露天消防管道保温

屋面消火栓管道采用50mm厚防冻措施，并采取保护措施。

4.试验消火栓

1.试验消火栓应配置压力表、消火栓按钮；2.试验消火栓应设置在方便操作的地点。

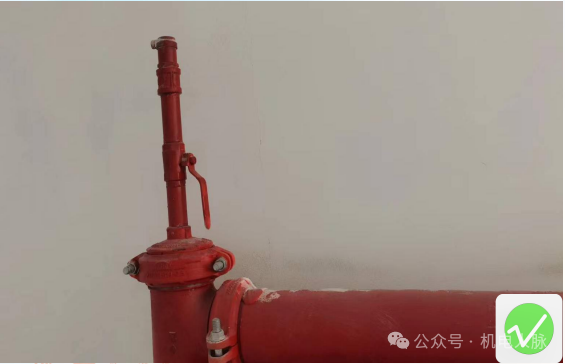

5.排气阀安装

正确做法：

1.排气阀安装在系统最高点处，宜设置自动式排气阀。

错误做法：

1.排气阀未安装在系统最高处；2.自动排气阀前侧阀门未常开。

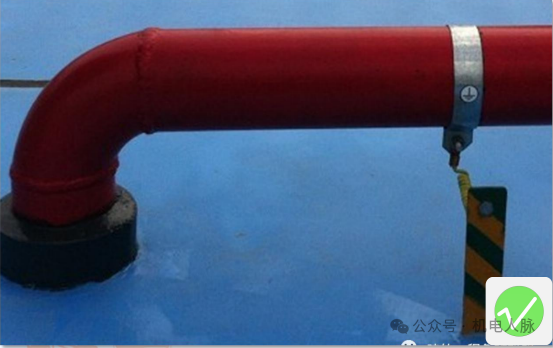

6.管道防雷接地

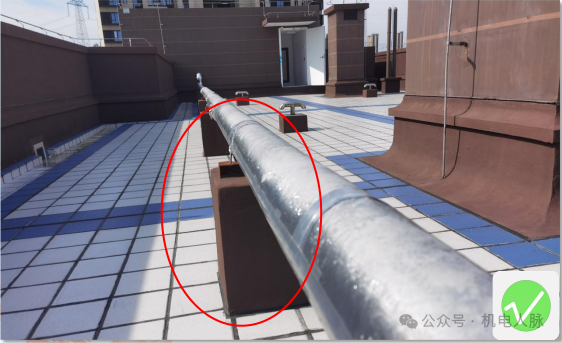

1.屋面消火栓给水管应采取防雷措施；2.卡箍连接处应设防雷跨接。

#3室内水平管道安装

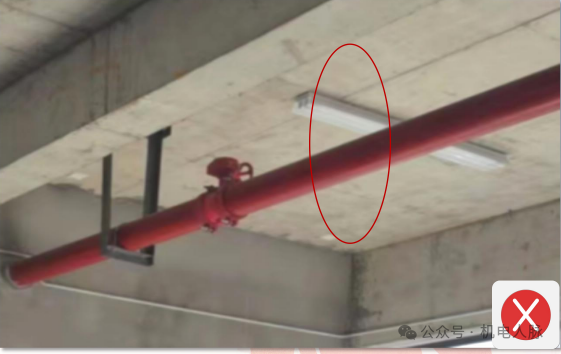

1.水平管道支架制作及安装

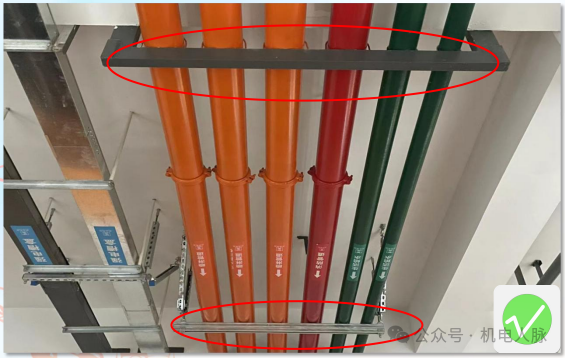

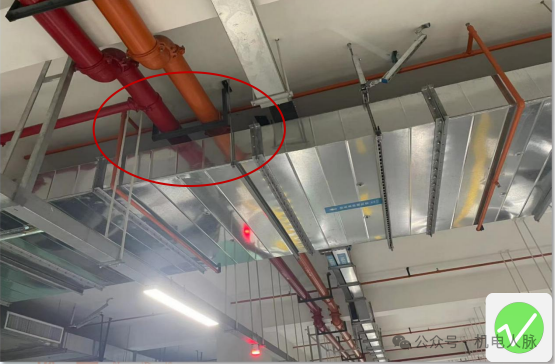

1.多管道综合支架应采用槽钢，选型与管道数量、管径大小 匹配；2.管道接头两侧应设置支吊架，且支架与接头的距离不宜小于500mm，管道拐弯、三通及四通位置处应增设防晃支架。

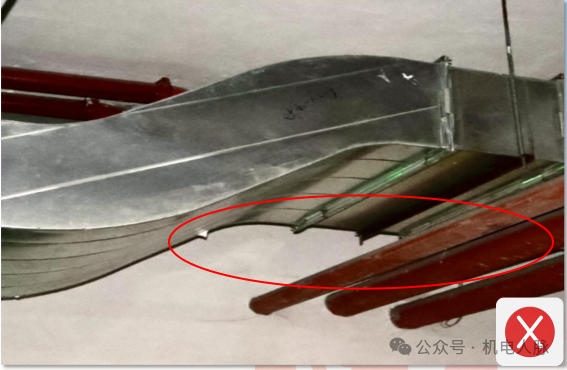

2.水平管道避让

小管让大管、有压让无压、柔性让刚性。

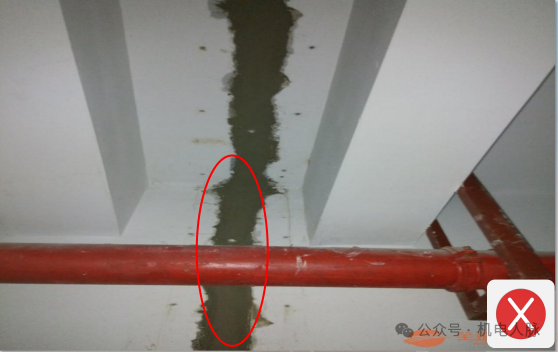

3.伸缩缝的处理

消防管道穿越伸缩缝时，应设置柔性伸缩节。

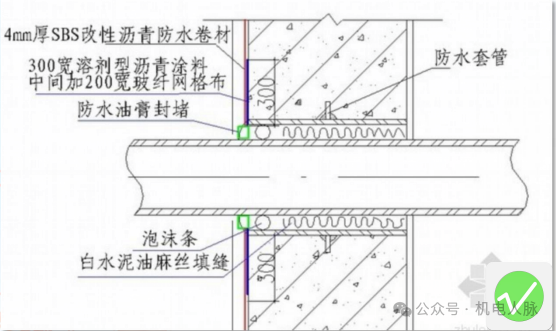

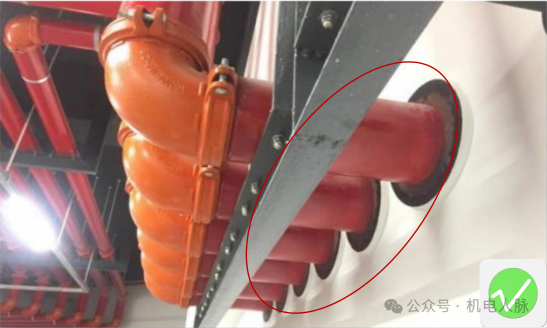

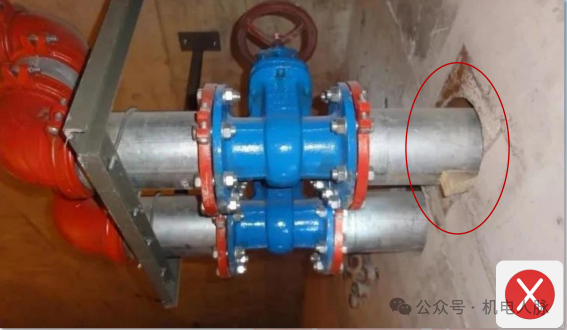

4.管道穿越外墙

1.套管采用防水套管，套管与管道同心；2.套管与管道间填充密实，防水措施完整。

5.管道穿越内墙

1.套管长度不小于墙体厚度；2.套管内用不燃材料填塞密实；3.套管与管道同心。

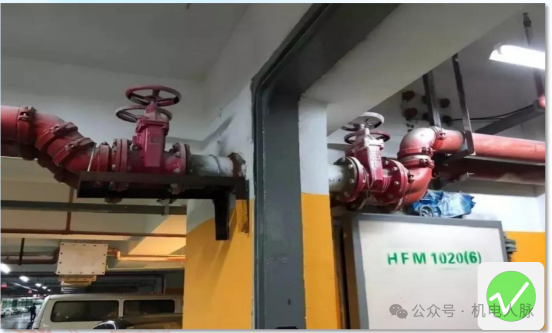

6.水平管道穿越人防围护墙

正确做法：

1.消防管道穿越人防围护墙时，应设置防护阀门，防护 阀应采用阀芯为不锈钢或铜材质的闸阀或截止阀；2.人防围护结构内侧距离阀门的近端面不宜大于200mm， 阀门应有明显的启闭标志。

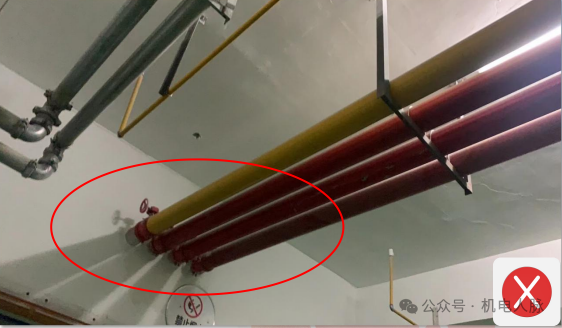

错误做法：

1.穿越人防墙的阀门未采用闸阀；2.阀门距离人防墙间距大于200mm。

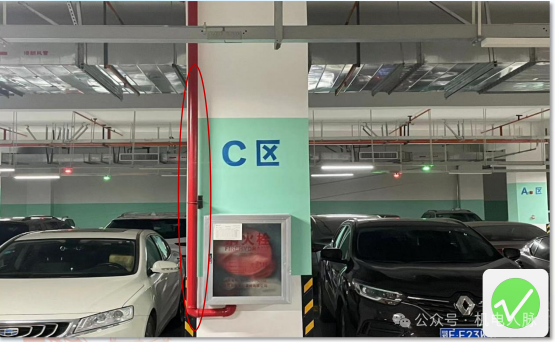

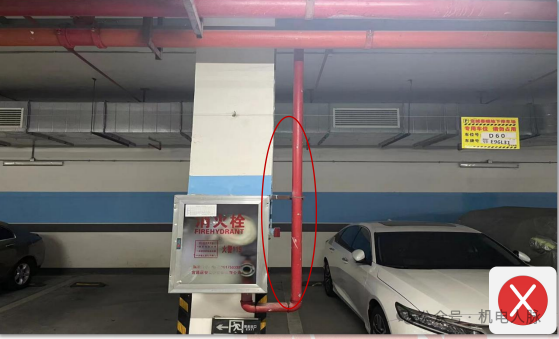

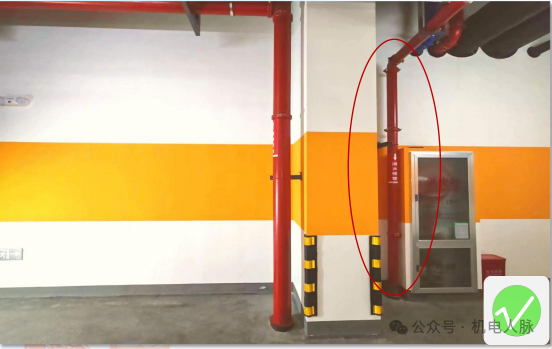

7.消火栓支管安装

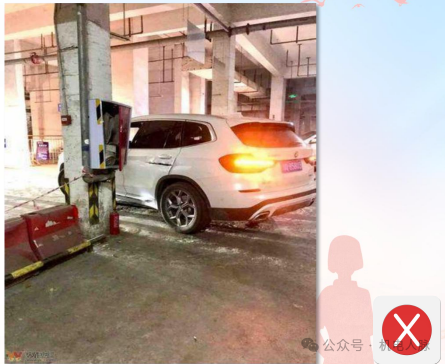

1.消火栓支管与墙体平行、地面垂直；2.消火栓支管不影响停车位等其他使用功能。

8.成排管道安装

1.根据管径大小确定间距，管间距应不小于100-150mm。

#4室外给水管道安装

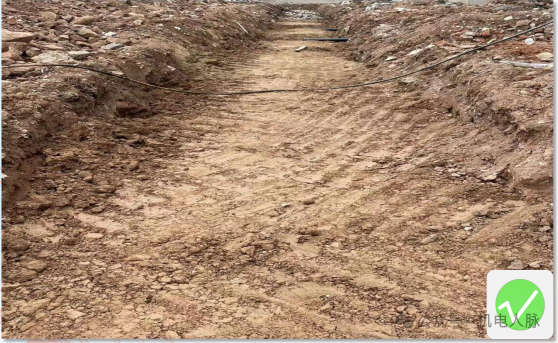

1.沟槽开挖

正确做法：

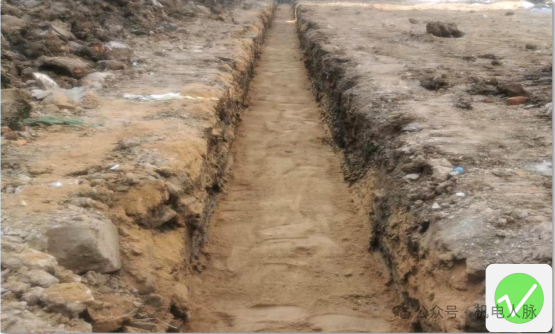

1.沟槽开挖深度应保证管顶覆土不小于0.7m；2.沟底干净、整平、夯实；3.沟底铺设不小于10cm垫层，粗砂为宜。

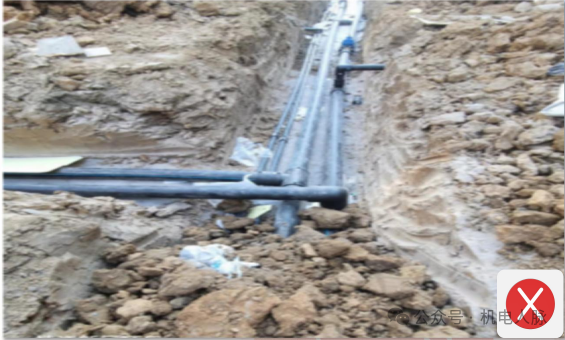

错误做法：

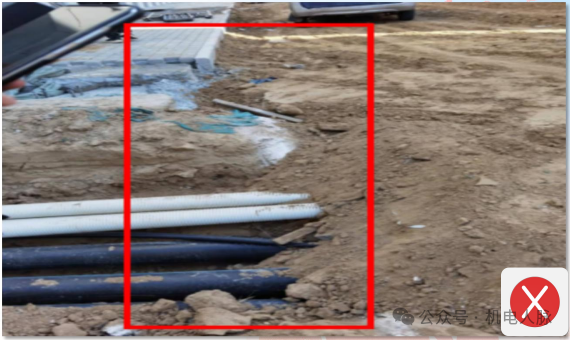

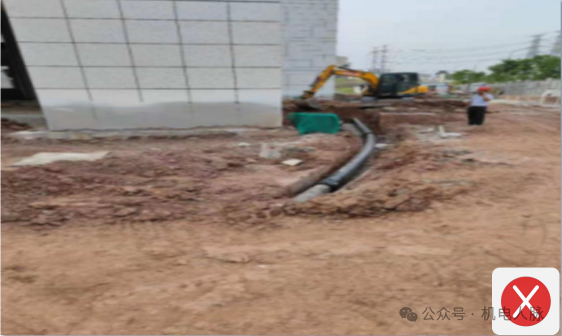

1.沟槽深度不足；2.沟底未清理；3.无垫层。

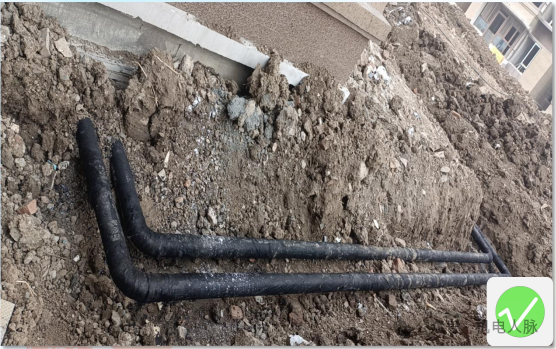

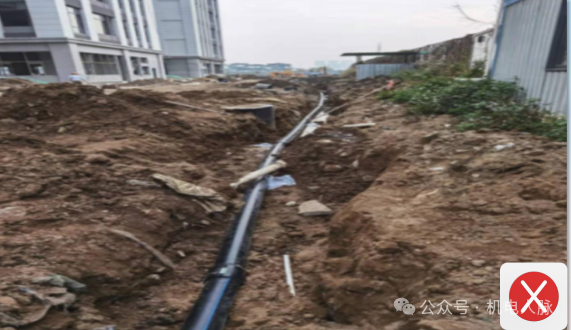

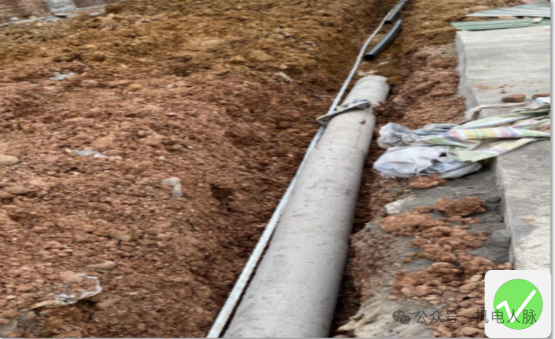

2.复合管敷设

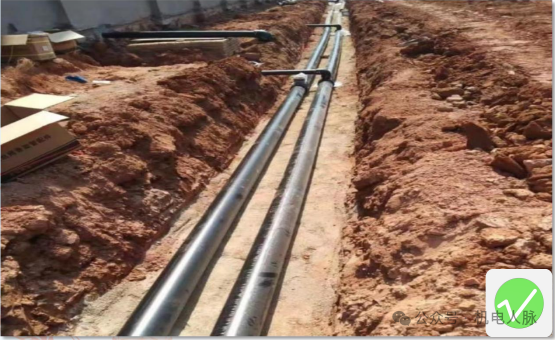

1.管道敷设顺直，管间距不小于300mm；2.管道小角度转弯时，可自身调整，大角度需增设弯头。

3.钢管敷设

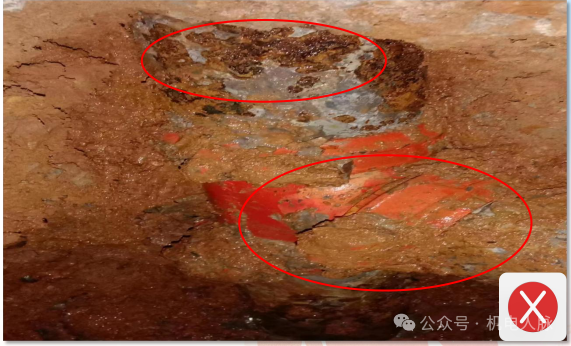

1.埋地钢管，采用“三油两布”加强防腐；2.埋地钢管应采用焊接连接，焊缝处需进行二次防腐处理 3.转弯处需设支墩。

4.管道穿越道路

1.过路管线应采用成品耐压套管进行防碾压保护。

5.管沟回填

1.管道两侧及以上0.5米范围内，应采用细土回填；2.细土回填后需夯实。

#5阀门安装

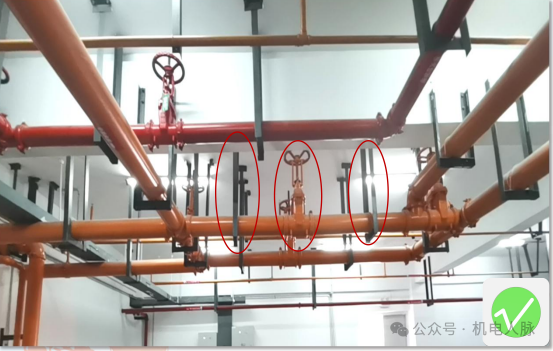

1.室内管道阀门安装

1.室内管道应采用蝶阀、明杆闸阀或带启闭刻度的暗杆闸阀等；2.阀门两侧应设置独立的承载支架。

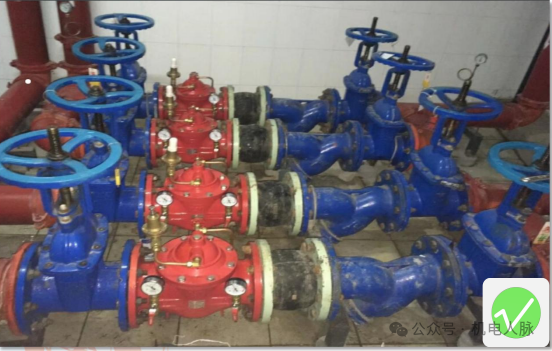

2.减压阀组安装

正确做法：

1.减压阀组应为：进水端压力表→闸阀→过滤器→软接头→减压阀→闸阀→出水端压力表组成（一用一备）。

错误做法：

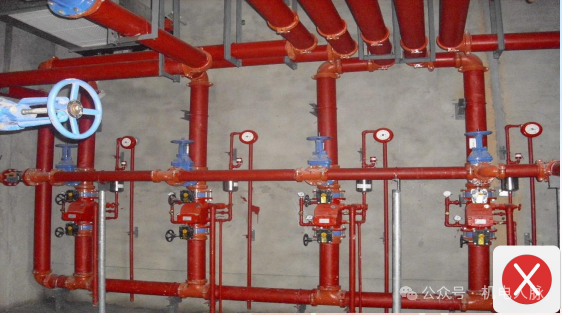

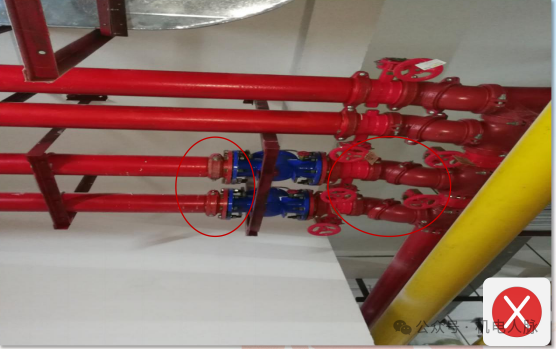

1.未安装进水端压力表；2.未安装过滤器；3.未安装软接头；4.未安装出水端控制阀门；5.未安装出水端压力表。

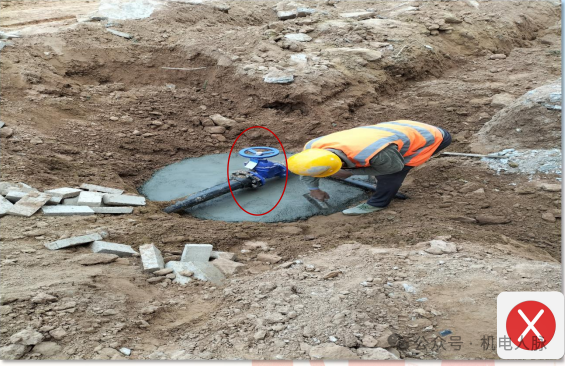

3.室外埋地管道阀门安装

1.室外埋地管道阀门应采用带启闭刻度的暗杆闸阀，当设置在阀门井内时可采用耐腐蚀的明杆闸阀；2.阀门一侧宜设置软接；3.阀门底与井底距离不小于300mm。

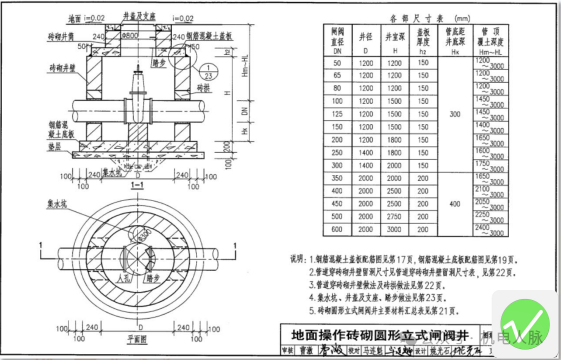

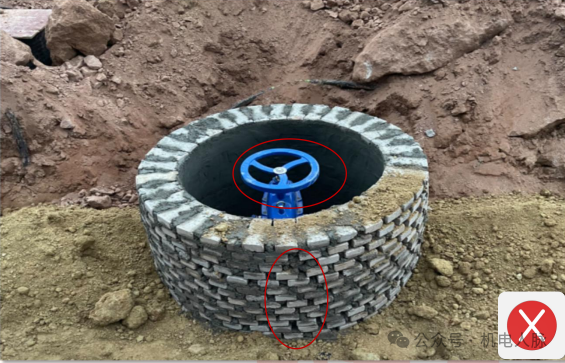

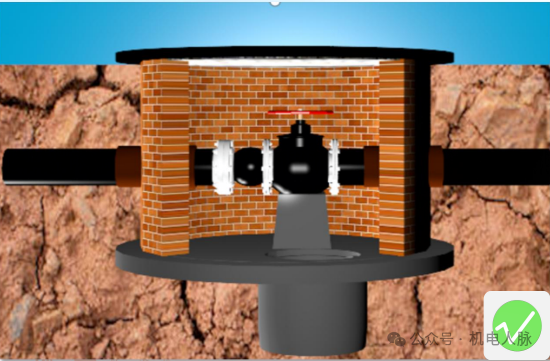

4.阀门井砌筑

1.阀门为DN50-200时井内径应≥1.2m,阀门为DN250-300时井内径应≥1.4m，阀门为DN350-600时井内径应≥2m；2.阀门为DN50-80时井深应≥1.2m，阀门为DN100-150时井深应≥1.5m，阀门为DN200-250时井深应≥1.8m；阀门为DN300-350时井深应≥2m。

#6室内消火栓安装

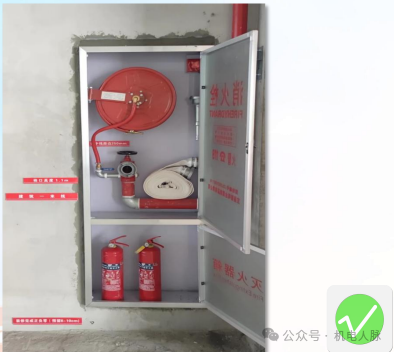

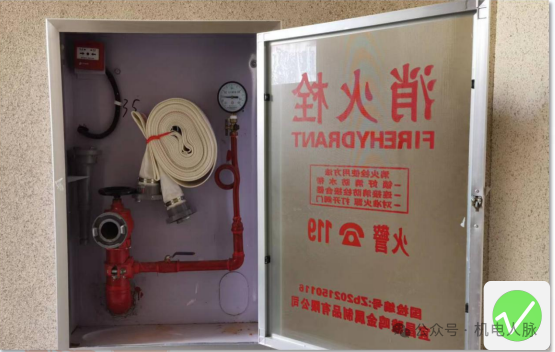

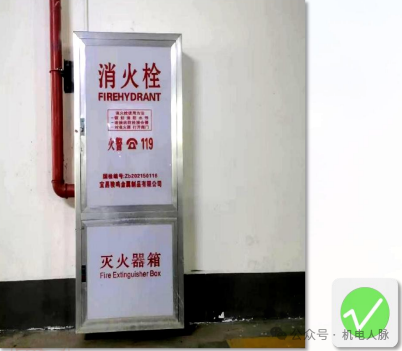

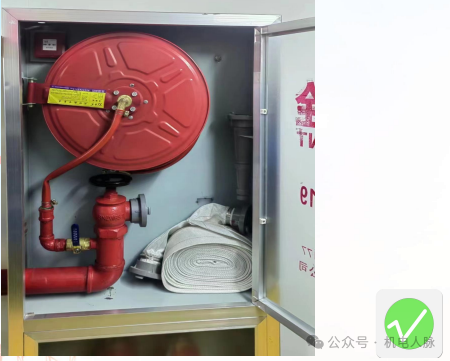

1.明装消火栓箱

正确做法：

1.消火栓箱体距地高度确保栓口高度1.1m；2.箱门可开启角度大于120°，无遮挡、与周边无碰撞。

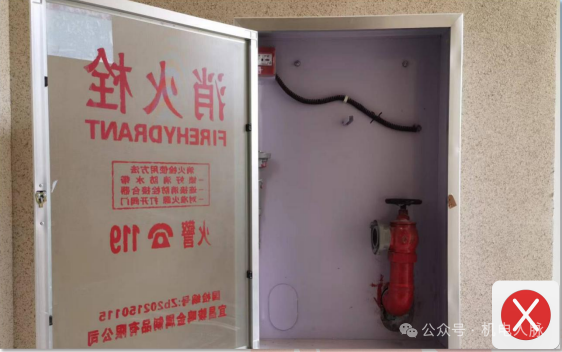

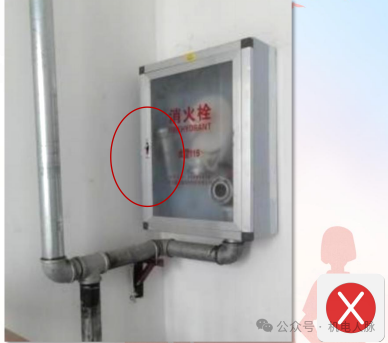

错误做法：

1.箱体安装位置与周边设施冲突，不便操作；2.消火栓应和门框开启侧在同侧（开门见栓）；

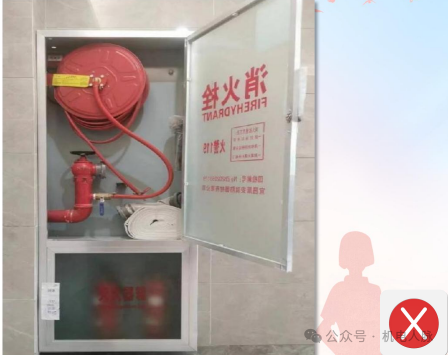

2.暗装消火栓箱

正确做法：

1.消火栓箱暗装时，箱门开启角度不应小于120°；2.消火栓箱与墙体间应用楔块塞填稳固，再用水泥砂浆填实抹平；3.消火栓箱后剩余墙体厚度应满足耐火极限。

错误做法：

1.箱门开启角度不足；2.暗装箱体贯穿墙体。

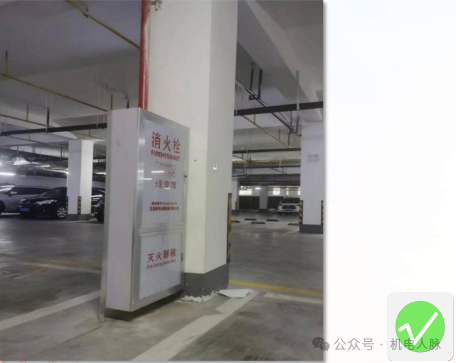

3.柱体消火栓箱安装

1.安装立柱上的消火栓箱，应充分考虑现场空间、通道便利性。

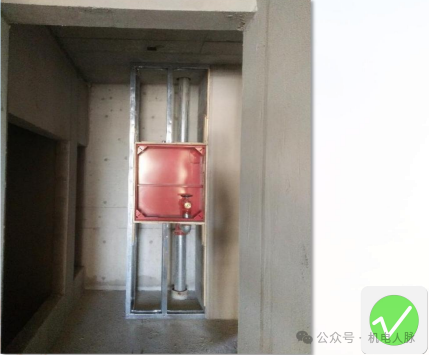

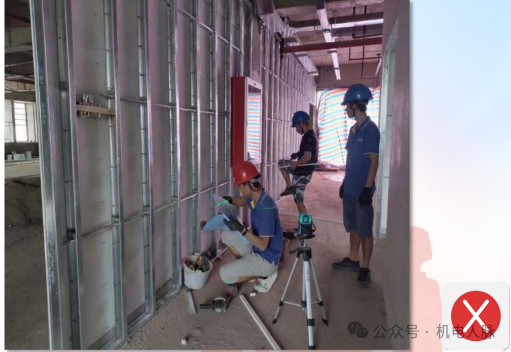

4.轻质隔墙消火栓箱安装

1.轻质隔墙明装、暗装消火栓箱，均应设置独立支架固定；2.箱体背板、周边缝隙均应采用轻质隔墙相同的材料进行填充、封闭。

5.软管卷盘安装

1.卷盘供水管安装方向应与卷盘固定支架一致；2.卷盘中心距地面高度宜为1.5-1.8m，应按照图集和设计要求确定。

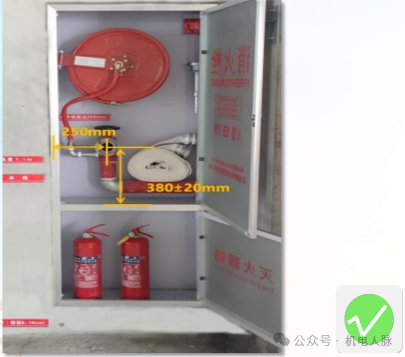

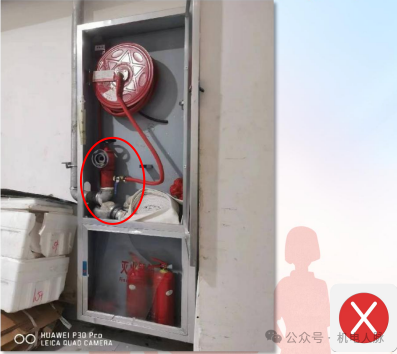

6.消火栓头安装

1.消火栓头出水口中心距侧板250mm；2.消火栓头部件与箱门不发生碰撞、冲突；3.消火栓头应设置在开门一侧。

#7室外消火栓、水泵接合器安装

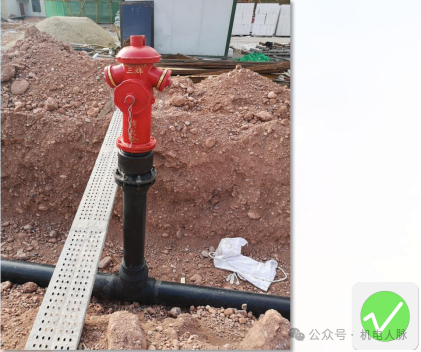

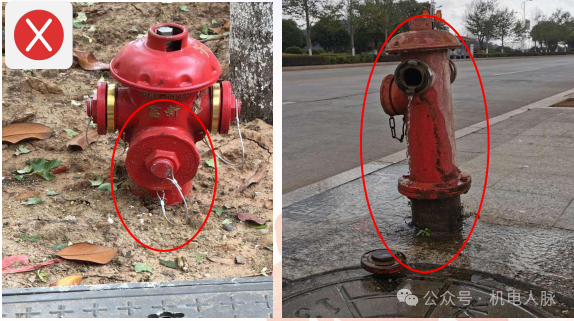

1.室外消火栓安装

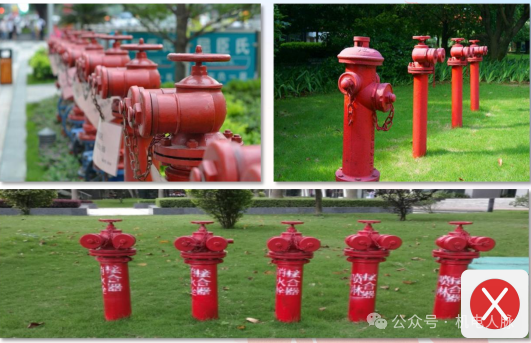

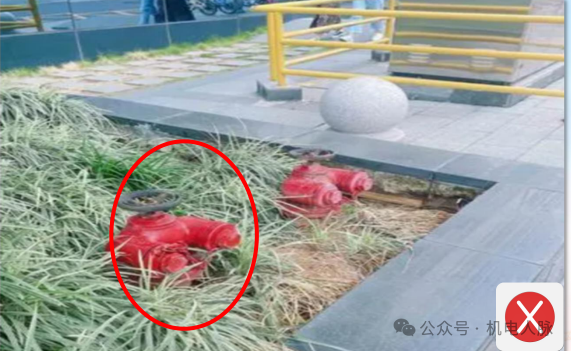

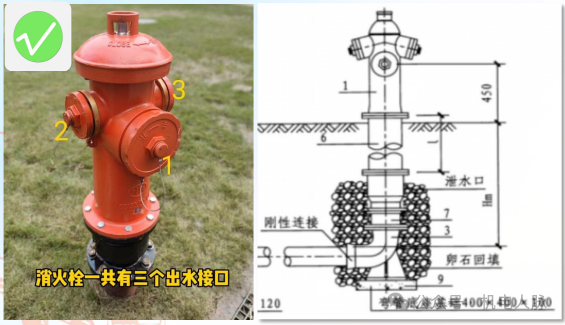

1.室外消火栓栓口距地高于450mm；2.距建筑物外墙距离不宜小于5米，外边缘和道路路沿的距离不宜小于0.5米且不应大于2米；3.栓体周围回填，需保证泄水口有效排放。

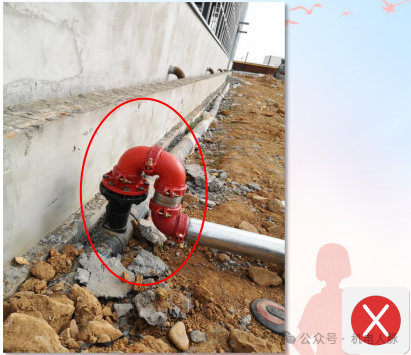

2.支管安装

1.埋地管道采用焊接、热熔连接；2.管道安装平整顺直，竖向固定。

3.水泵接合器安装

1.水泵接合器应设置永久性固定标识标牌；2.安装高度距地面宜为 0.7m；3.水泵接合器与消防车道之间不应有妨碍消防车操作的障碍物；4.连接管上止回阀、安全阀、闸阀安装到位。

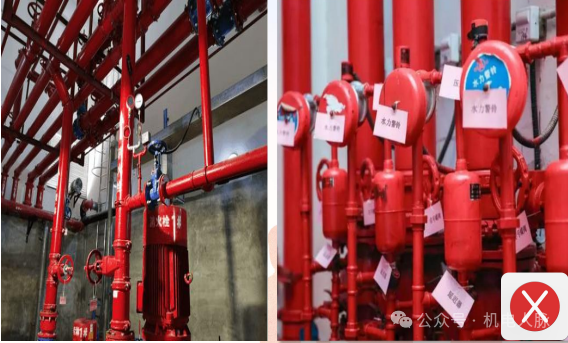

#8标识标牌及美化

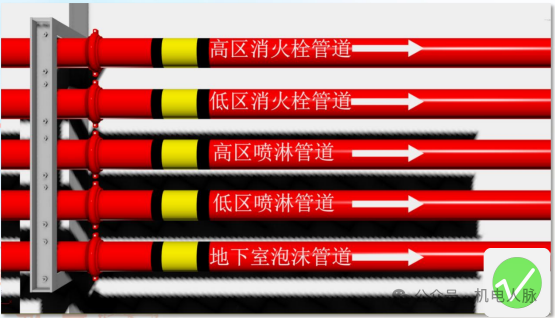

1.室内管标识

1.色环标志宽度不小于20mm，水平间隔不大于4m，独立的单元不宜少于2处；垂直立管每层标注，高低区宜注明楼层范围；2.标识宜采用白色文字和流向标识。

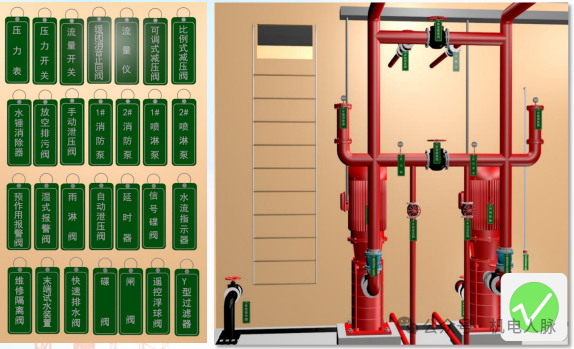

2.阀门标识

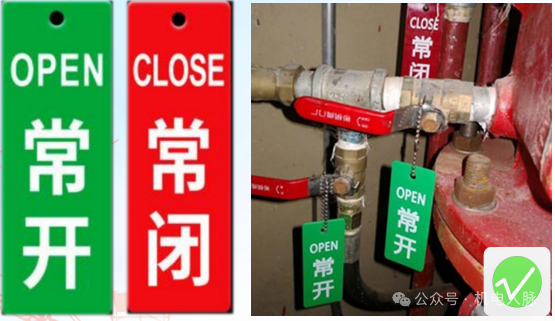

1.标识牌规格：120x50mm，室内宜选用亚克力或不锈钢板，室外宜选用不锈钢；2.常开标识牌宜采用绿底白字，常闭标识牌宜采用红底白字。

3.阀门名称标识

1.标识牌规格：120x50mm，宜选用亚克力或不锈钢板；2.功能性标识牌宜采用绿底白字；3.标识应明显、牢固，地下式水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖。

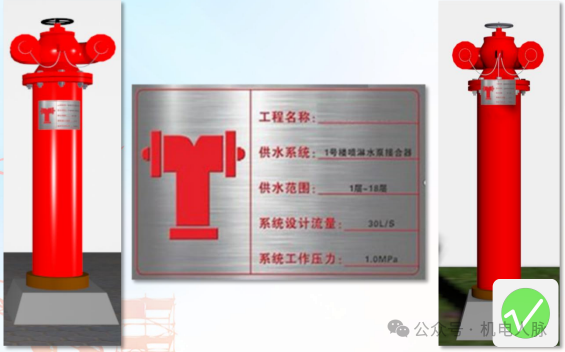

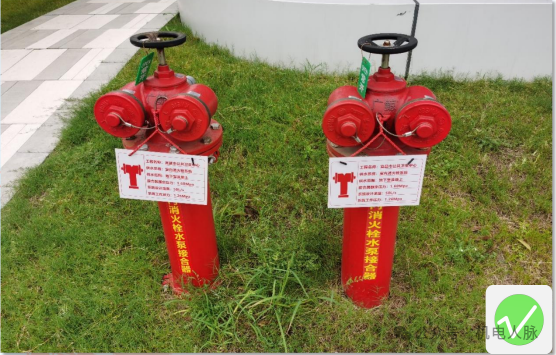

4.水泵接合器标识

1.宜选用120*80mm不锈钢板，文字信息应采用雕刻；2.标识信息包括：工程名称、供水系统、供水范围、设计 流量、工作压力；3.标识应明显、牢固。

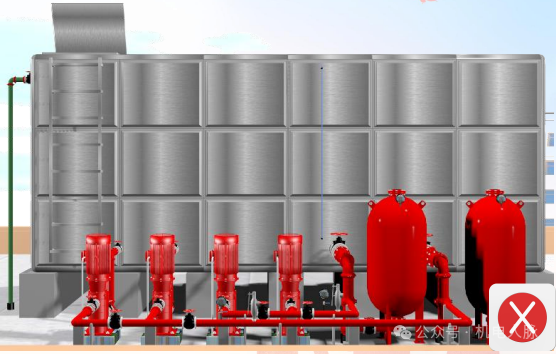

5.水泵标识

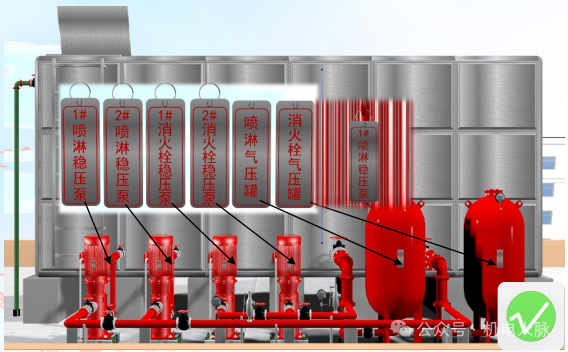

1.宜选用120*50mm不锈钢板；2.水泵标识应明显、牢固。

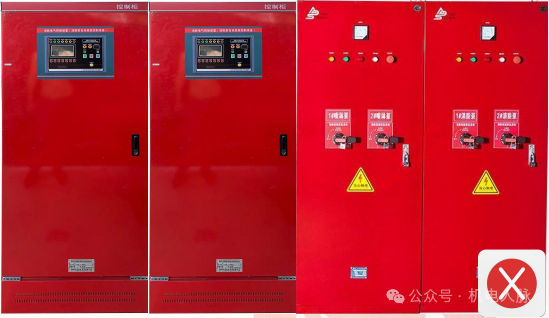

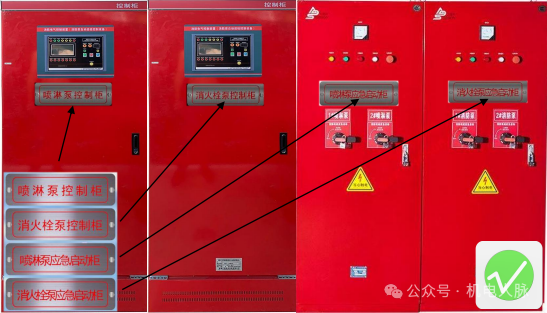

6.控制柜标识

1.宜选用300*80mm不锈钢板；2.标识应明显、牢固。
