【微分享】青浦华为机电安装工程观摩

2023-10-17

华为上海青浦研发中心是上海市政府重点工程项目，也是长三角一体化示范区“一厅三片”的重要组成部分，未来将建成长三角数字干线的关键节点，成为世界级科创基地。

一华为上海青浦研发生产项目（D组团）

华为上海青浦研发生产项目（D组团）一次机电工程项目，由中建二局安装工程有限公司承建，总占地面积27万平方米，建筑面积近43万平米，用地面积和建筑面积为整个青浦研发项目八个组团之冠，14栋地上单体建筑，依照规划建设为“城市大学院落”，其中8栋承载研发功能，4栋楼将建成实验室，主要用于开展终端芯片、无线网络和物联网领域研发，建成后将导入3万名科技研发人才。

质量创优措施

1、坚持样板引路

每一分项分部工程施工前，依照施工方案和有关规范、标准，在甲方、监理见证下先进行样板施工，施工完毕后，组织甲方、监理等其他部门联合验收，验收通过后，成为对照标准，方可依照样板展开大面积施工。

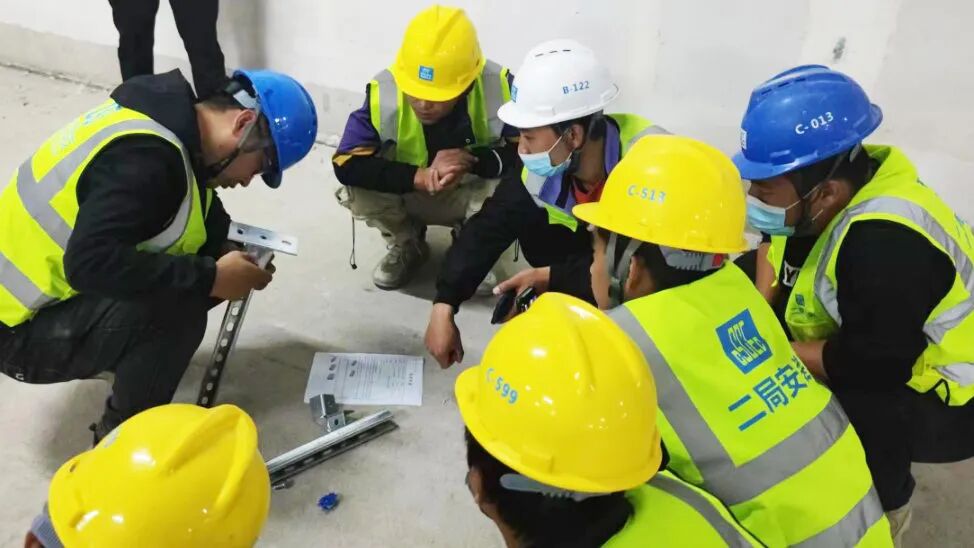

2、开展多元化技术交底

现场与书面交底结合：各分部分项施工前，现场与书面交底结合，针对施工细部节点做法对工人进行详细讲解，争取施工一次合格。

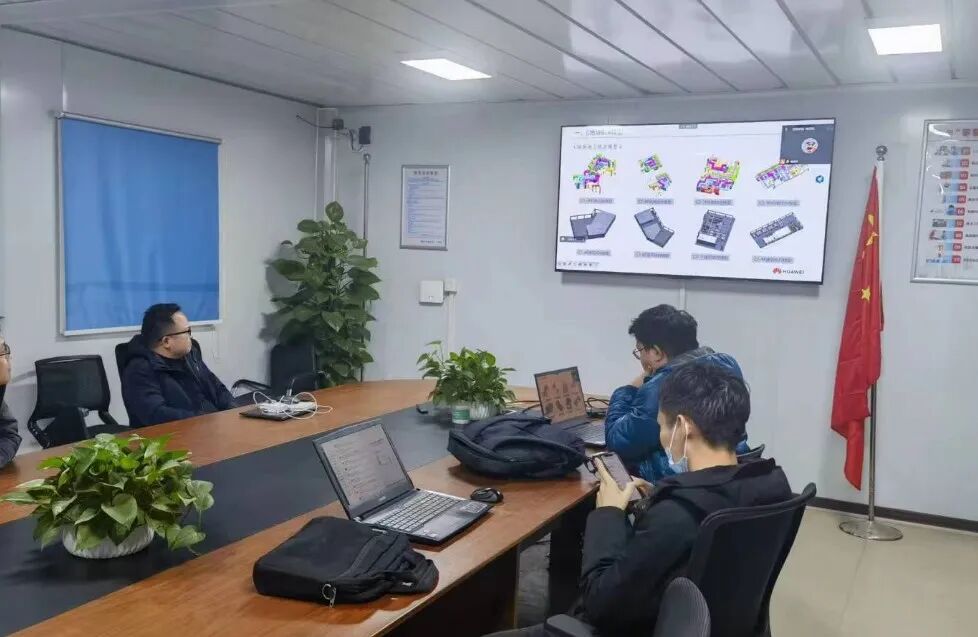

可视化交底：BIM设计师及项目部通过Navisworks、revit等BIM软件进行可视化交底使施工人员更深入、直观的了解现场情况、管道走向，在管道安装前即可了解安装后的施工情况。

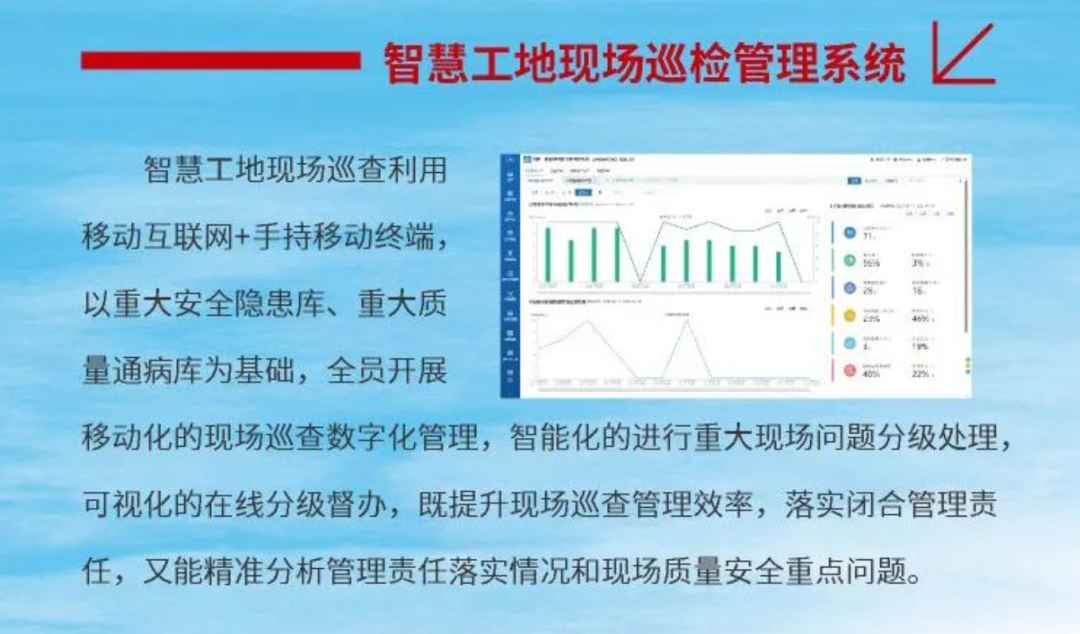

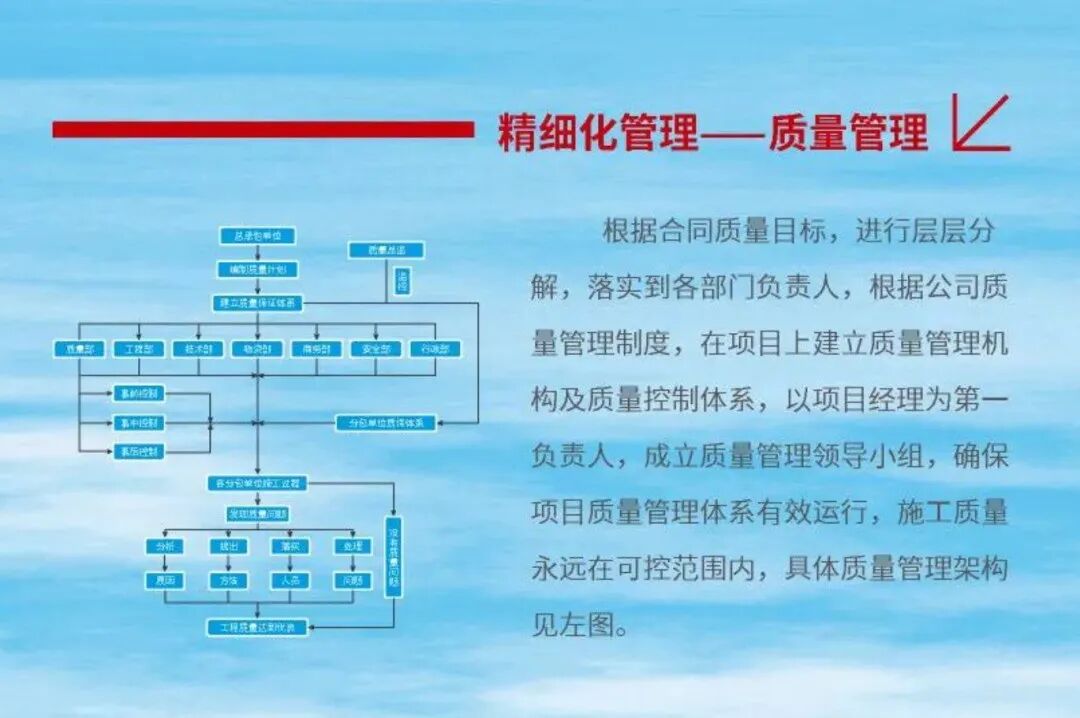

3、精细化过程管控

定期组织召开质量周例会、质量月例会、质量月度统计分析会等，对质量突出问题进行分析总结，重点突出问题启动项目底线管理预案，对质量问题突出班组进行红黄灯预警，进行专项整治；精心组织策划，围绕质量月活动主题，积极开展各类质量活动，提高全员质量意识，营造现场质量氛围。

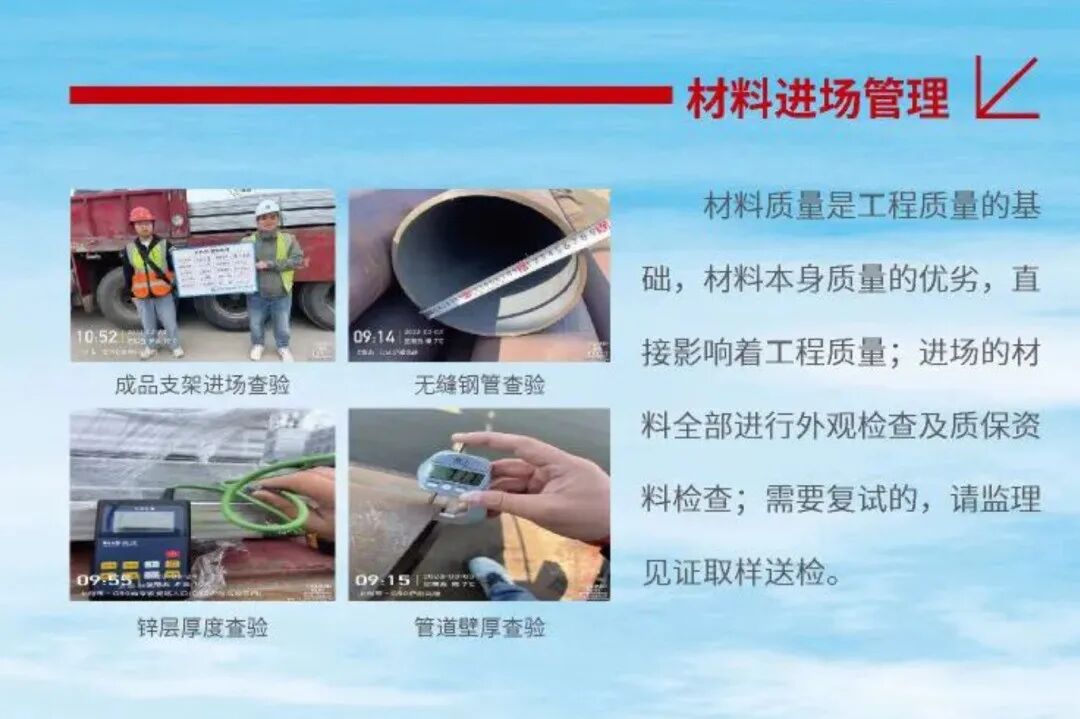

4、标准化材料验收

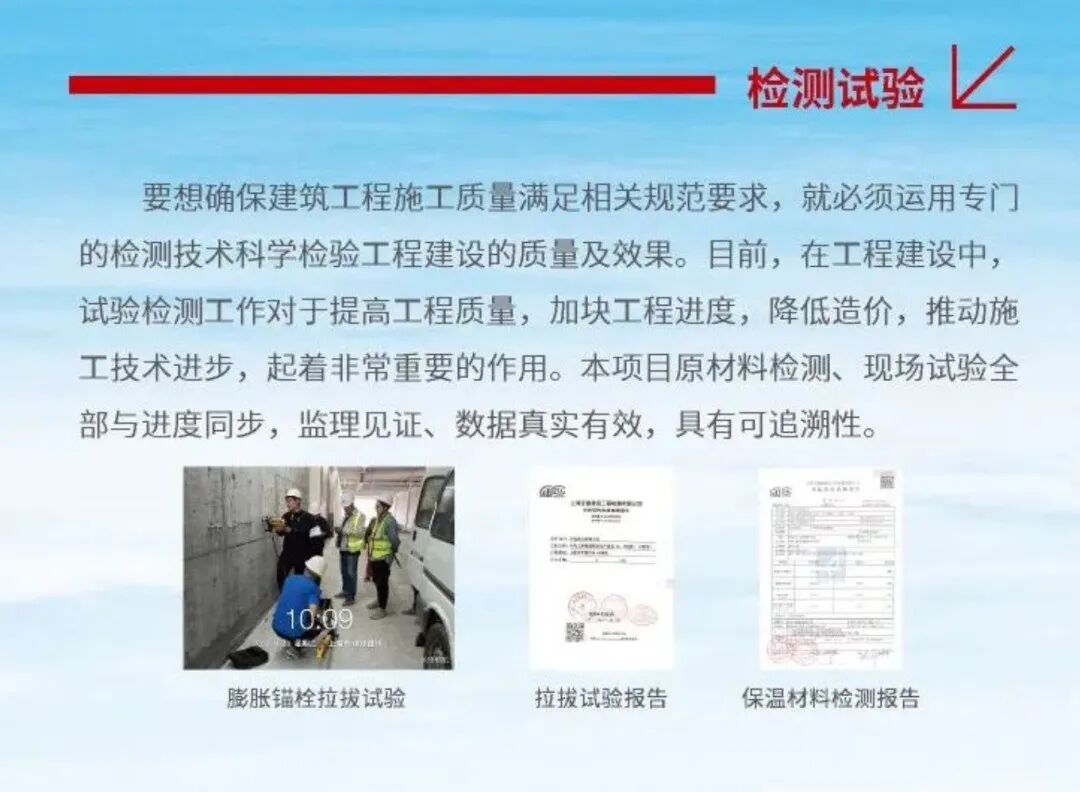

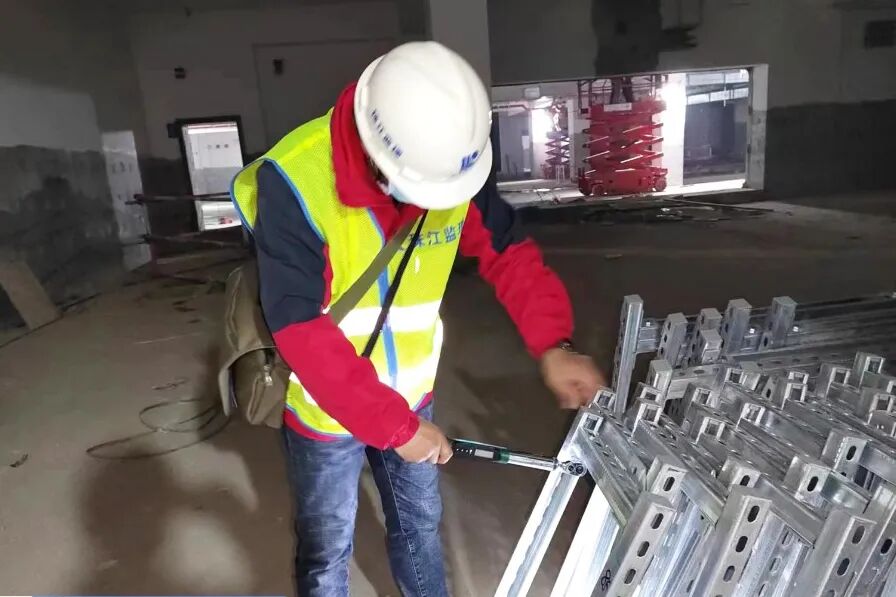

施工过程中，严格落实”三检”制度，由专业工长递交下道工序批准令，经专职质检员及监理工程师验收合格后，方可进入下道工序；隐蔽工序自检合格后，由专职质检员向监理单位提交隐蔽工程验收资料及原位检查记录，对过程中提出问题积极整改，经监理验收复核合格后方可进入下道工序施工。

管理创新措施

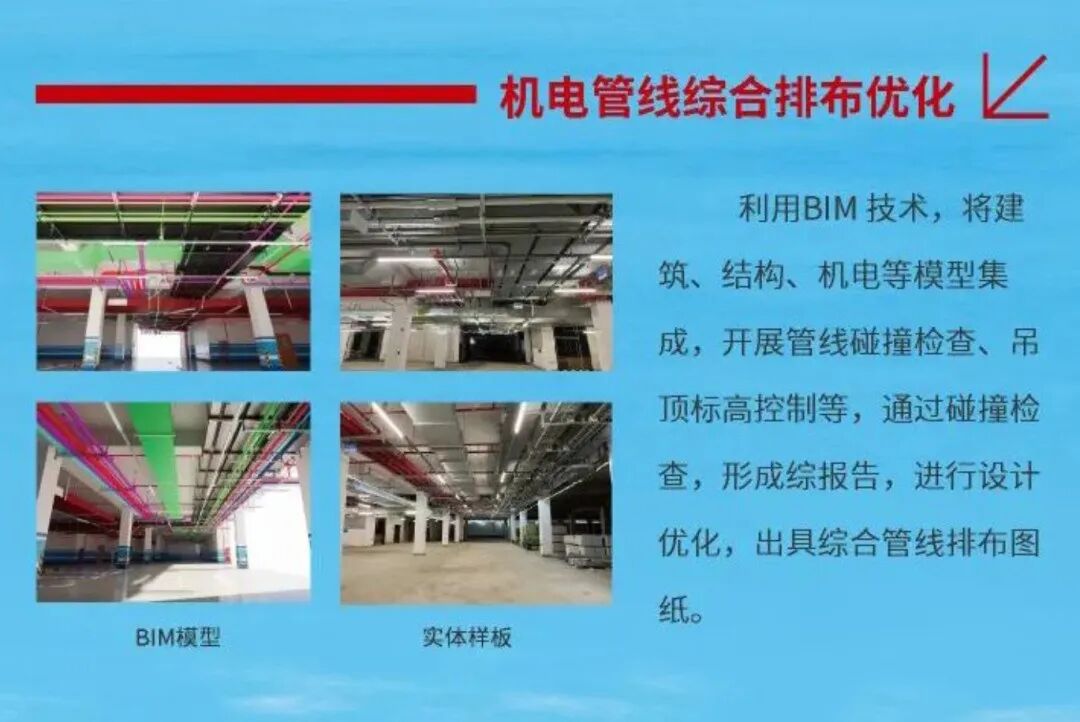

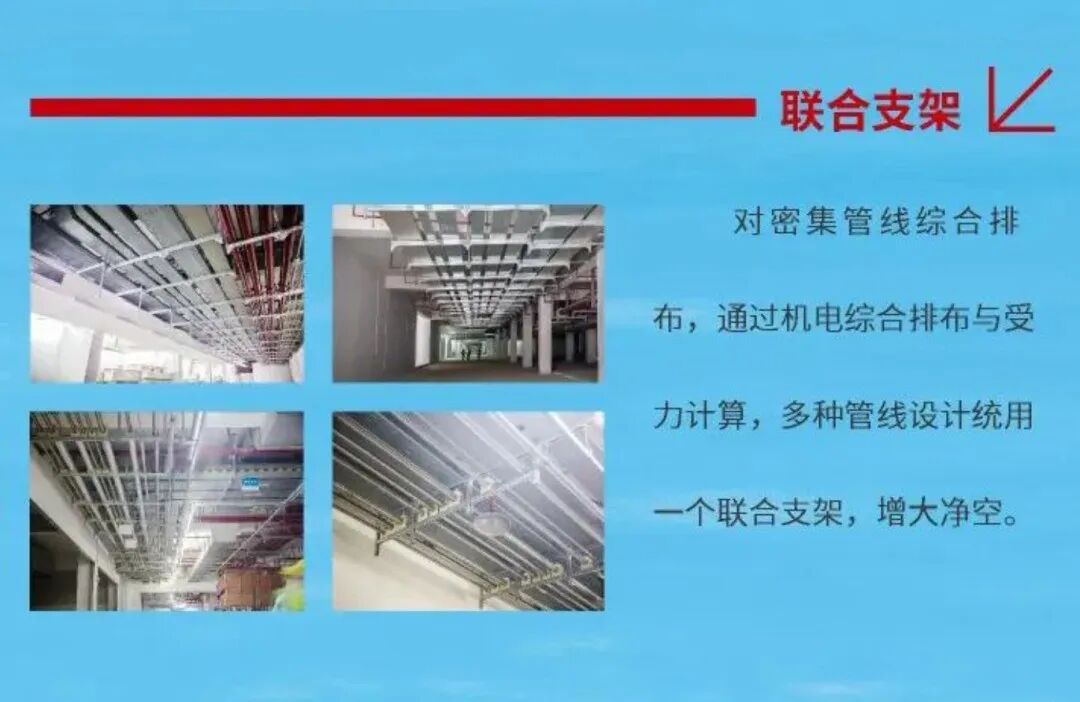

1、管线综合布置全BIM应用

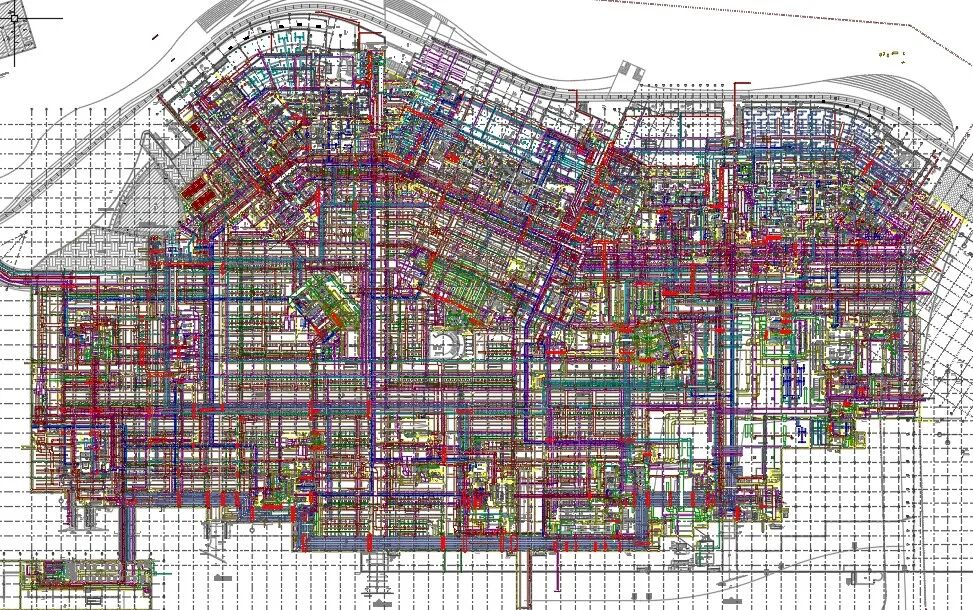

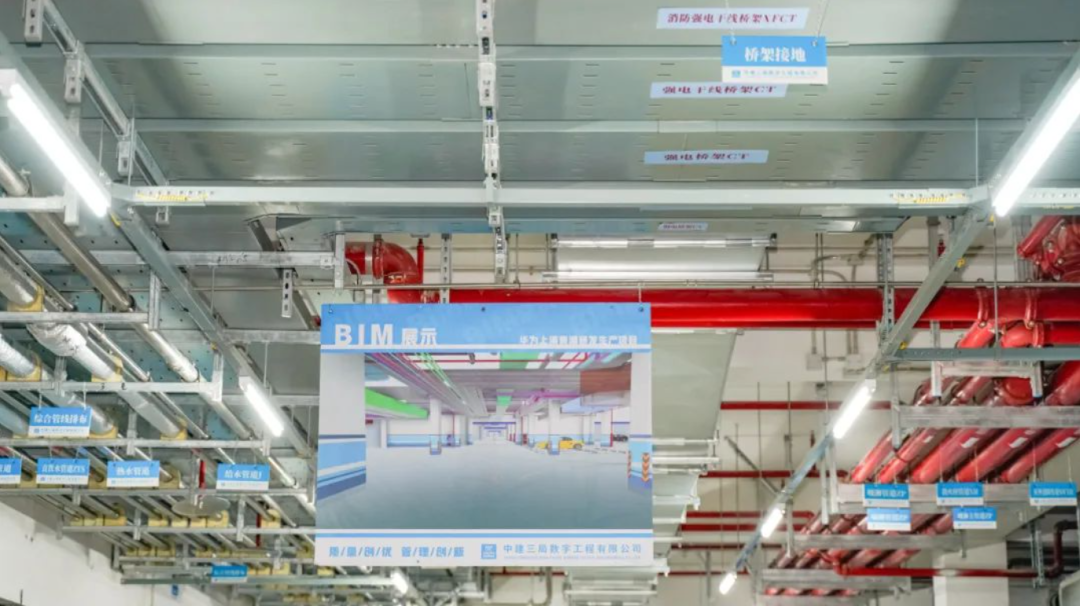

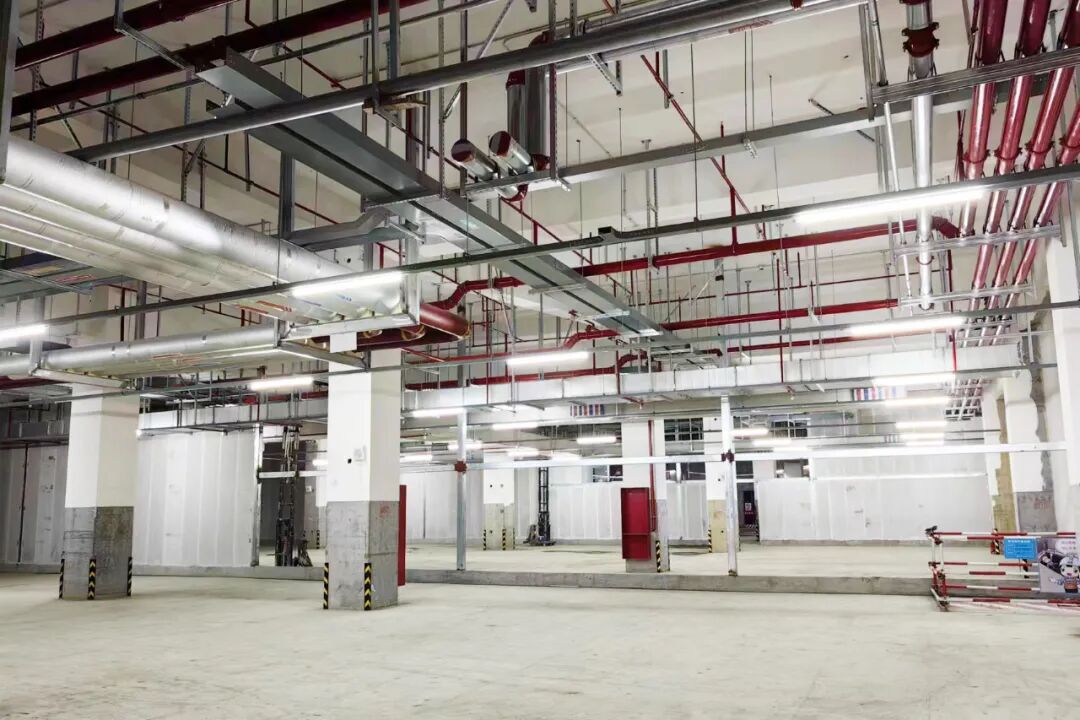

对地下室机房、车库、地上塔楼机房、屋面层所有机电专业进行全BIM模型深化，应用于综合管线图、机电管线碰撞测试及修正、所有设备房及公共部分及后勤走道、车库、设备层、屋面层的3D展示、各机电专业间的协同设计、可视化交底、施工深化出图等。

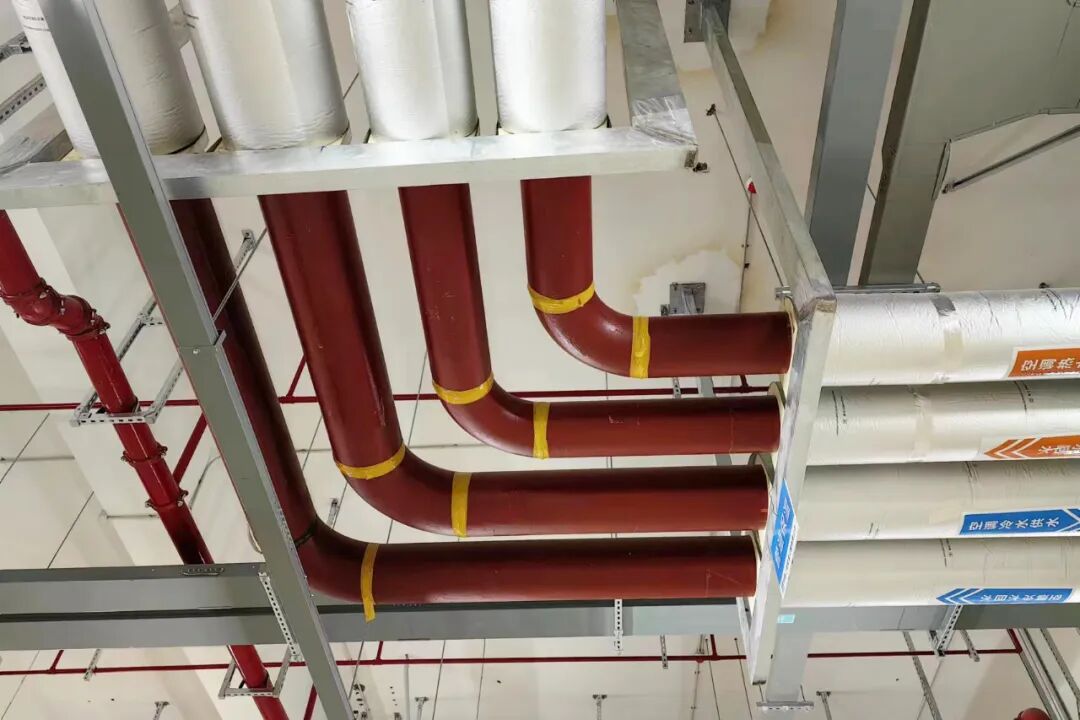

2、大口径管道施工安装调试

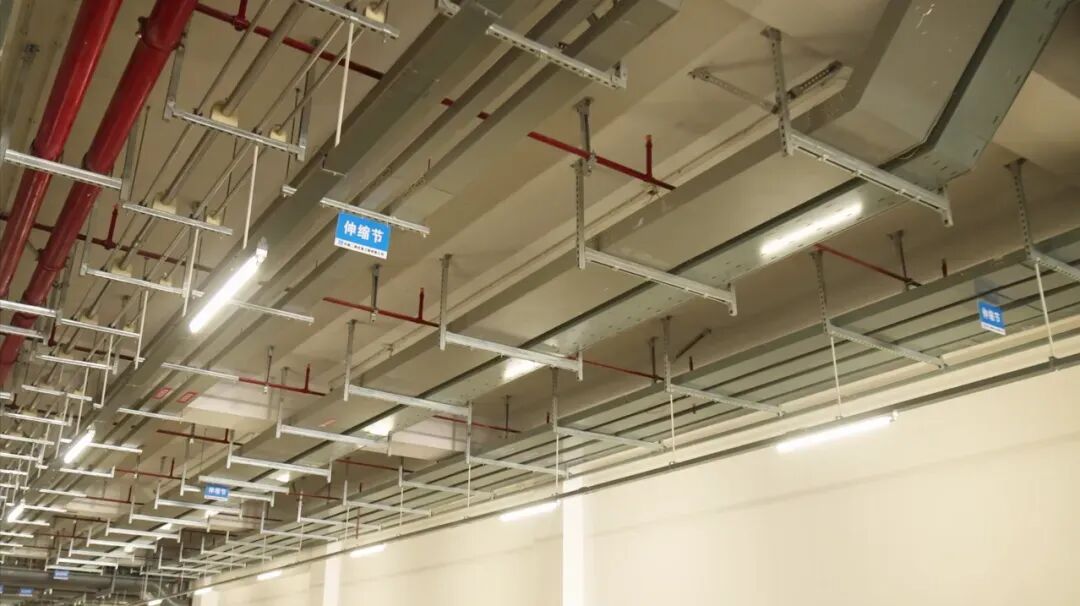

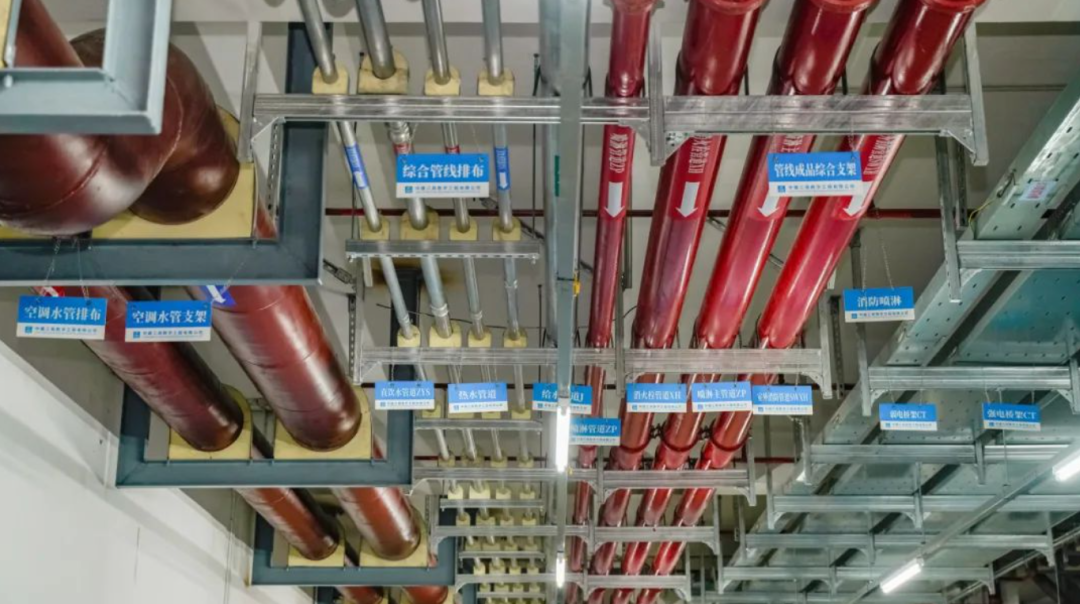

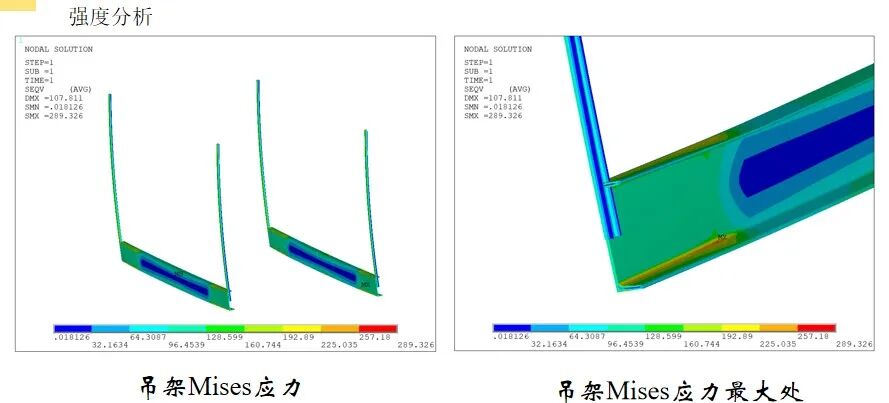

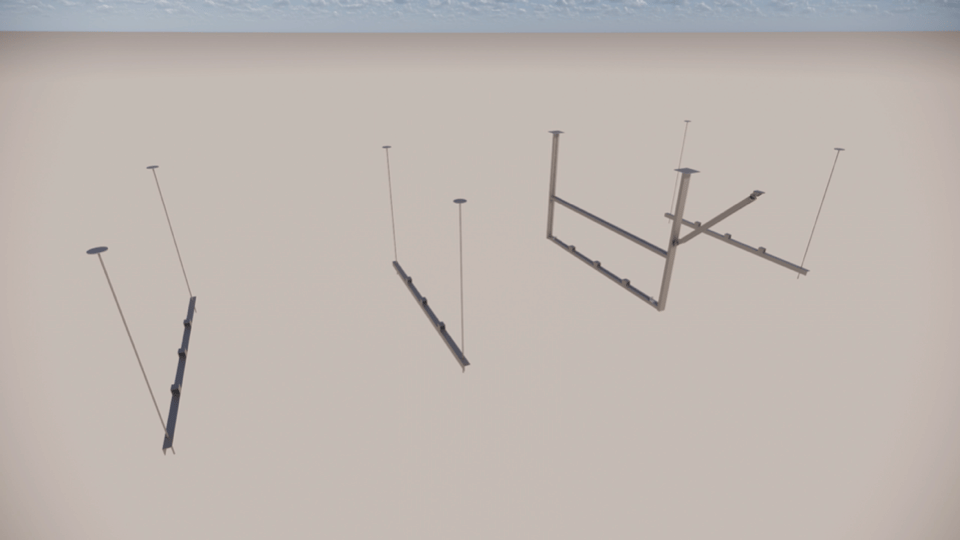

基于Revit插件，依据管线综合排布情况确定需要布置支架的管道，制定综合支架方案。支吊架布置后需借助插件对支吊架进行校核，受力分析和验算。对支吊架横担、立腿、焊缝、锚栓、锚板等内容的验算结果进行分析，对不合格项进行检查，调整支架相应部位设计内容，直至验算全部满足为止，当校核满足后，可以进行计算书及图纸的导出。
