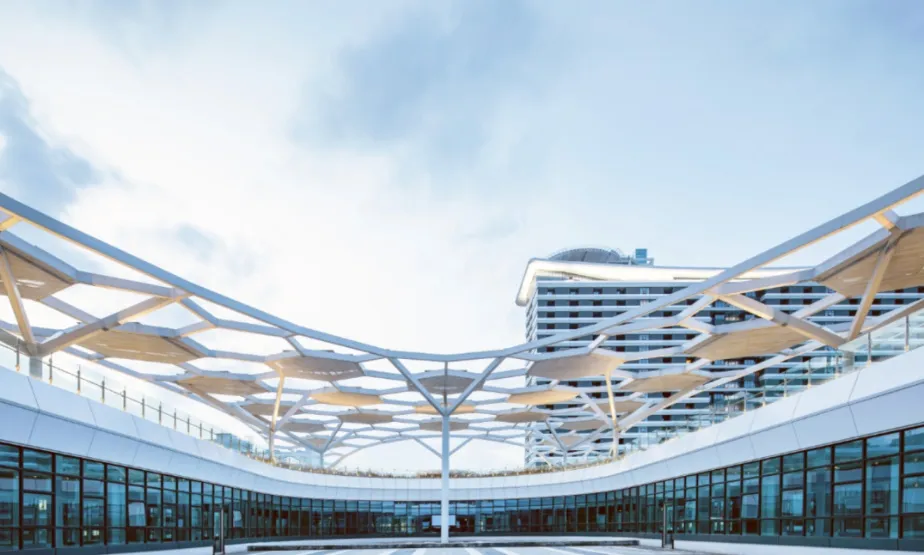

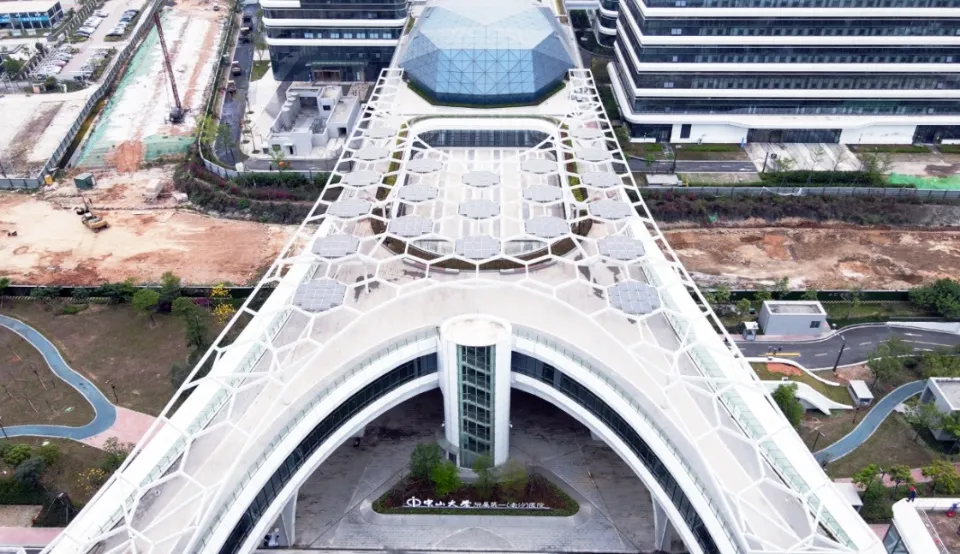

中山大学附属第一（南沙）医院项目位于广州市南沙区灵山岛尖西侧，处于粤港澳大湾区双核中心，总建筑面积51万平方米，包含门急诊医技住院楼、动物实验楼、科研楼、学术报告厅、教学行政公寓楼、国际医疗保健中心等建设内容。

亮点一
建筑电气工程

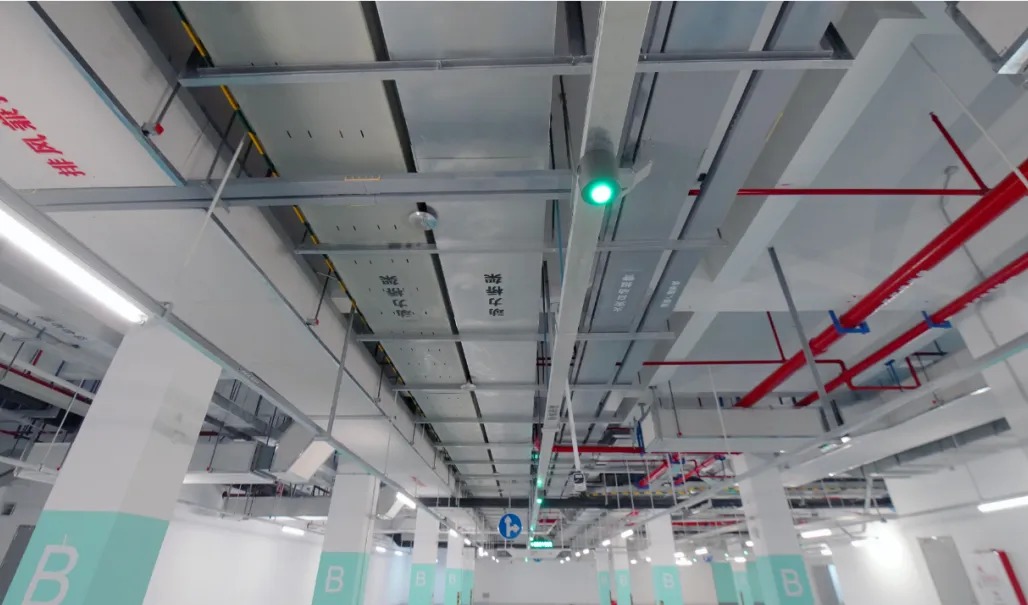

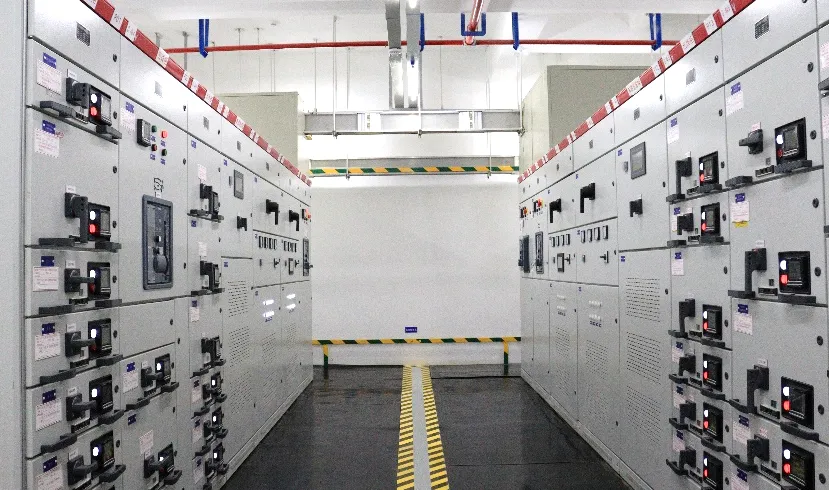

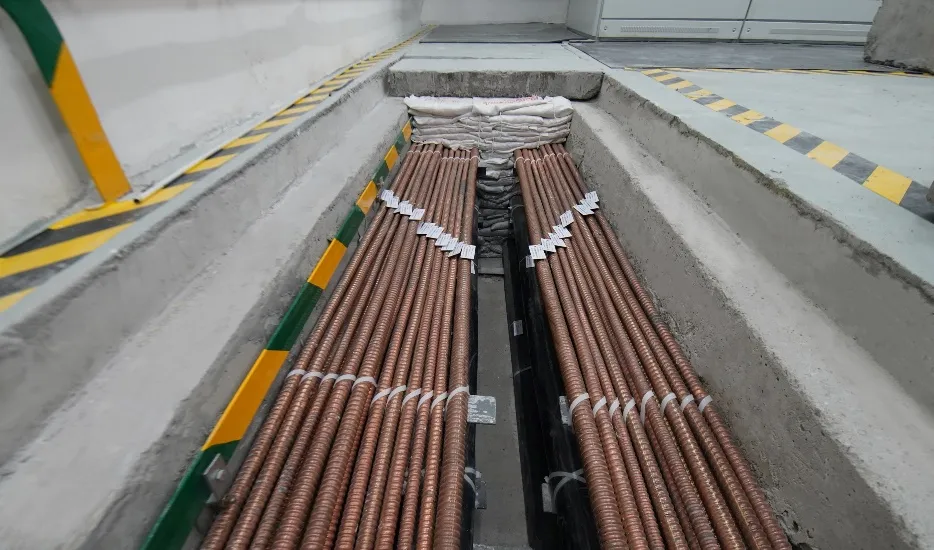

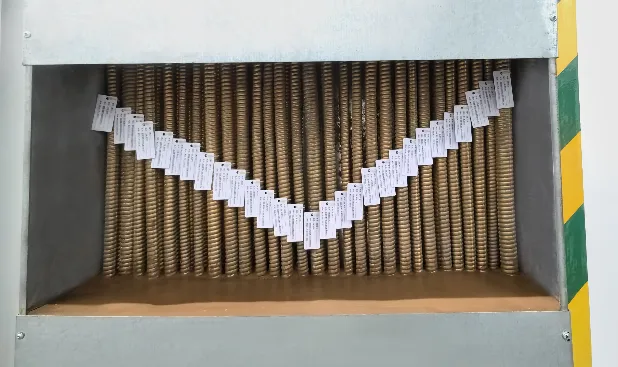

变、配电柜安装规范、排列整齐；槽盒安装顺直牢固，防火封堵处理细腻；电缆排布整齐有序，标识正确。

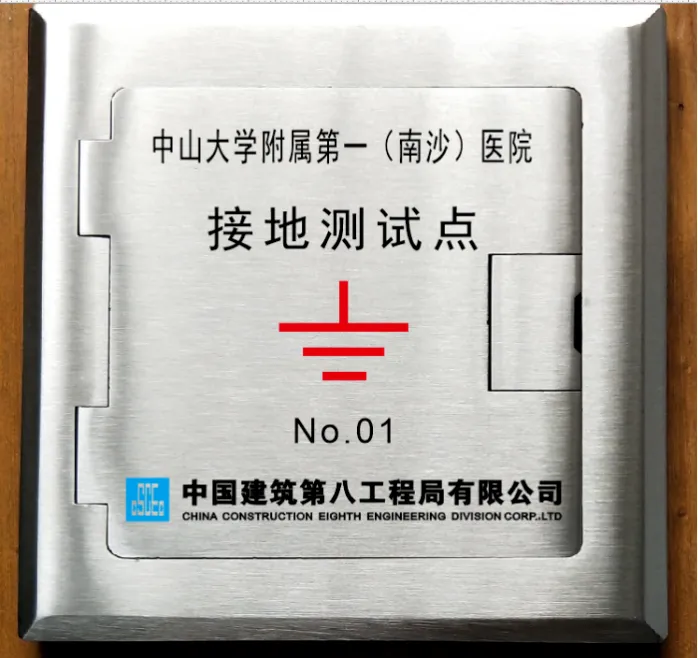

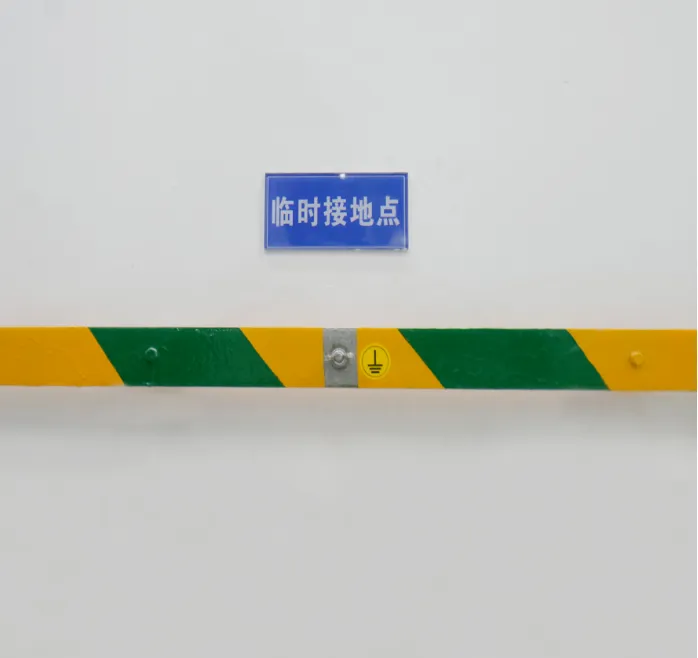

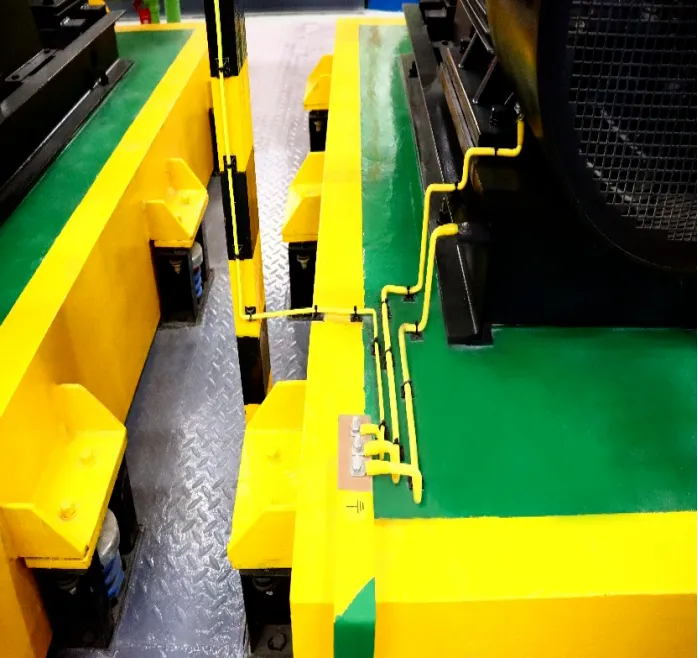

防雷引下线标识清晰，防雷测试点制作精良，接地干线搭接规范，设备接地安全可靠，电阻测试值符合设计和规范要求。

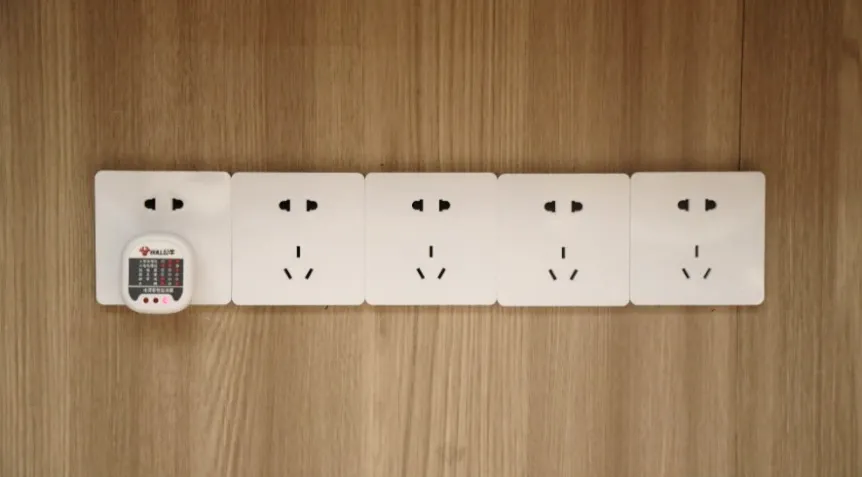

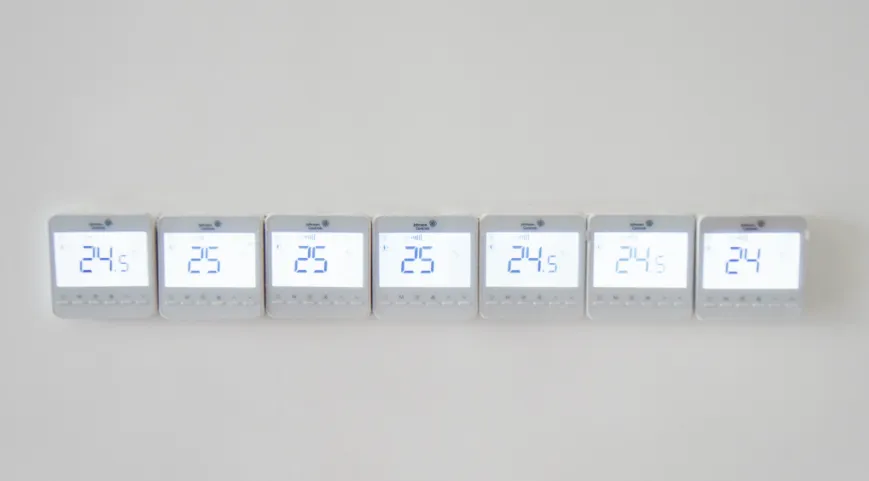

室内灯具成行成线、照度舒适；温控面板安装整齐、操作方便；开关插座高度统一、相序正确。





光伏发电板排列美观，节能环保、双碳减排。





亮点二
建筑给排水工程

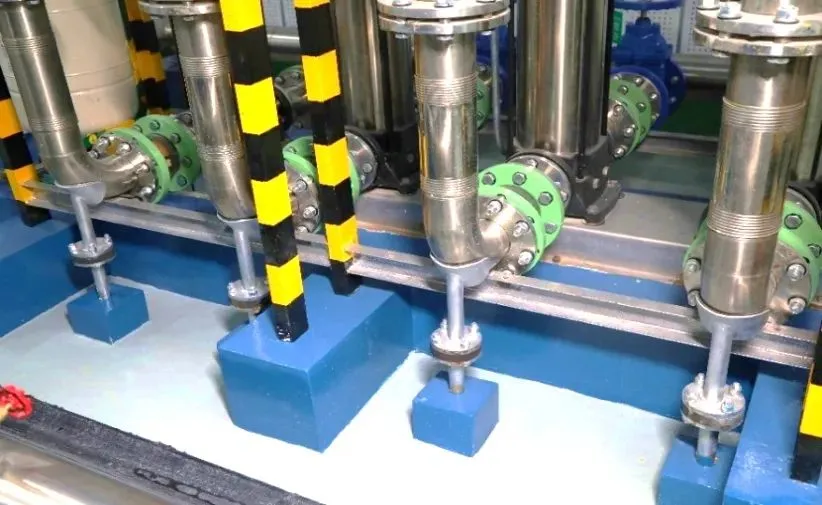

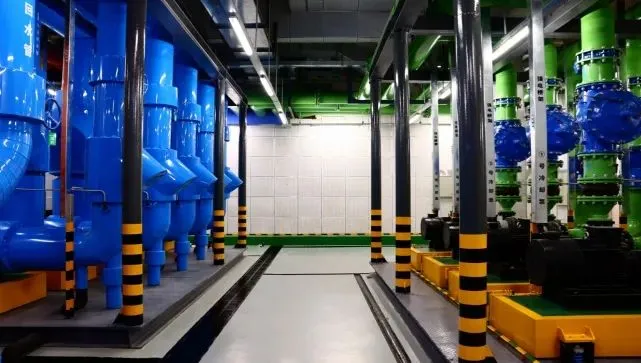

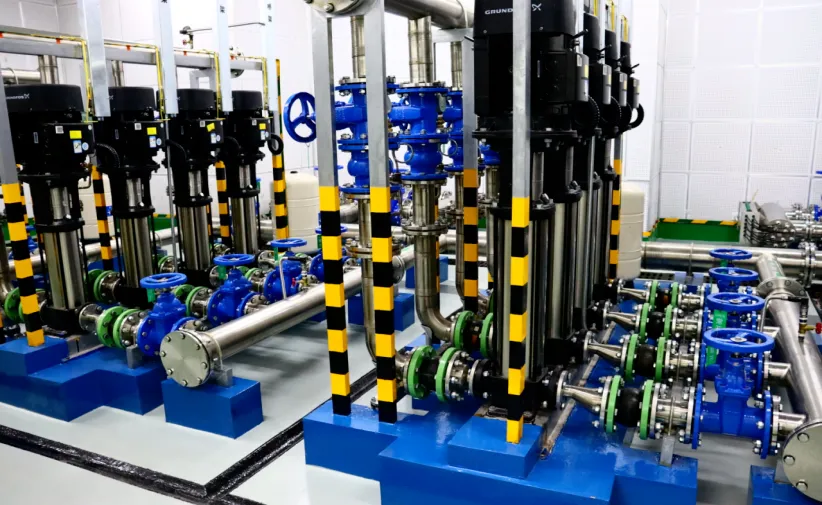

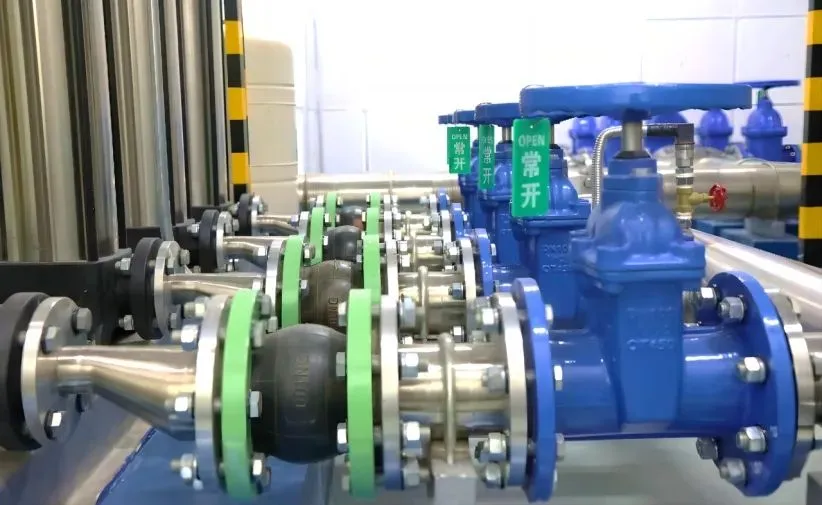

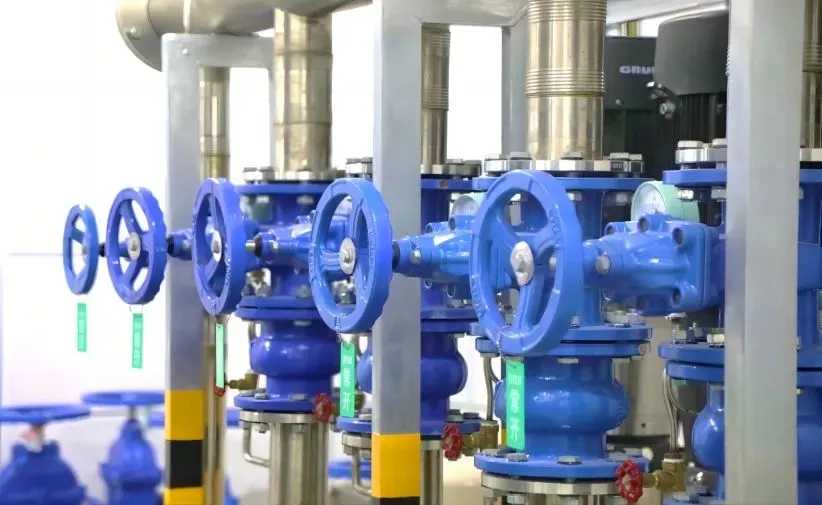

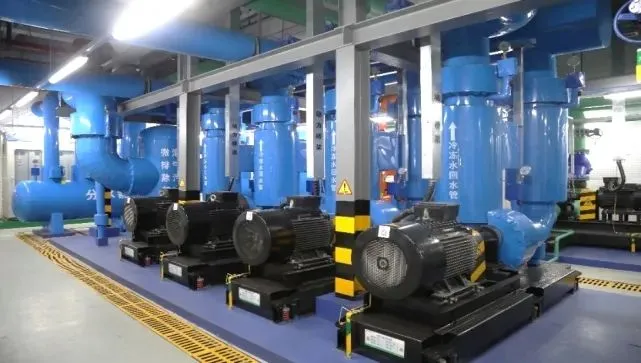

水泵房设备排布规范，布局合理，系统运行稳定；阀门部件成行成列，防电化学腐蚀，措施到位。

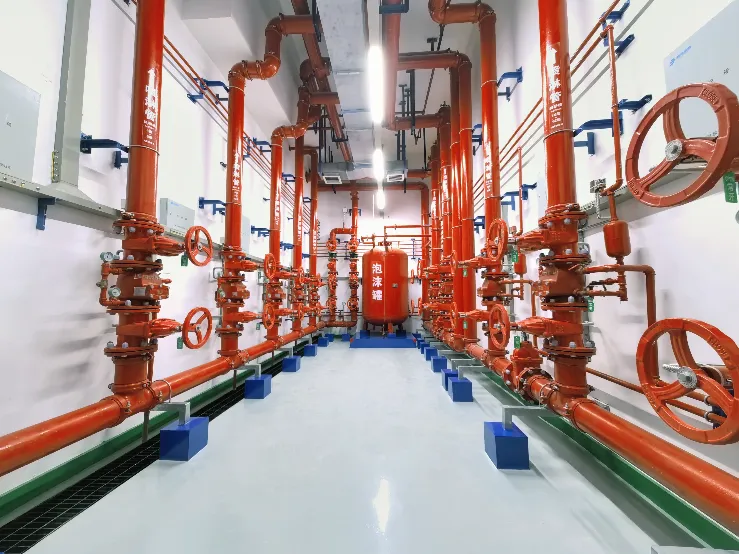

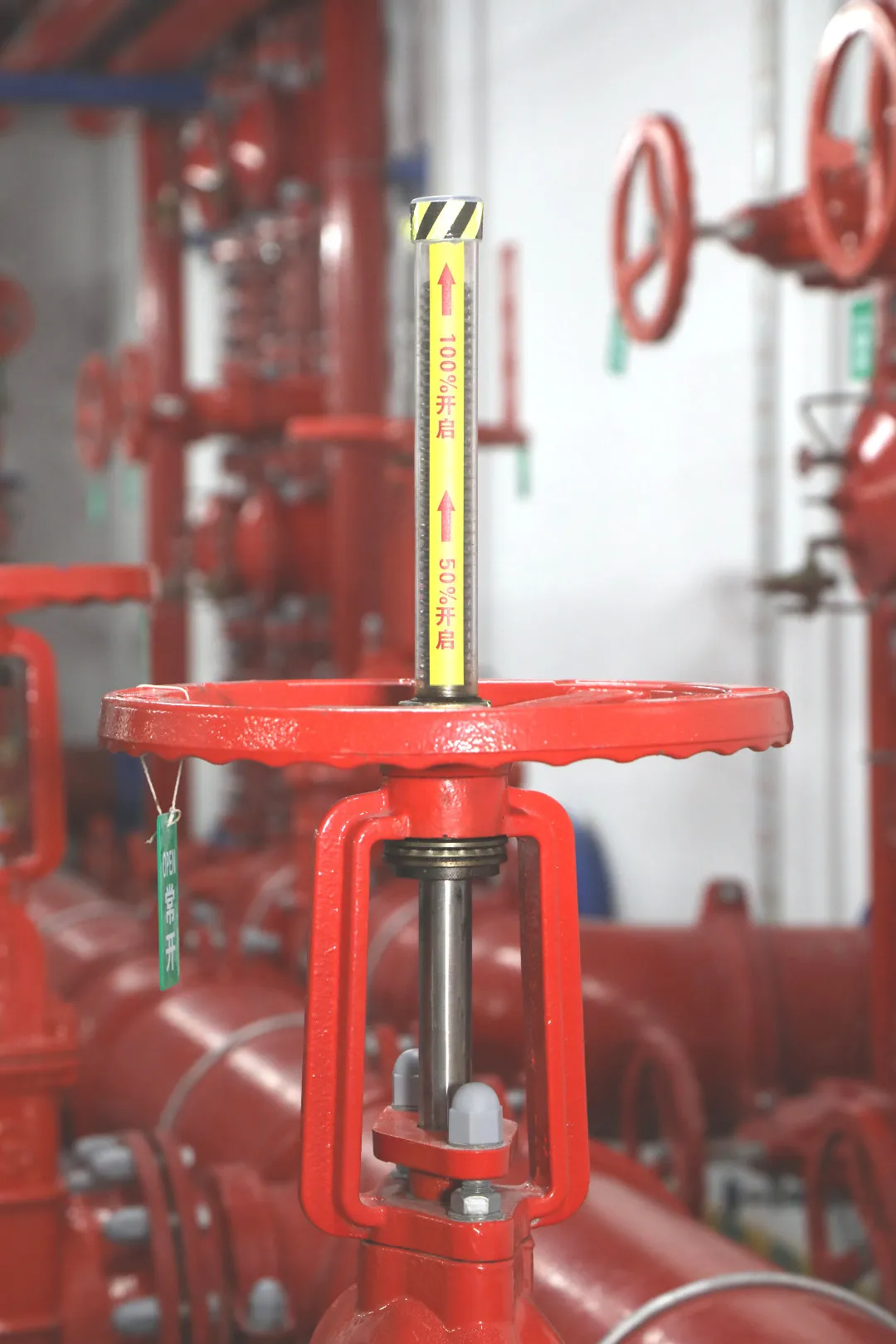

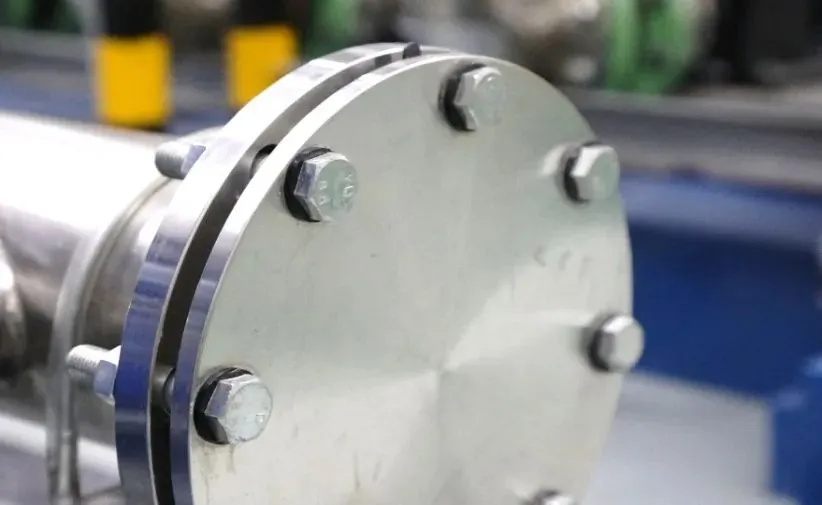

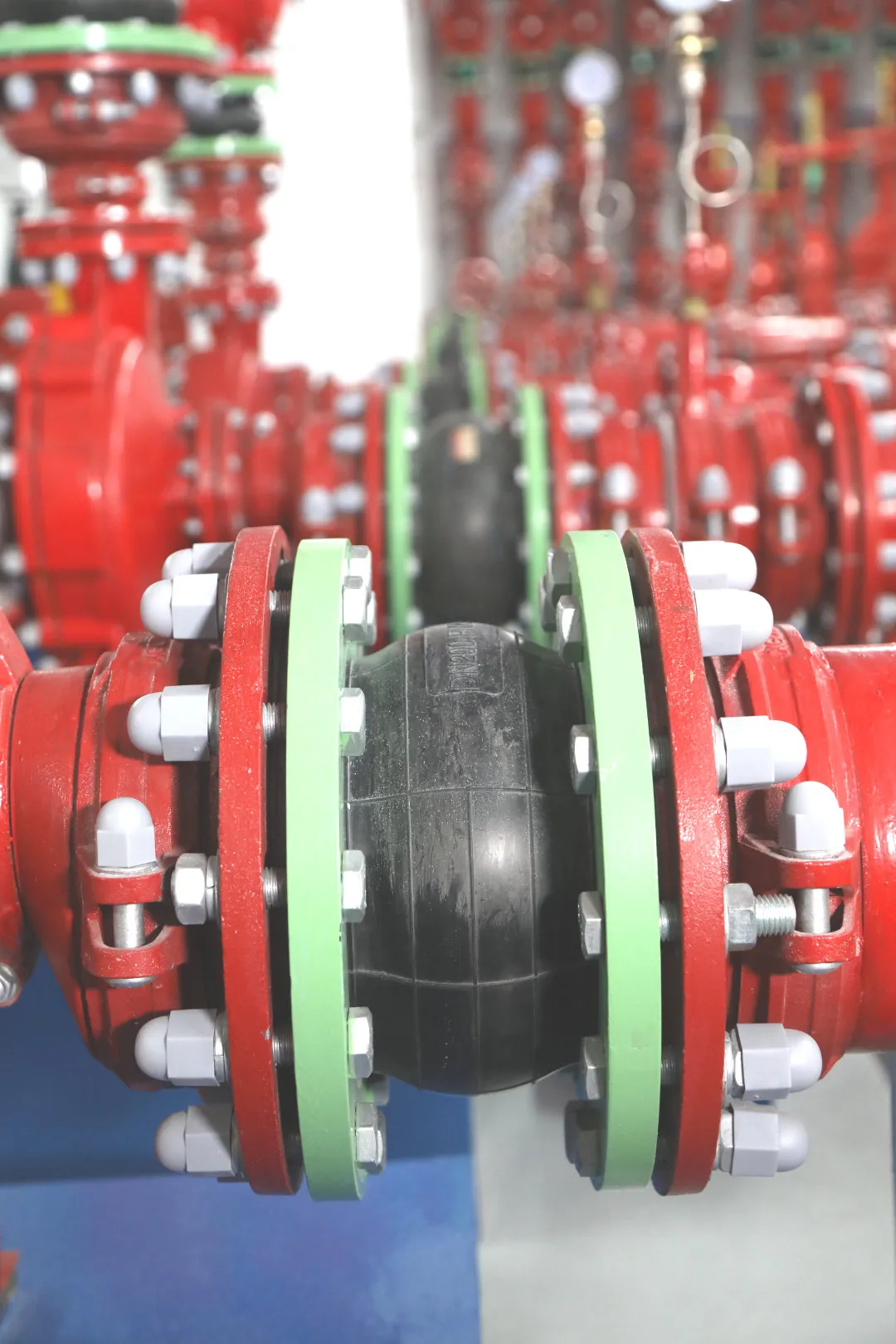

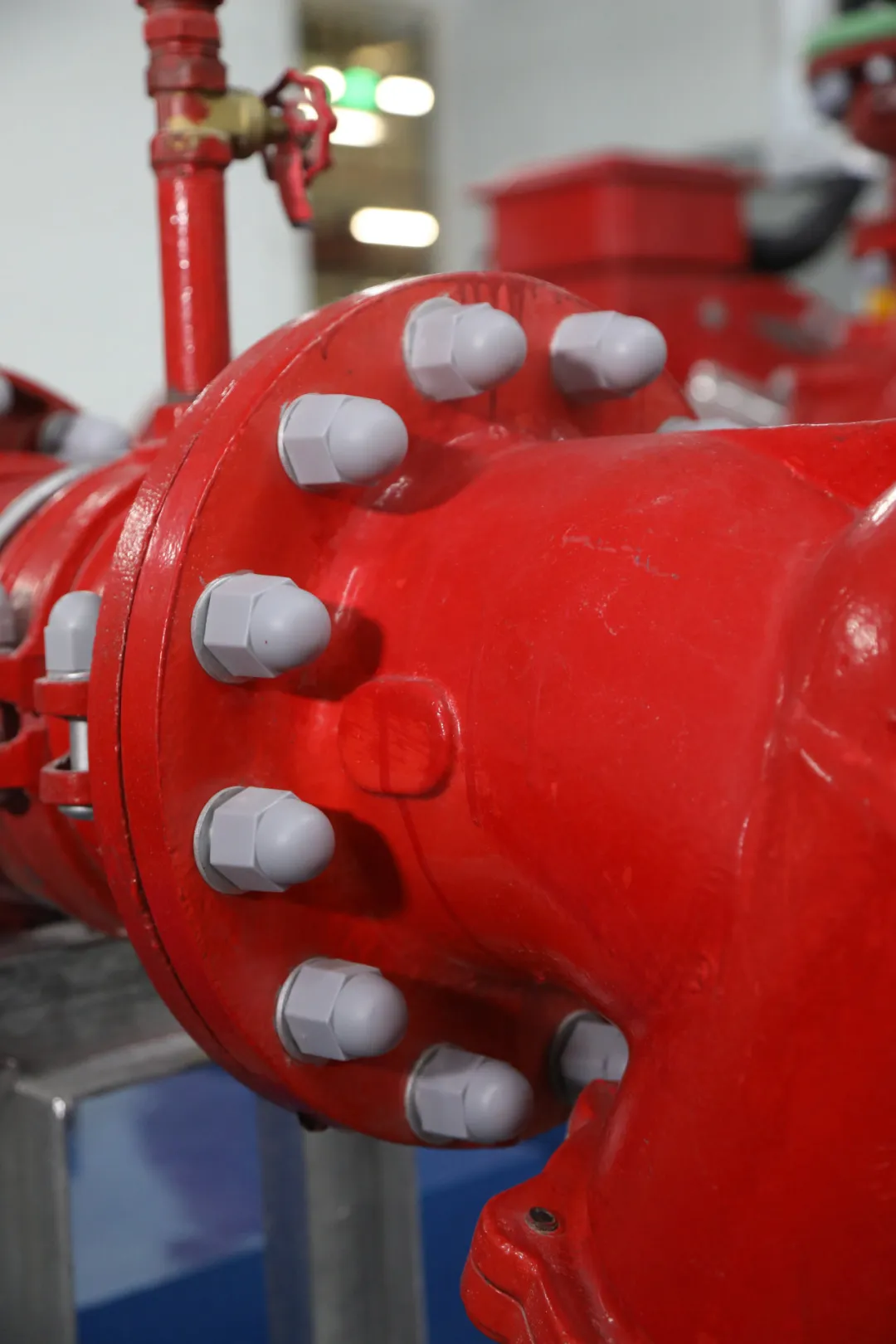

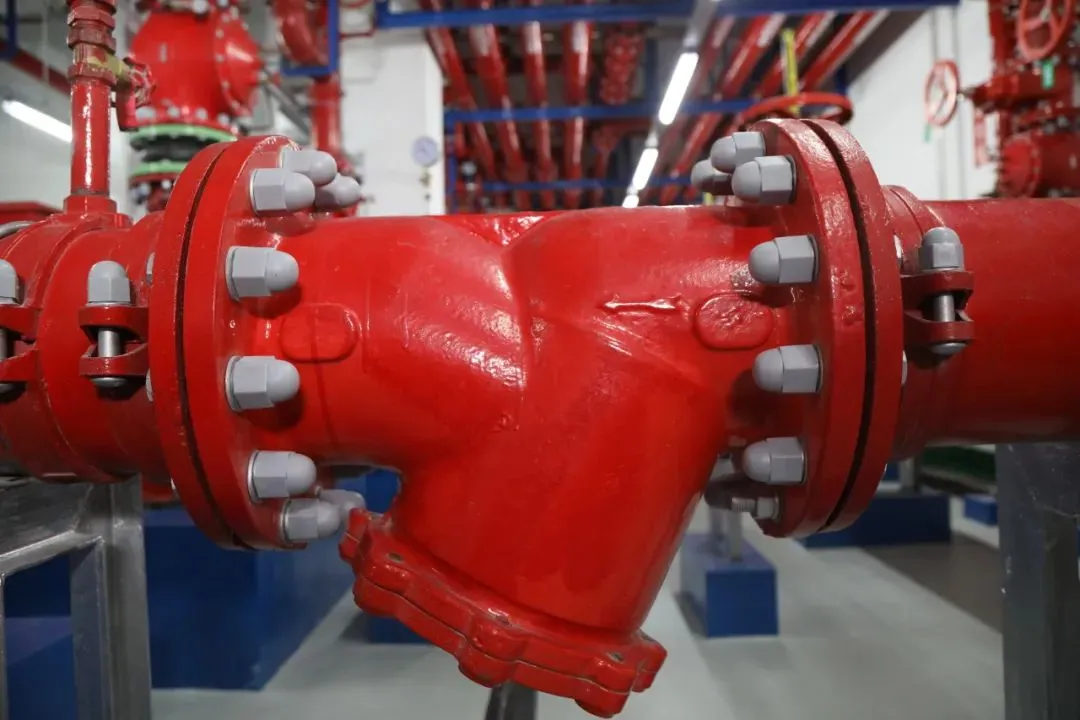

消防水泵房布局合理，设备运行平稳，阀门仪表整齐划一，开度标识醒目，螺栓防腐、防护措施到位。

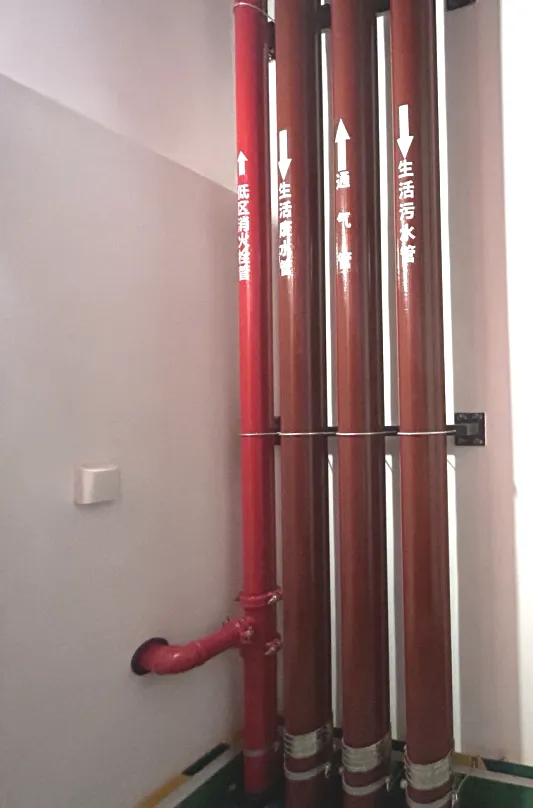

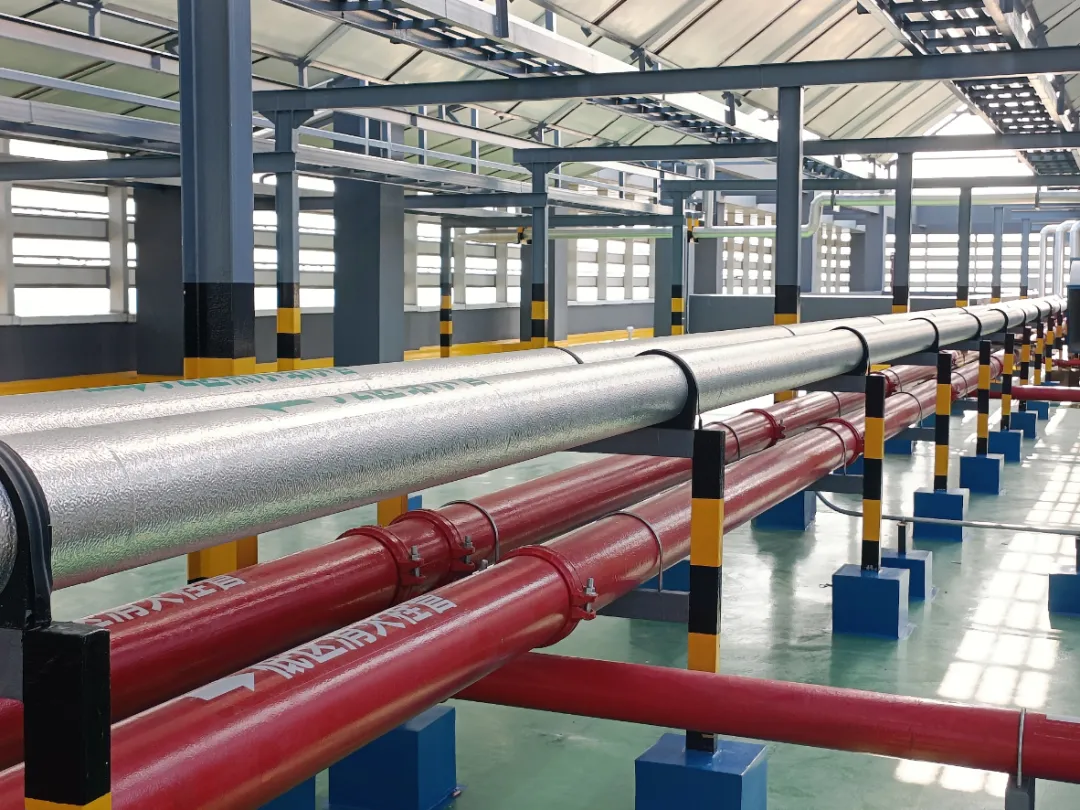

水管井、地下室成排管道综合布置，流向标识正确，屋面管综深化设计合理，支架防撞标识清晰醒目，管道保温密实。

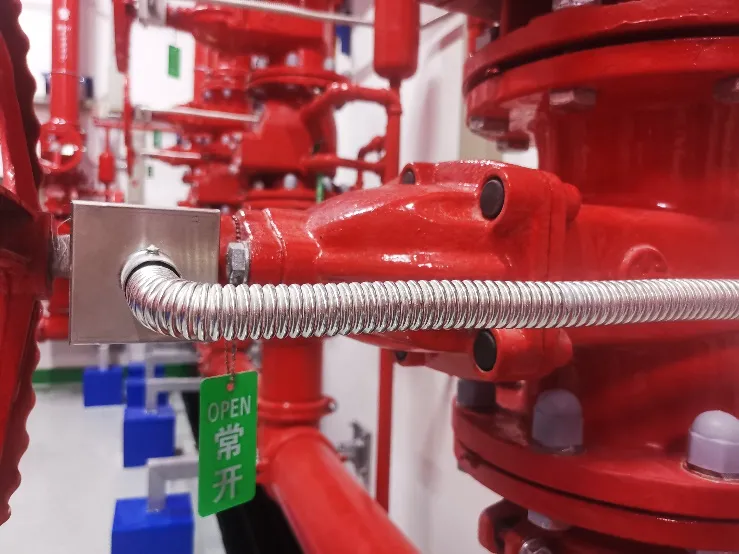

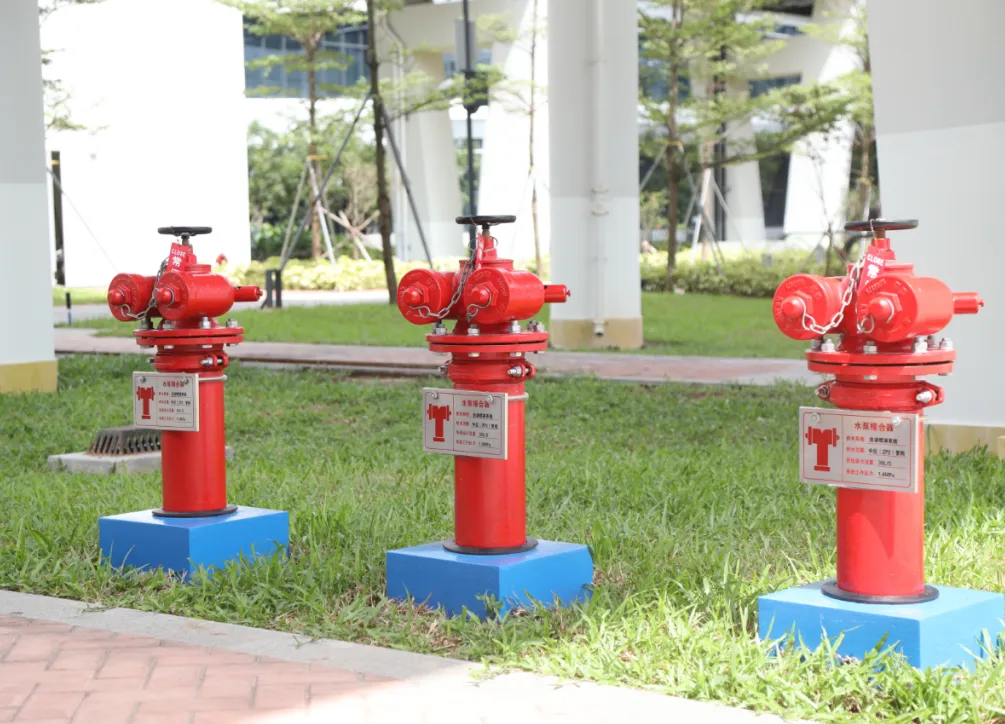

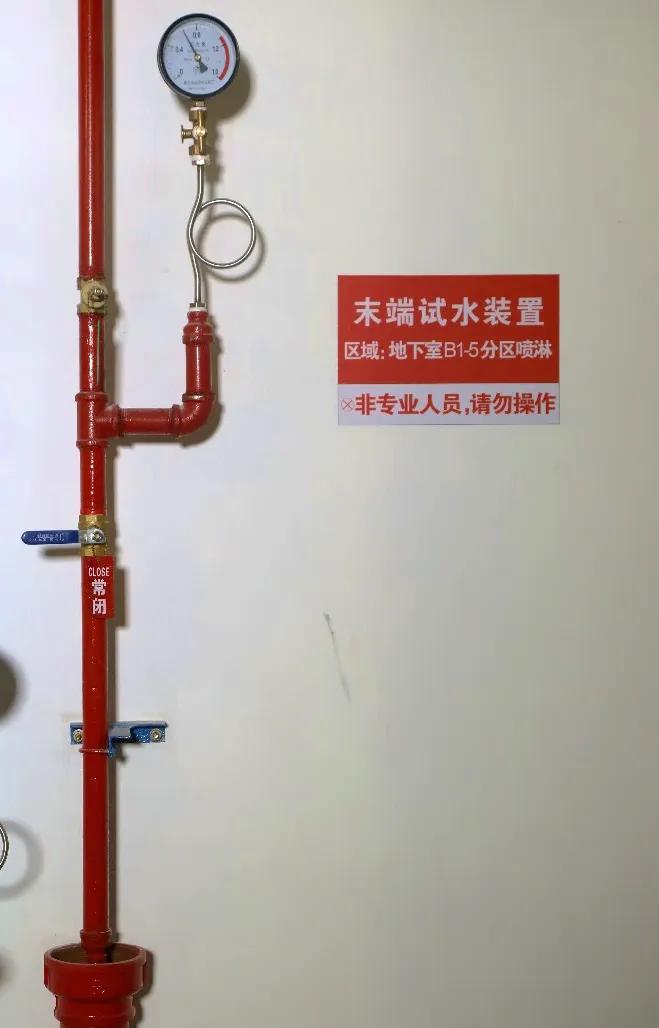

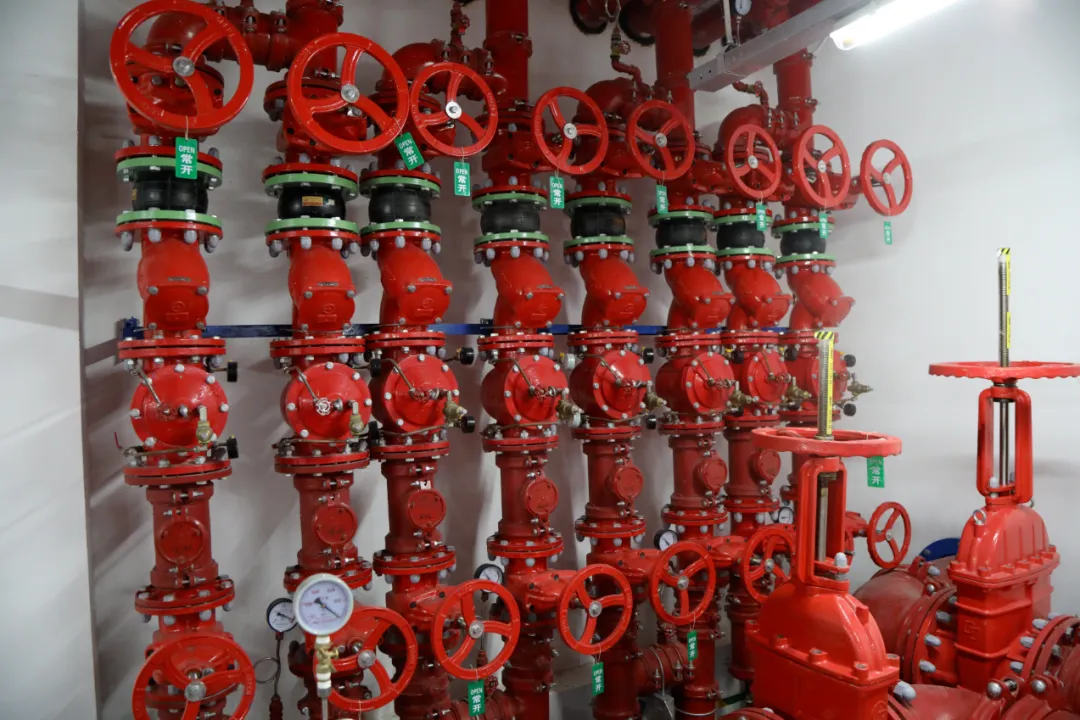

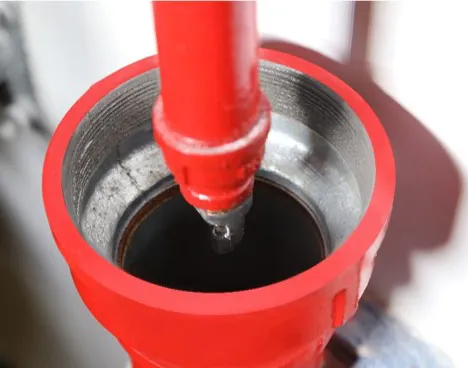

湿式报警阀间排列整齐美观，做工精细，阀组动作灵敏；水力警铃排布整齐、成行布置，永久标识牌清晰牢固，水泵接合器高度统一，标识制作精良；末端试水装置安装规范。







亮点三
通风与空调工程

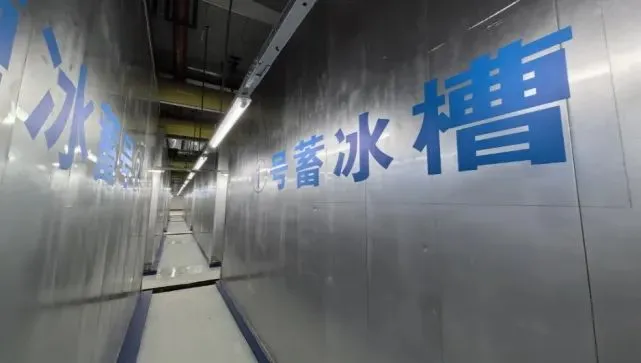

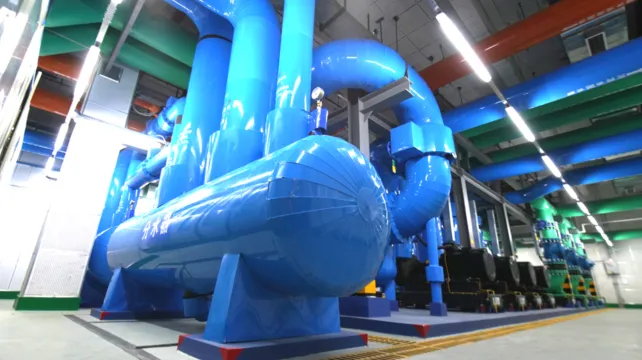

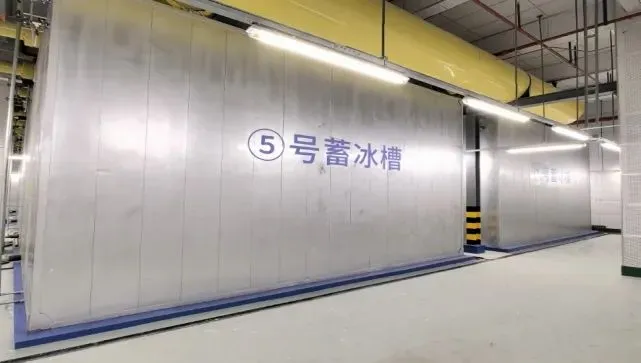

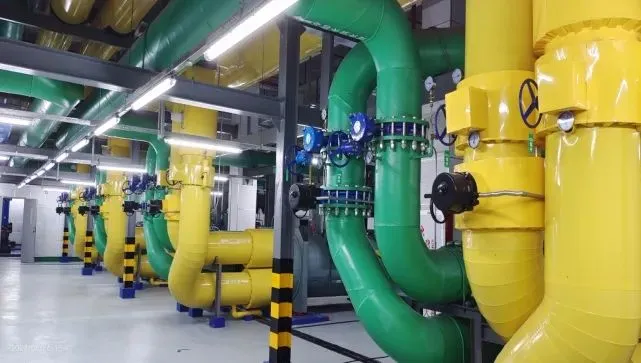

制冷机房布局合理，管线标识醒目，设备排列整齐，运行高效平稳；冰蓄冷系统节能效果显著；集分水器保温严密、标识清晰。

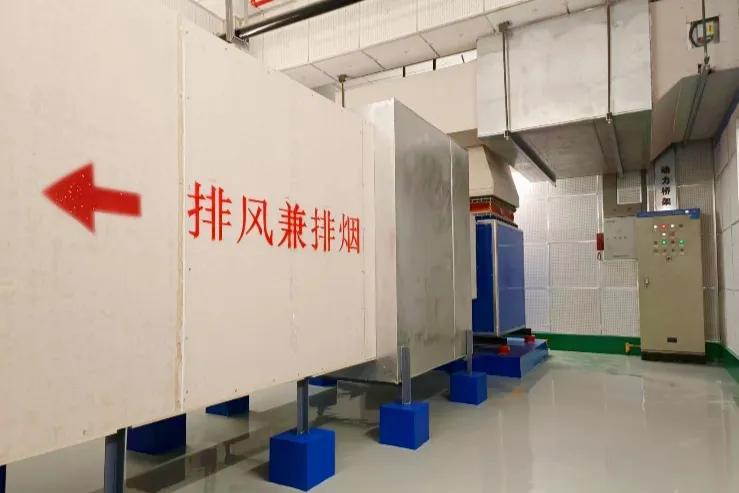

风机房检修空间充足，防火封堵严密，风管拼接严密，安装美观，末端风口形式多样，搭配和谐美观。





亮点四
医疗专项

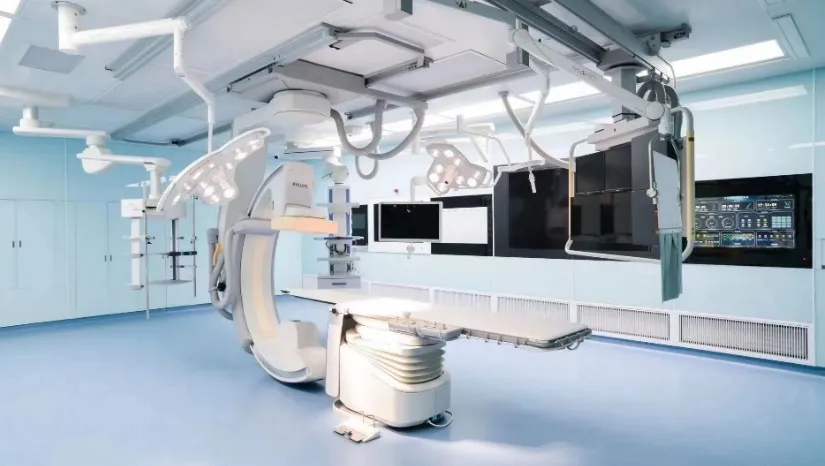

医疗设备布局合理，物流系统功能先进。



项目机电各系统设计美观、运行平稳可靠，安装质量获得了外界一致高度认可，先后获得了“广东省建设工程优质奖”“广东省建设工程金匠奖”“ACTIVE PIONEER AWARD 三等奖”“设计先进性评价（国际先进）”“2020年智建BIM大赛综合一等奖”“2020年智建杯金奖”“2020年创新杯综合二等奖”等荣誉。


集智聚力   匠心建造


施工过程中，面对医院配套系统多、机电安装管线密集、高空作业面广等重难点，项目团队集思广益，精心策划制定各项解决措施，高效组织协调各类资源，科学精准开展工序穿插，顺利完成各项节点目标，实现高效建造、品质精益。

难点一
医院配套系统多

项目医疗专项由物流传输系统、医用纯水系统、医用气体系统、净化系统组成，具有国内超前、先进、领先的医疗水平，子系统多而复杂。项目通过建立质量管理保证体系，组建内外双循环的组织架构，推进项目高质量建造。

▲医疗系统配套设施

难点二
机电安装管线密集

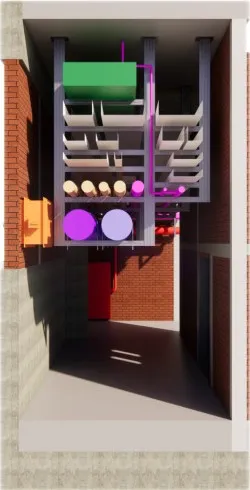

项目首层及负一层走道管线集中，管线排布及工序控制要求高，项目团队全过程采用BIM+AR新技术，通过三维虚拟交底，实时监督、纠偏，实现一次成优。

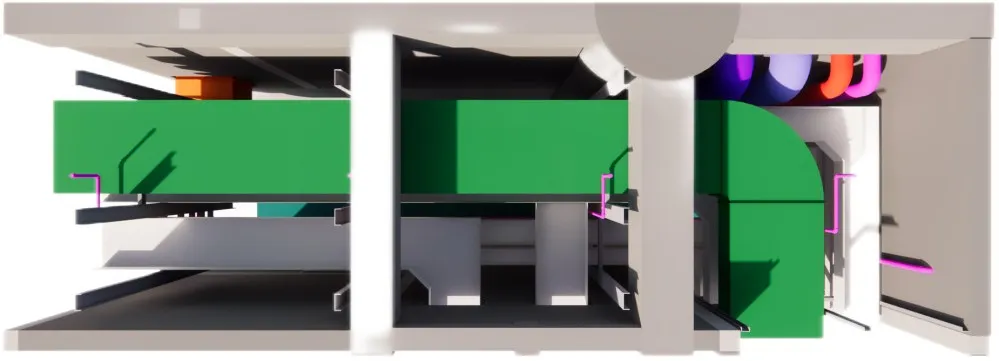

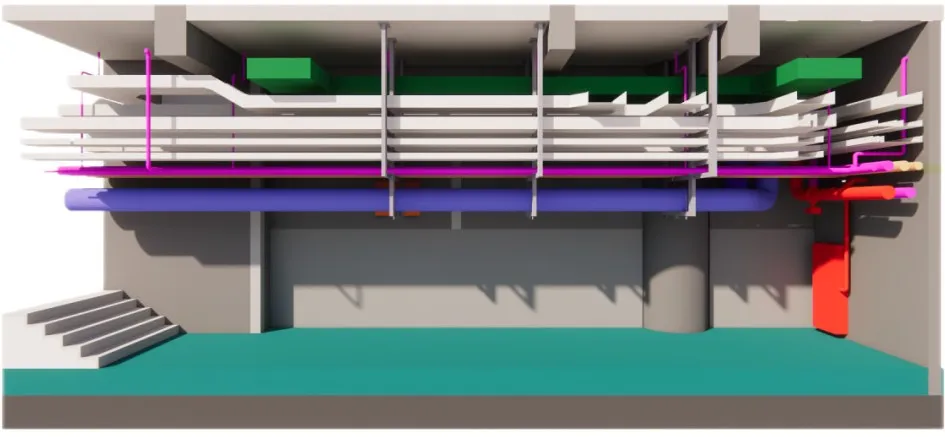

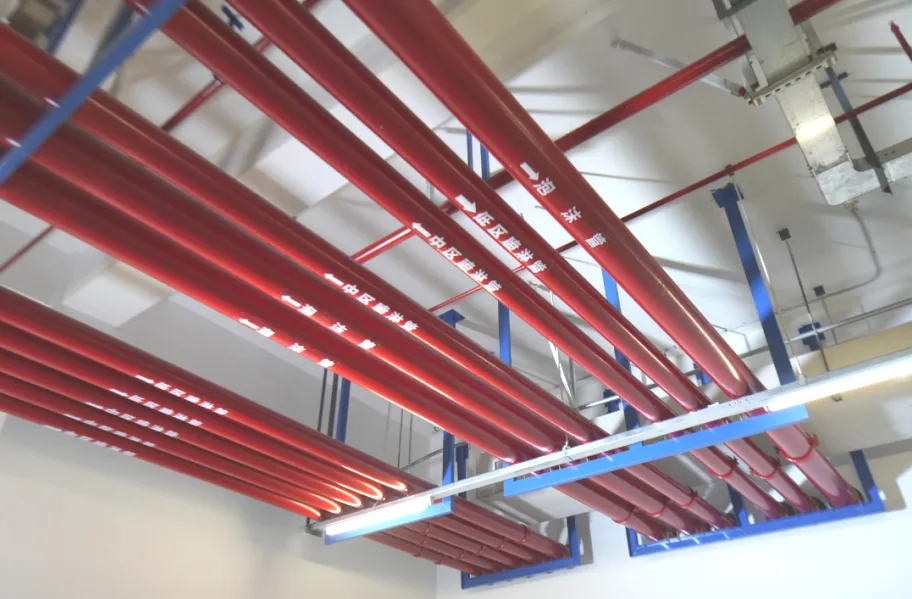

▲走廊管线多层布置


难点三
高空作业面广

项目国际医疗保健中心裙楼、国际会议中心、连廊等区域为高大空间，机电末端点位多、精度高，项目团队通过使用机器人放样、曲臂车+搭设固定操作台等先进措施，实现蓝图-实体转变，完成末端安装，成功还原了设计效果。

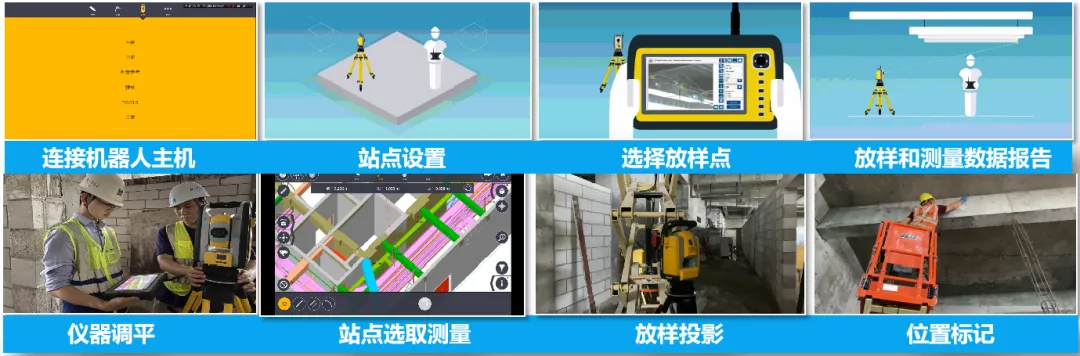

▲机器人放样

难点四
制冷机房空间受限

制冷机房施工空间受限，设备管线安装困难，项目团队运用装配式施工技术，采用BIM建模深化，预制加工，完成制冷机房模块化安装。

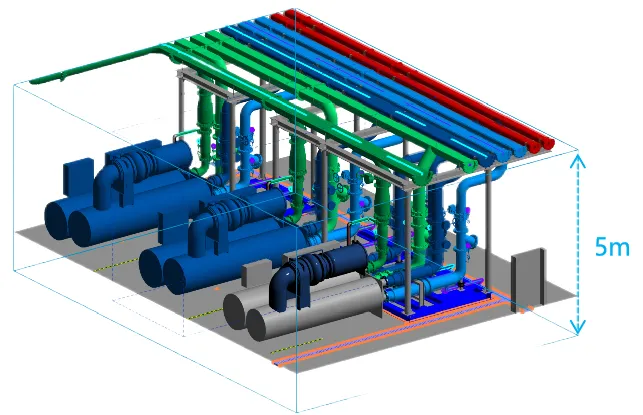

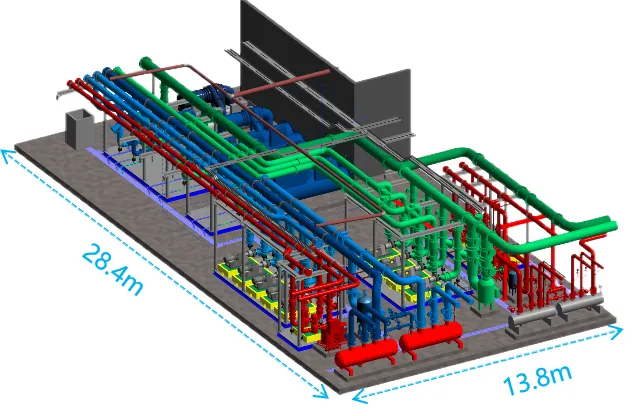

▲制冷机房深化模型

难点五
机电系统多、调试困难

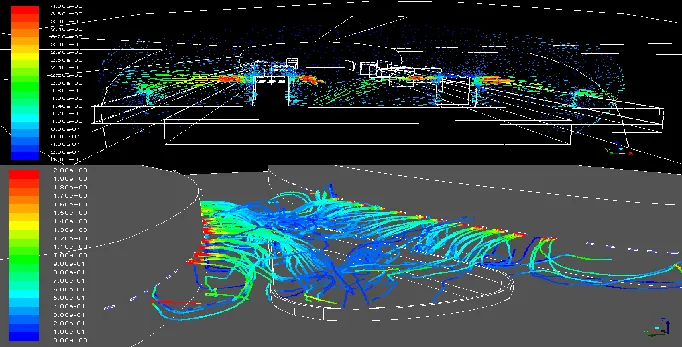

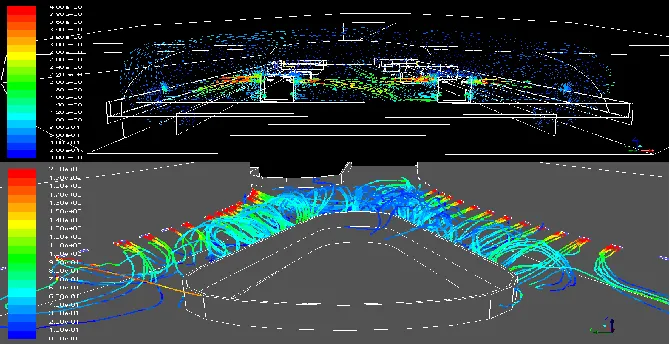

由于现场机电系统多，各专业调试工作量大，且相互交叉制约，协调管理难度极大，项目团队通过使用CFD模拟仿真技术、移动末端模拟程序和平衡阀预设定仪器，有效减少机电联合调试的频次，提高施工效率。
