第一部分 机电安装质量通病

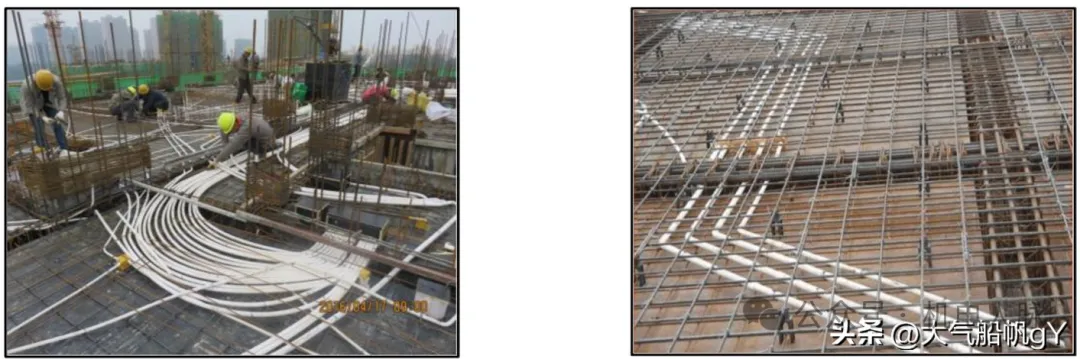

预埋线管排布太密，影响楼板结构。线管弯度太急， 预埋线管排布太密，影响楼板结构。线管弯度太急。

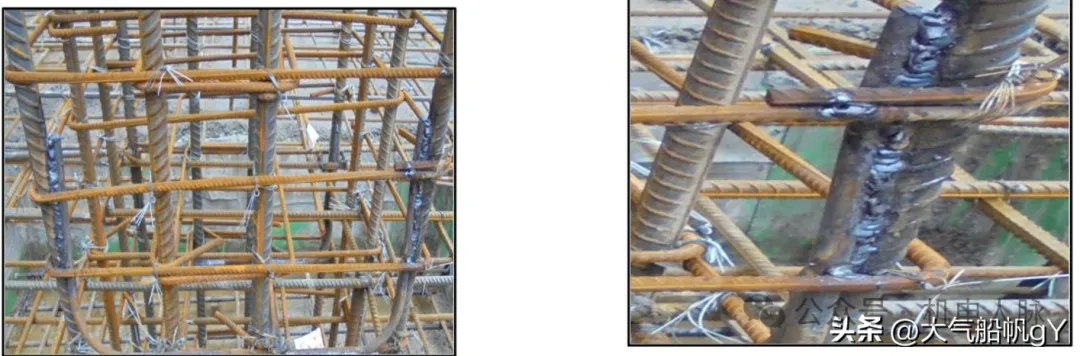

防雷焊接焊缝不饱满、夹渣、咬边。防雷焊接焊缝不饱满、夹渣、咬边。

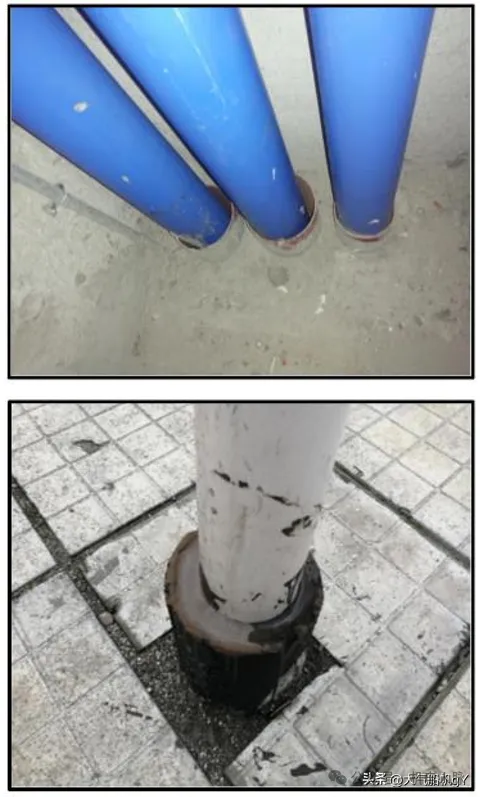

管子不在套管中心，偏芯。管子不在套管中心，偏芯。

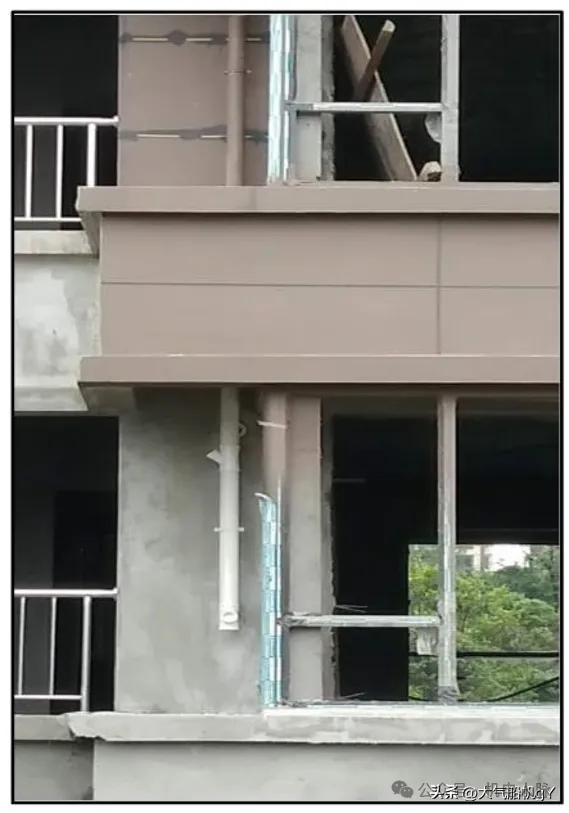

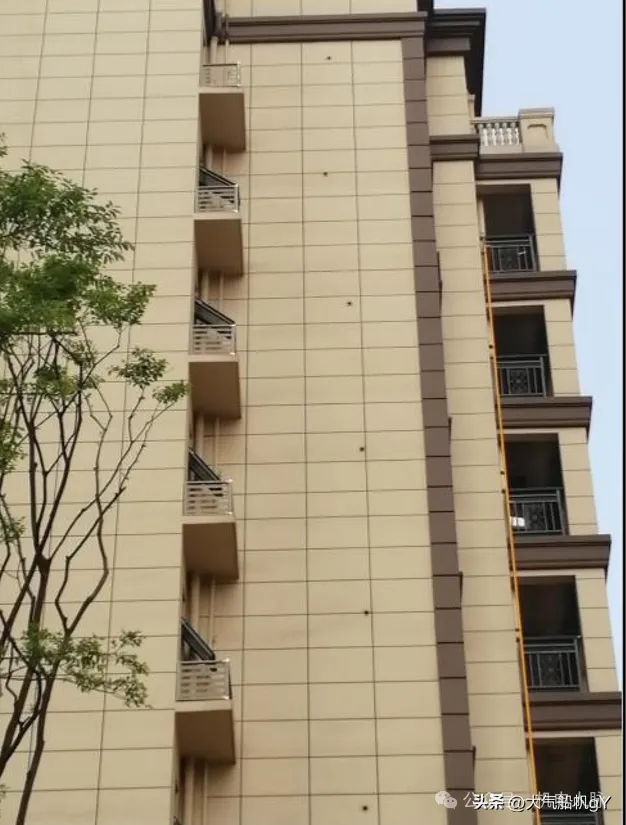

空调孔洞不在一条直线上，偏位太大， 观感极差

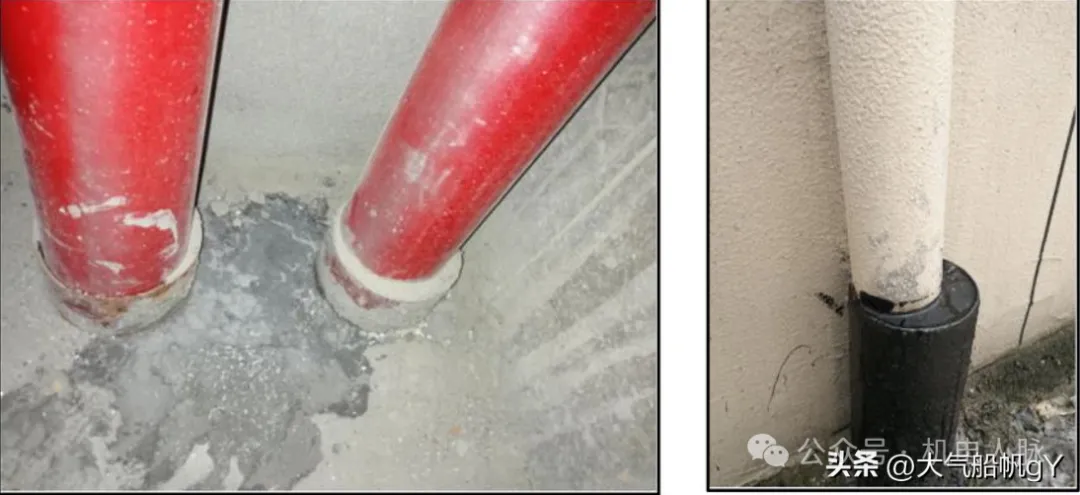

套管未封堵或封堵不饱满

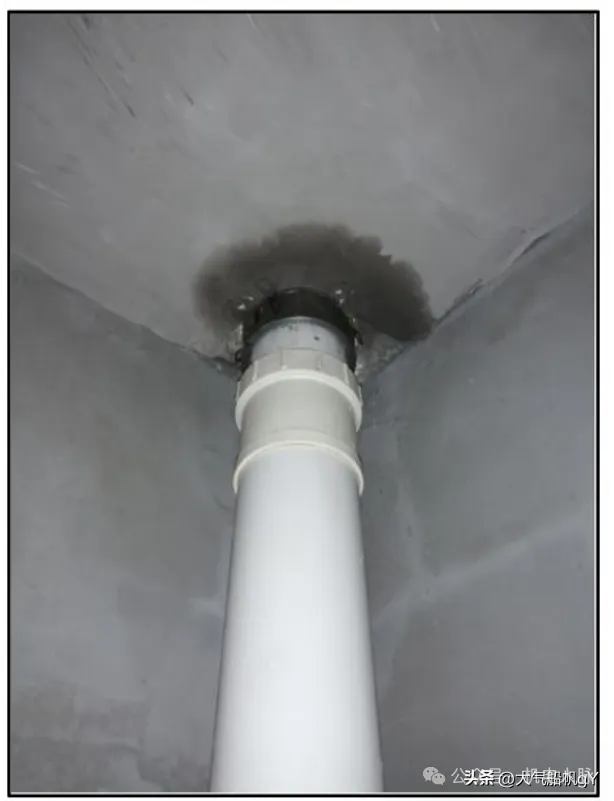

混泥土浇注不密实、二次封堵不严密、 未装橡胶止水圈导致漏水。

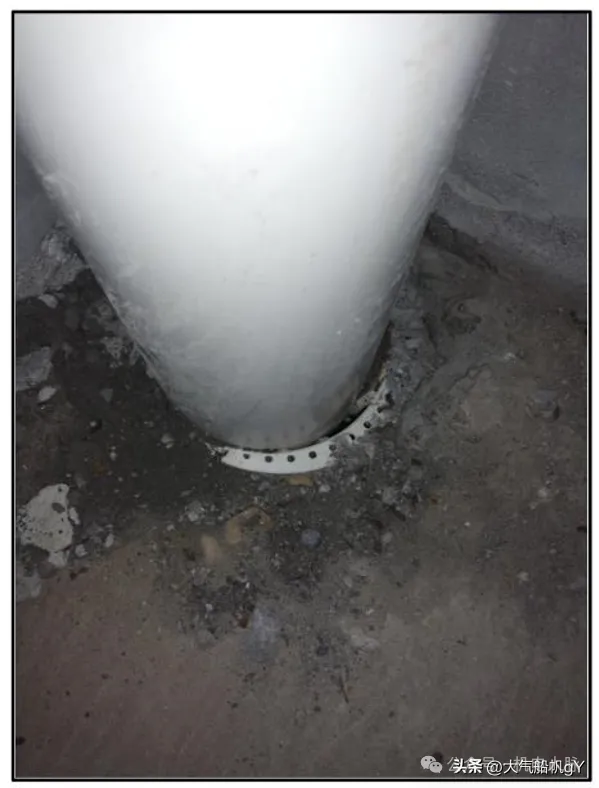

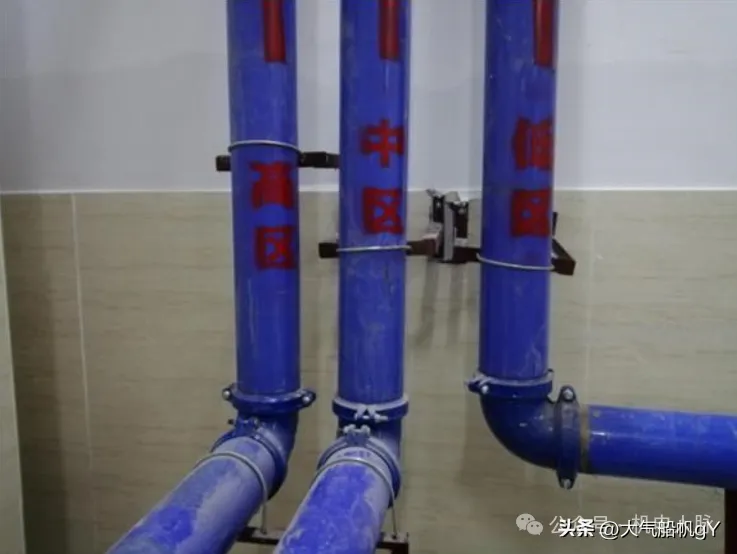

排水管承插不到位， 防漏宝损坏。

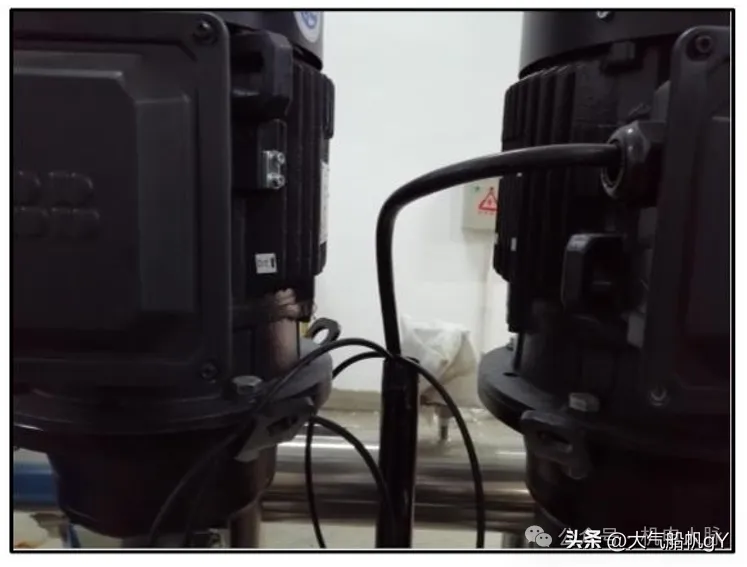

电缆与设备连接未套软管，锁帽密封不严。

空调套管与立管冲突。

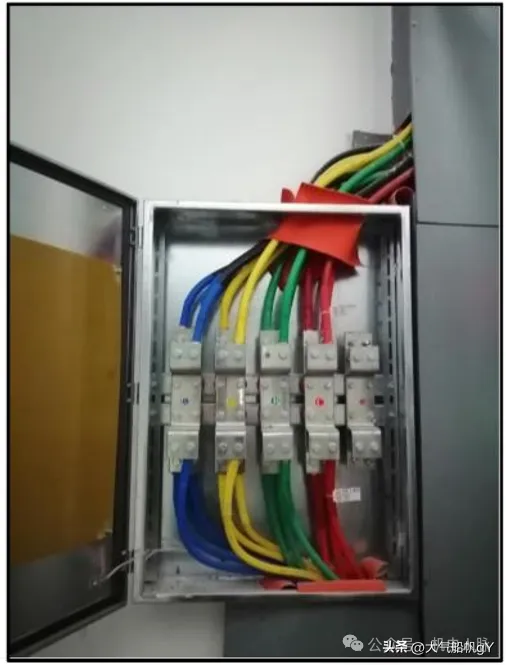

进线电缆出桥架随意，无任何保护，配电箱内母排未套热缩套，安全隐患极大。

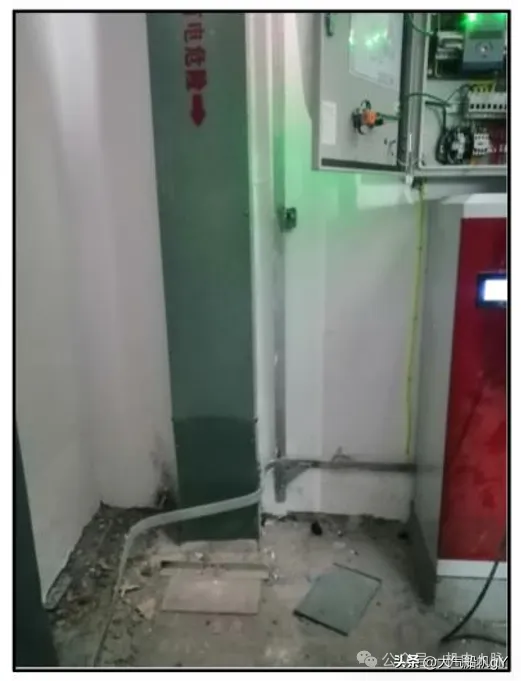

强电井接地扁铁布置不规范，应贴墙边敷设，距完成面300mm。

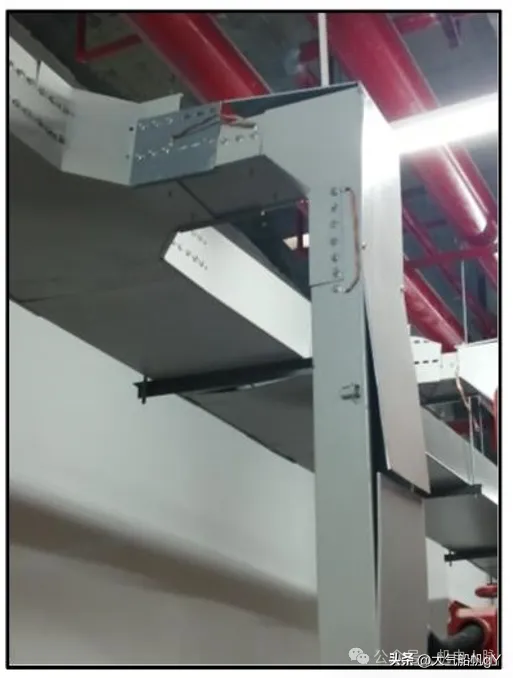

桥架盖板不严实，三通过渡不平滑，大小不一致。

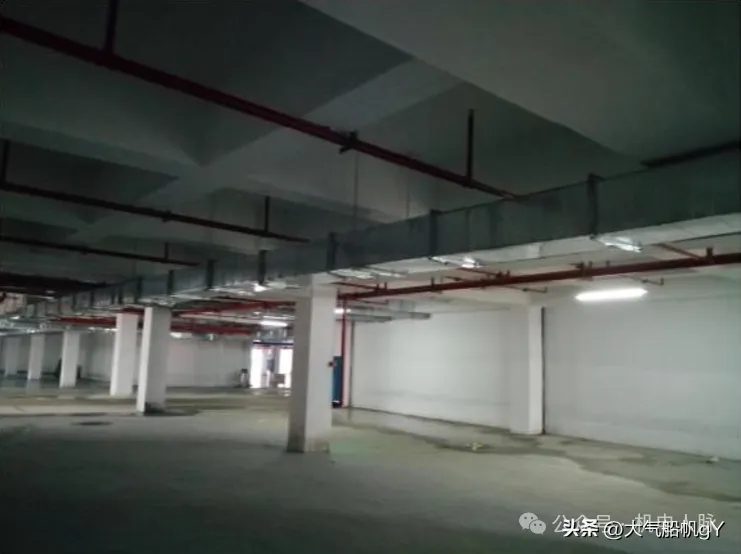

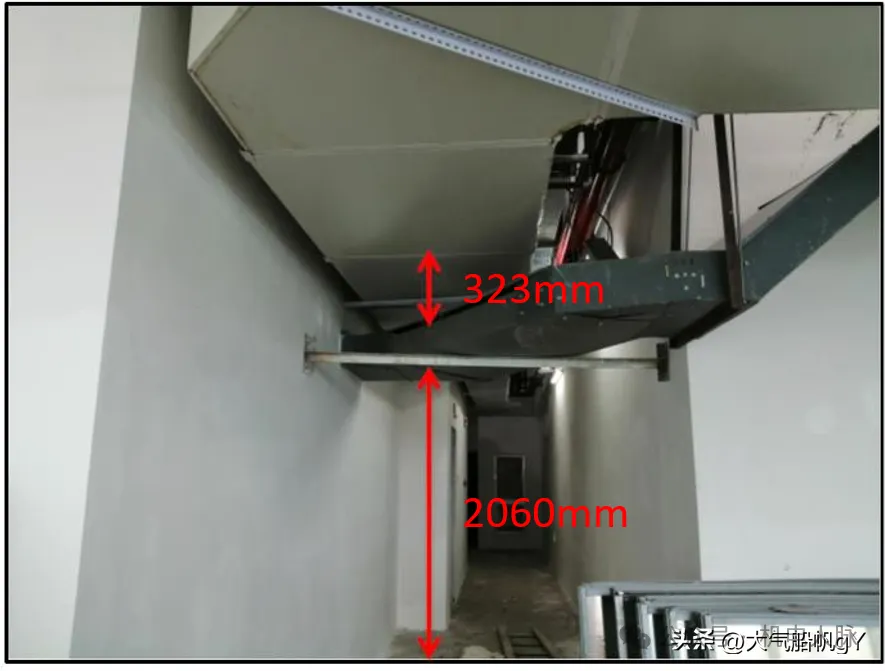

前期未进行综合管网排布，导致桥架标高太低。

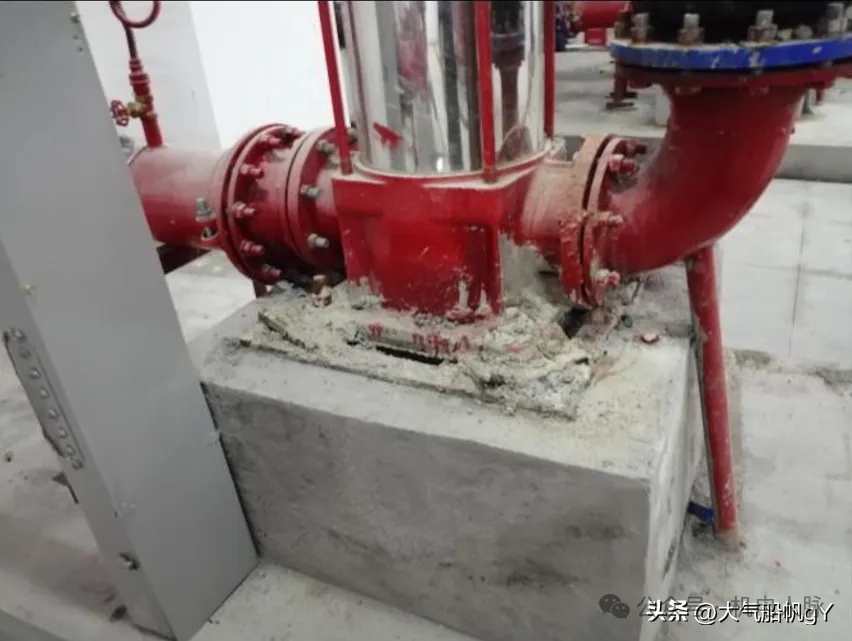

设备基础毛糙，观感极差。

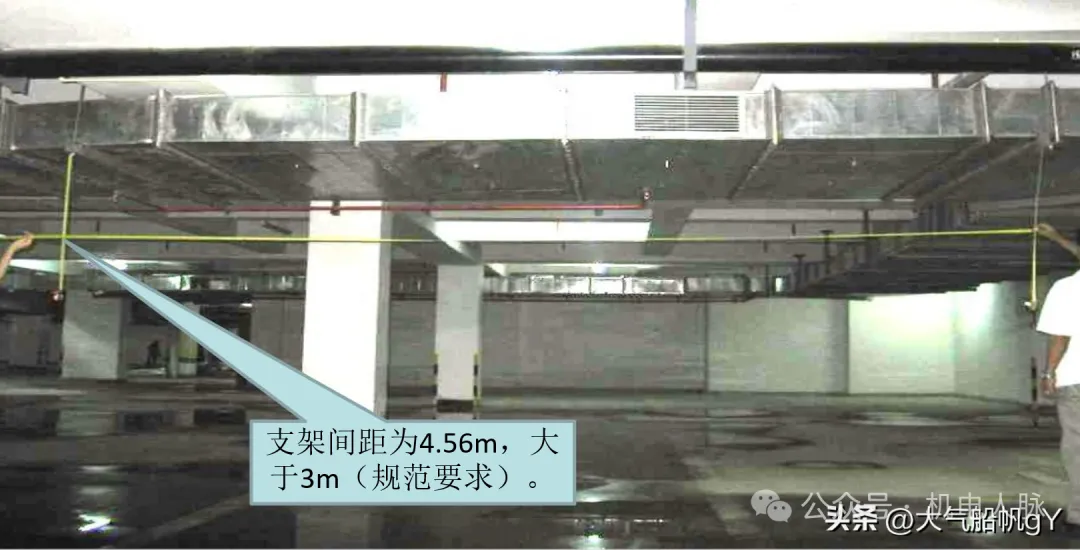

6.3.4 风管支、吊架的安装应符合下列规定: 金属风管水平安装，直径或边长尺寸小于等于400mm，支、吊架间距不应大于4m；大于400mm，不应大于3m。螺旋风管的支、吊架间距可分别延长至5m 和3.75m；对于薄钢板法兰的风管，其支、吊架间距不应大于3m。垂直安装时，应设置至少2个固定点，支架间距不应大于4m。依据：GB50243-2016《通风与空调工程施工质量验收规范》

未按规范设置固定支架和抗震支架

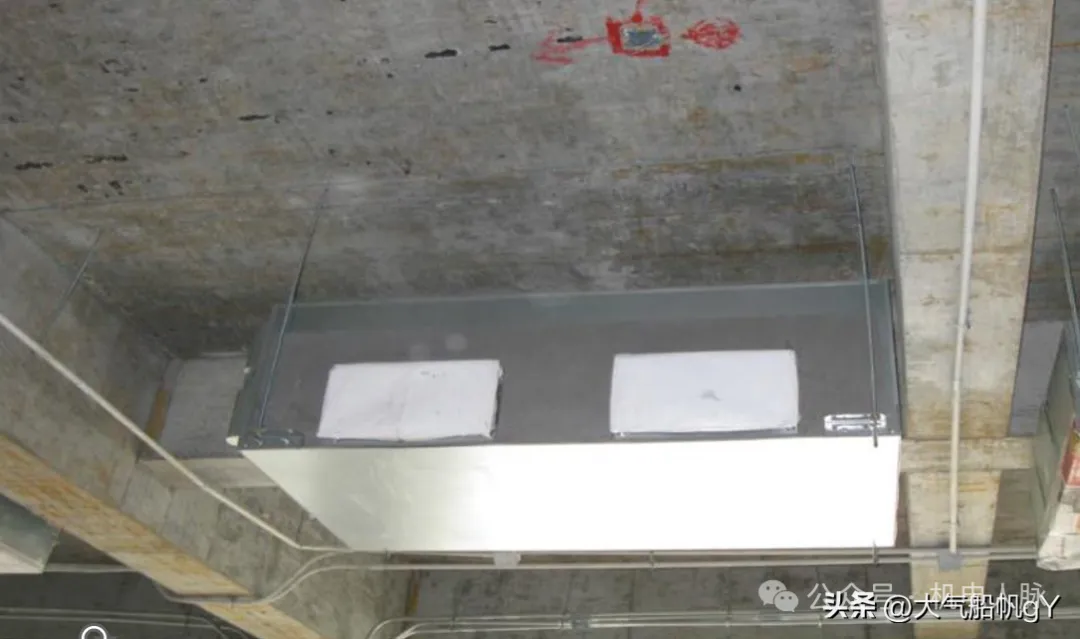

支架设置随意不规范

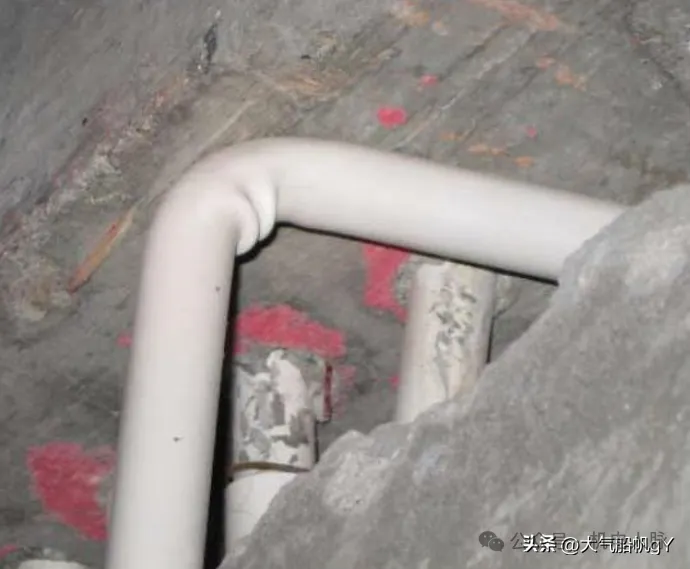

线管弯曲处出现皱折及凹陷的情况，使用弹簧制作线管大圆弯。

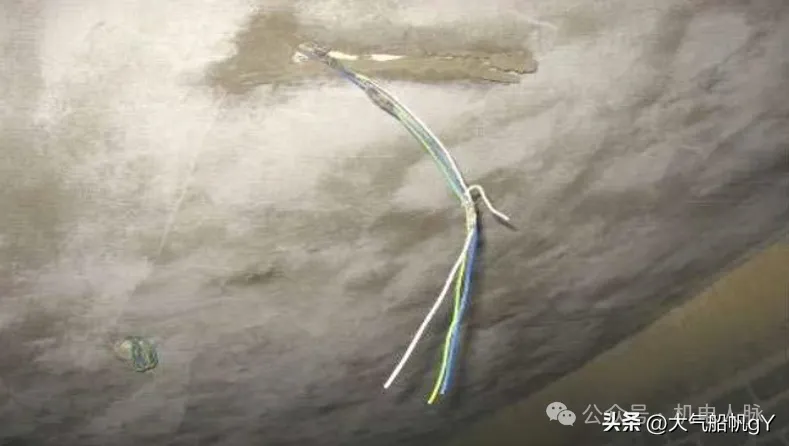

8.2.2 电线没有穿线管保护，直埋于楼板抹灰层内建筑物顶棚内，墙体及顶棚的抹灰层，保温层及装饰面板内，严禁采用直敷布线。验收规范：GB50303-2015《建筑电气工程施工质量验收规范》。

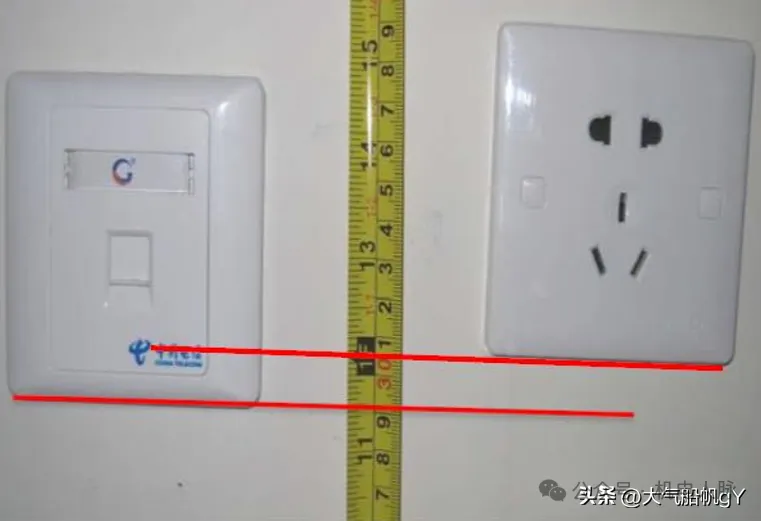

16.3.13 同一室内的电源，电话，电视等插座面板应在同一水平标高上，高差应小于5mm.验收规范：GB50327-2001住宅装饰装修工程施工规范

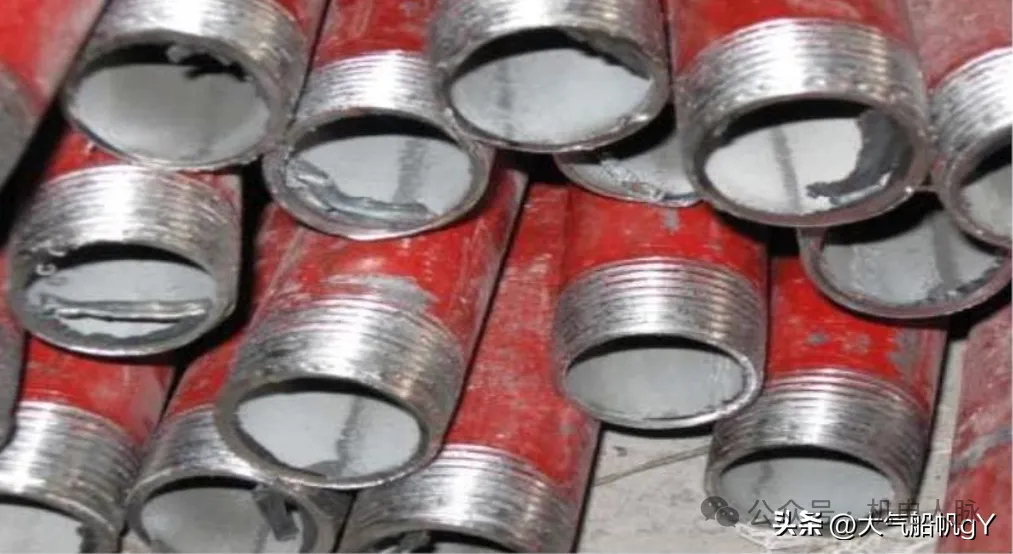

5.1.12螺纹连接管道宜采用机械切割，切割面不得有飞边、毛刺 ;管道螺纹密封面应符合现行国家标准《普通螺纹基本尺寸》GB/T196,《普通螺纹公差》GB/T197,《普通螺纹管道系列》GB/T1414的有关规定。验收规范：GB50261-2017自动喷水灭火系统施工及验收规范

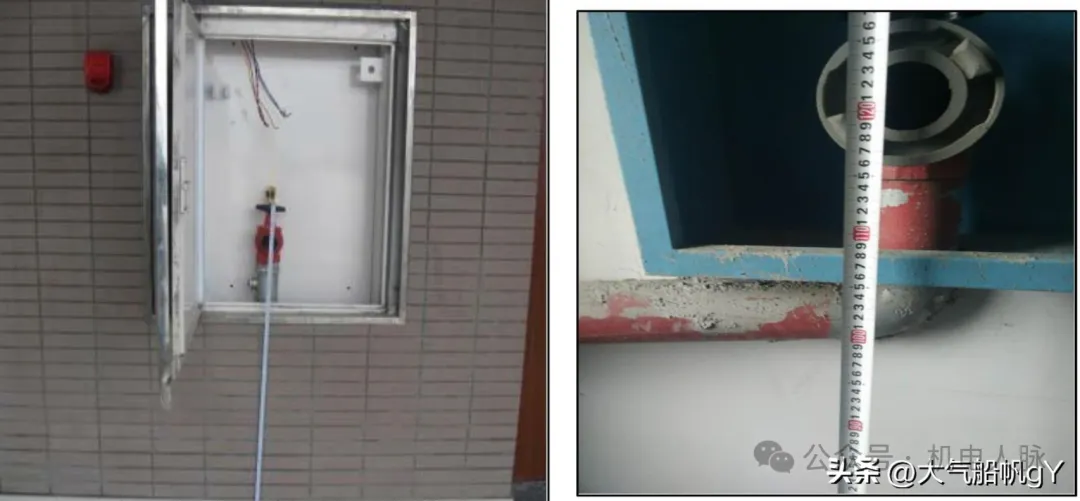

4.3.3 箱式消火栓的安装应符合下列规定：

1 栓口应朝外，并不应安装在门轴侧。

2 栓口中心距地面为1.1m，允许偏差±20mm。

3 阀门中心距箱侧面料140mm，距箱后内表面为100mm，允许偏差±5mm。

4 消火栓箱体安装的垂直度允许偏差为3mm.

验收规范：GB50242-2002建筑给水排水及采暖工程施工质量验收规范

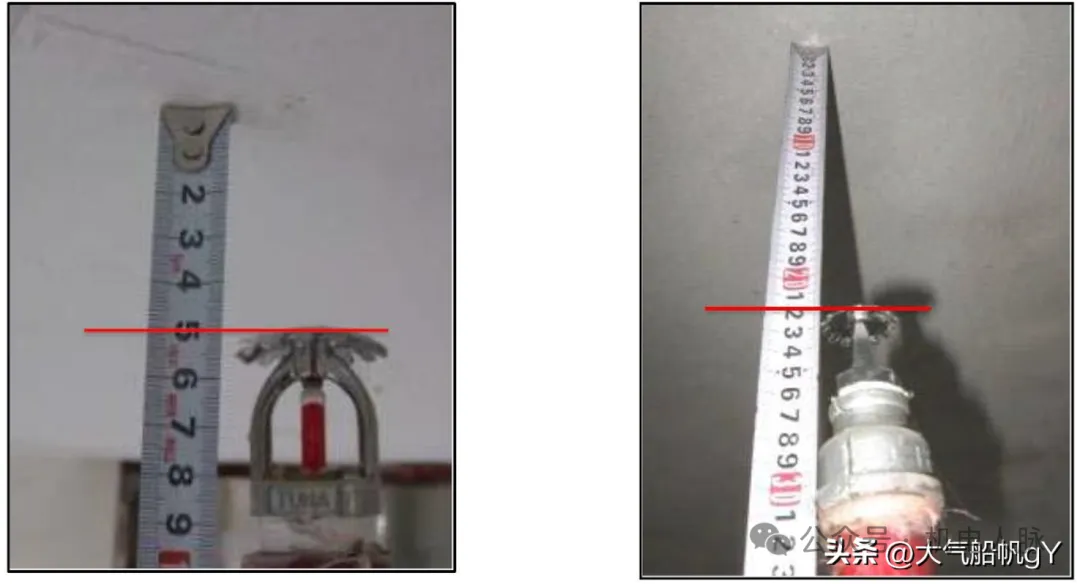

7.1.6 除吊顶型洒水喷头及吊顶下设置的洒水喷头外，直立型、下垂型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离应为75nnn -150nnn。

验收规范：GB50084-2017《自动喷水灭火系统设计规范》

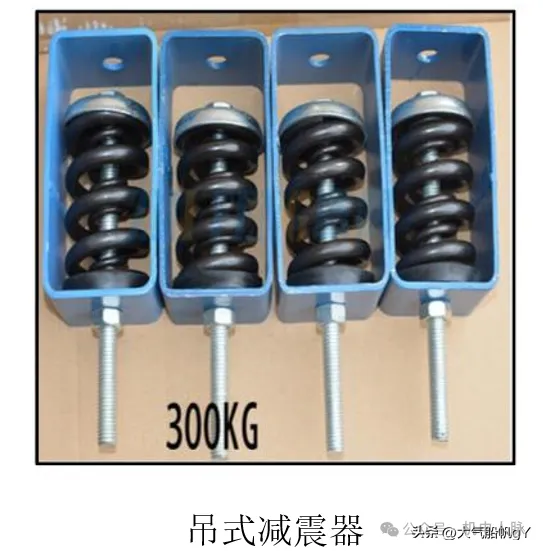

说明：

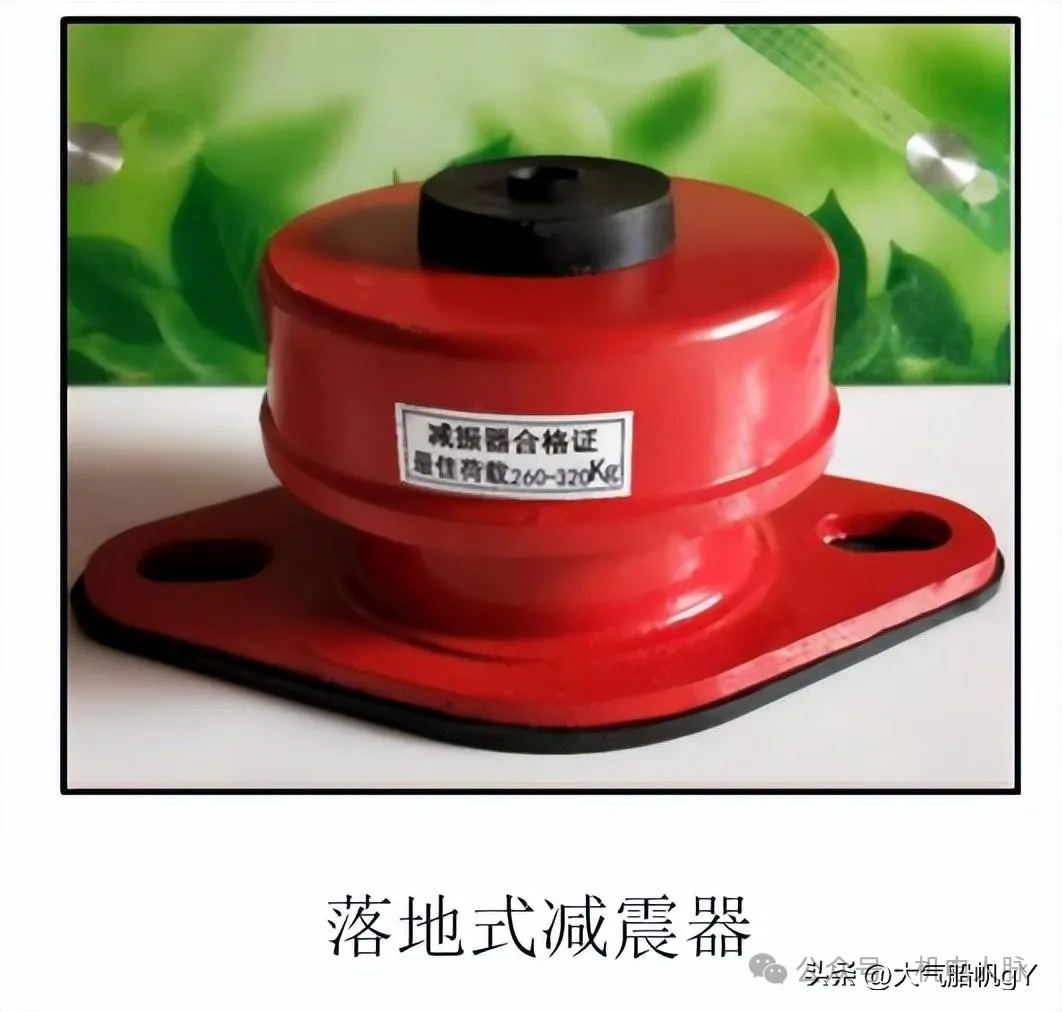

1. 产生震动的设备应按规范要求设置减震措施；

2. 风机安装大样图通过审批后才进行施工，并确保其安装方式及减震器规格能承受风机的重量。

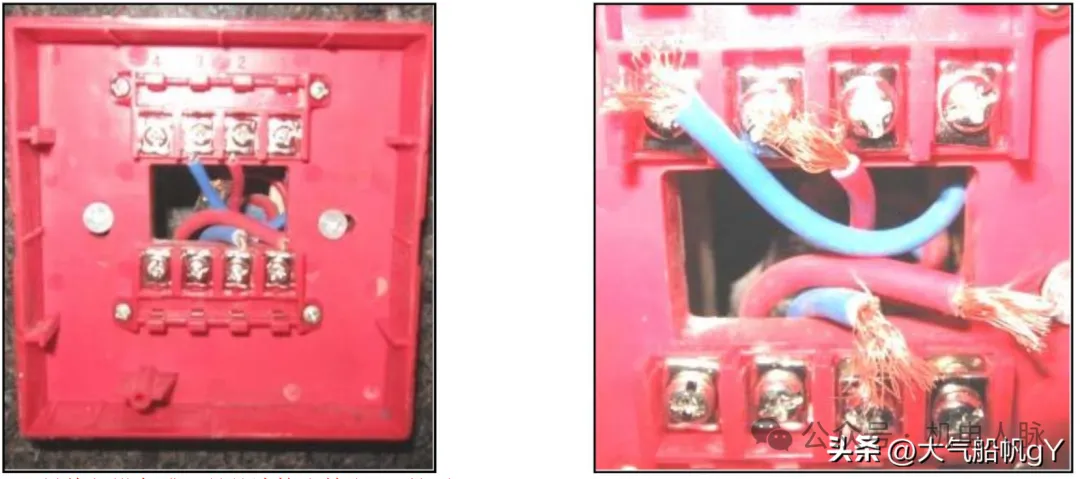

17.2.2 导线与设备或器具的连接应符合下列规定：

1 截面积在 l0mm2及以下的单股铜芯线和单股铝／铝合金芯线可直接与设备或器具的端子连接。

2 截面积在 2. 5 mm2及以下的多芯铜芯线应接续端子或拧紧搪锡后再与设备或器具的端子连接。

3 截面积大于 2. 5mm2的多芯铜芯线，除设备自带插接式端子外，应接续端子后与设备或器具的端子连接；多芯铜芯线与插接式端子连接前，端部应拧紧搪锡。

4 多芯铝芯线应接续端子后与设备、器具的端子连接，多芯铝芯线接续端子前应去除氧化层并涂抗氧化剂，连接完成后应清洁干净。

验收规范：GB50303-2015建筑电气工程施工质量验收规范

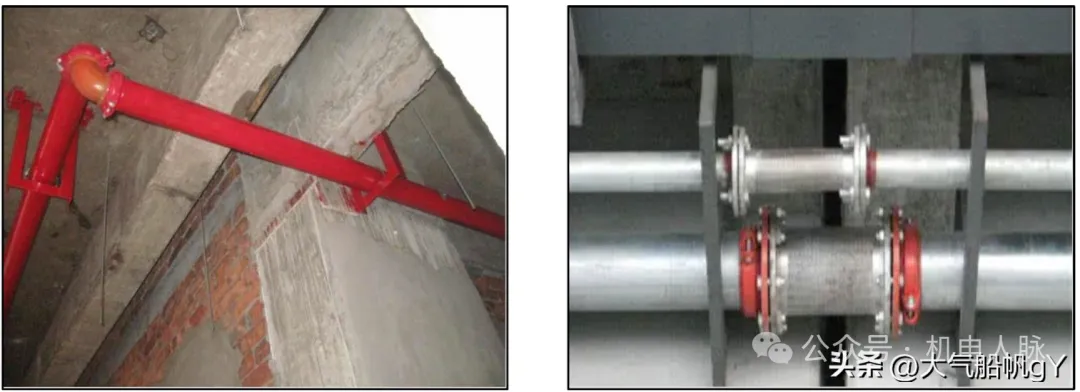

5.1.16 管道穿过建筑物的变形缝时，应采取抗变形措施。穿过墙体或楼板时应加设套管 ，套管长度不得小于墙体厚度 ;穿过楼板的套管其顶部应高出装饰地面 20mm;穿过卫生间或厨房楼板 的套管，其顶部应高出装饰地面 50mm，且套管底 部应与楼板底 面相平 。套管与管道 的间隙应采用不燃材料填塞密实。

GB50261-2017《自动喷水灭火系统施工及验收规范》
