【微分享】一组消防水泵两条吸水管之间、两条出水管之间是否要​设置连通管？

2024-07-17



【重磅推出】“散装顾问”服务
一、一组消防水泵两条吸水管之间、两条出水管之间是否要设置连通管？

二、规范组回复不需要设置连通管。

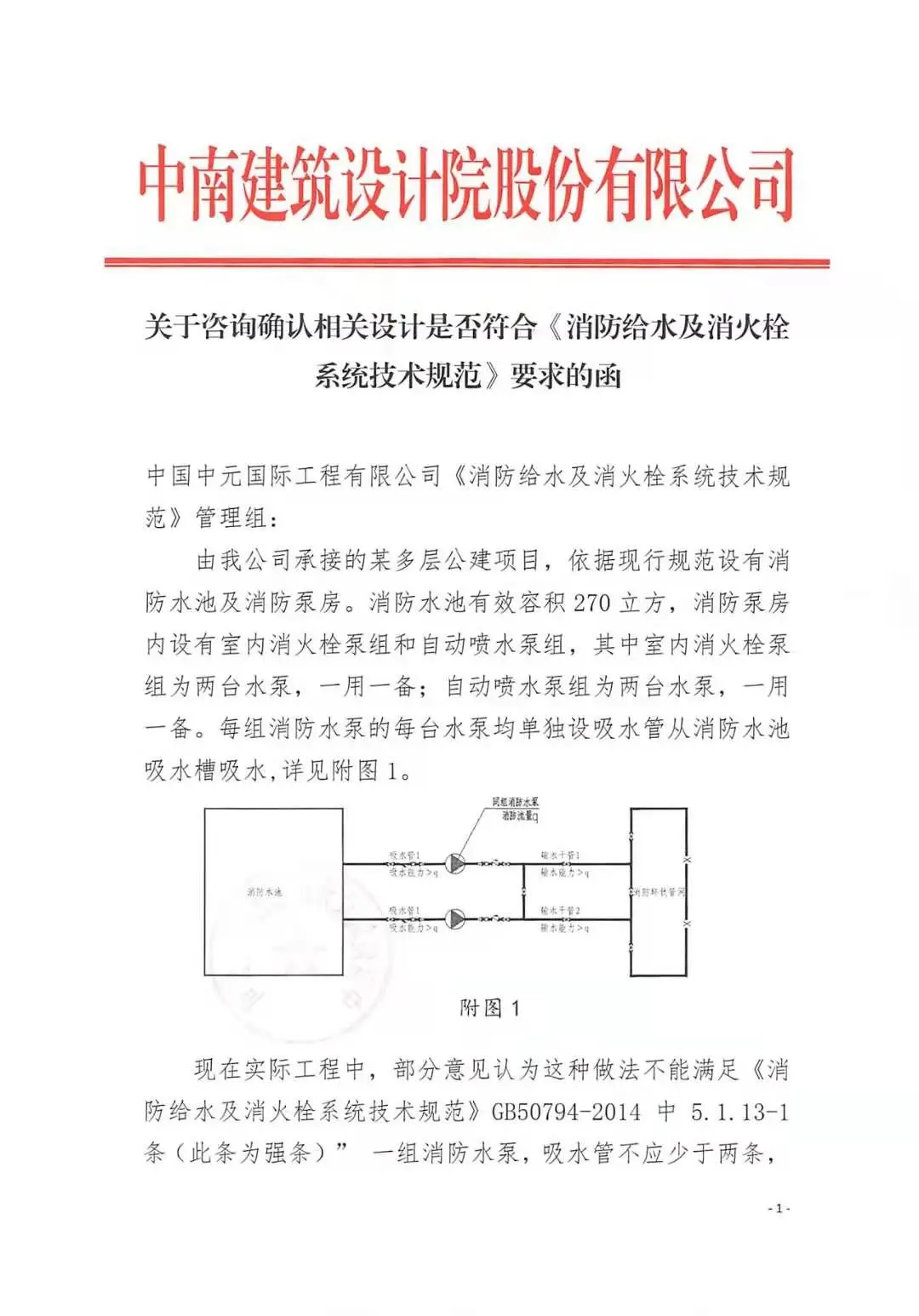

关于咨询确认相关设计是否符合
《消防给水及消火栓系统技术规范》要求的函

中国中元国际工程有限公司《消防给水及消火栓系统技术规范》管理组：

由我公司承接的某多层公建项目，依据现行规范设有消防水池及消防泵房。消防水池有效容积270立方，消防泵房内设有室内消火栓泵组和自动喷水泵组，其中室内消火栓泵组为两台水泵，一用一备；自动喷水泵组为两台水泵，一用一备。每组消防水泵的每台水泵均单独设吸水管从消防水池吸水槽吸水，详见附图1。

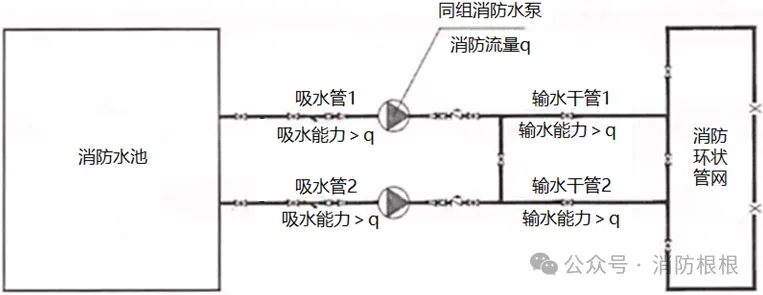

附图1

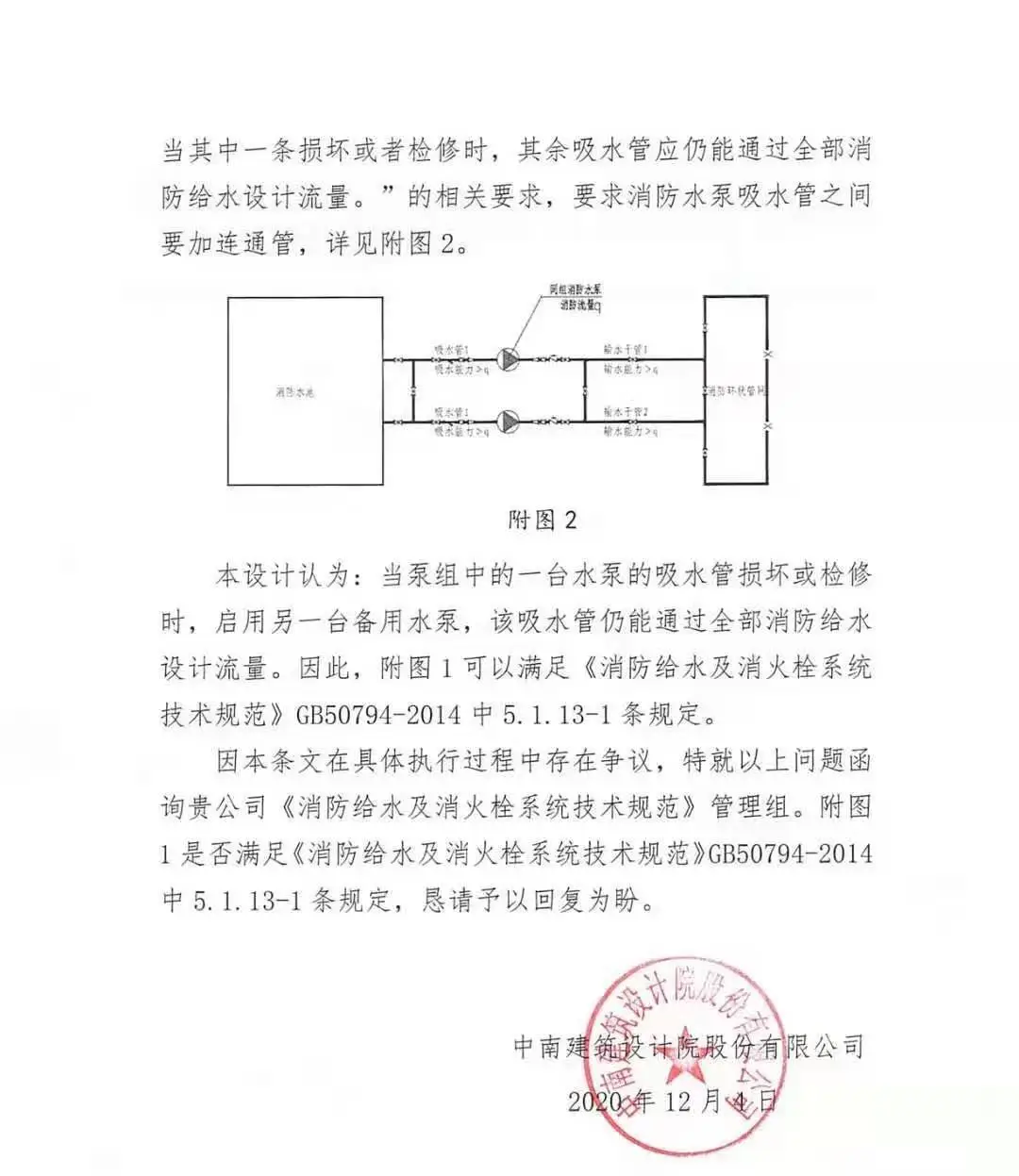

现在实际工程中，部分意见认为这种做法不能满足《消防给水及消火栓系统技术规范》GB50794-2014中5.1.13-1条（此条为强条）“一组消防水泵，吸水管不应少于两条，当其中一条损坏或者检修时，其余吸水管应仍能通过全部消防给水设计流量。”的相关要求，要求消防水泵吸水管之间要加连通管，详见附图2。

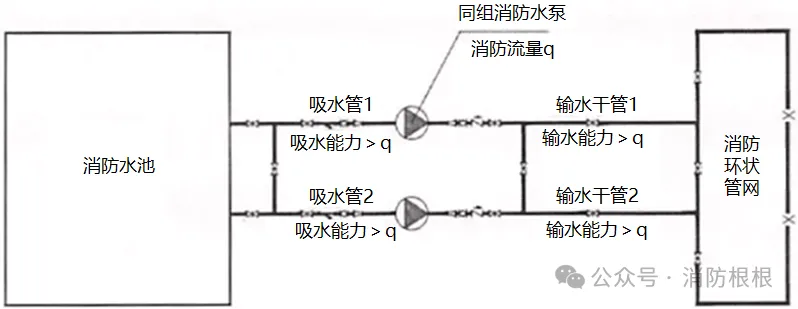

附图2

本设计认为：当泵组中的一台水泵的吸水管损坏或检修时，启用另一台备用水泵，该吸水管仍能通过全部消防给水设计流量。因此，附图1可以满足《消防给水及消火栓系统技术规范》GB50794-2014中5.1.13-1条规定。


因本条文在具体执行过程中存在争议，特就以上问题函询贵公司《消防给水及消火栓系统技术规范》管理组。附图1是否满足《消防给水及消火栓系统技术规范》GB50794-2014中5.1.13-1条规定，恳请予以回复为盼。


中南建筑设计院股份有限公司

2020年12月4日

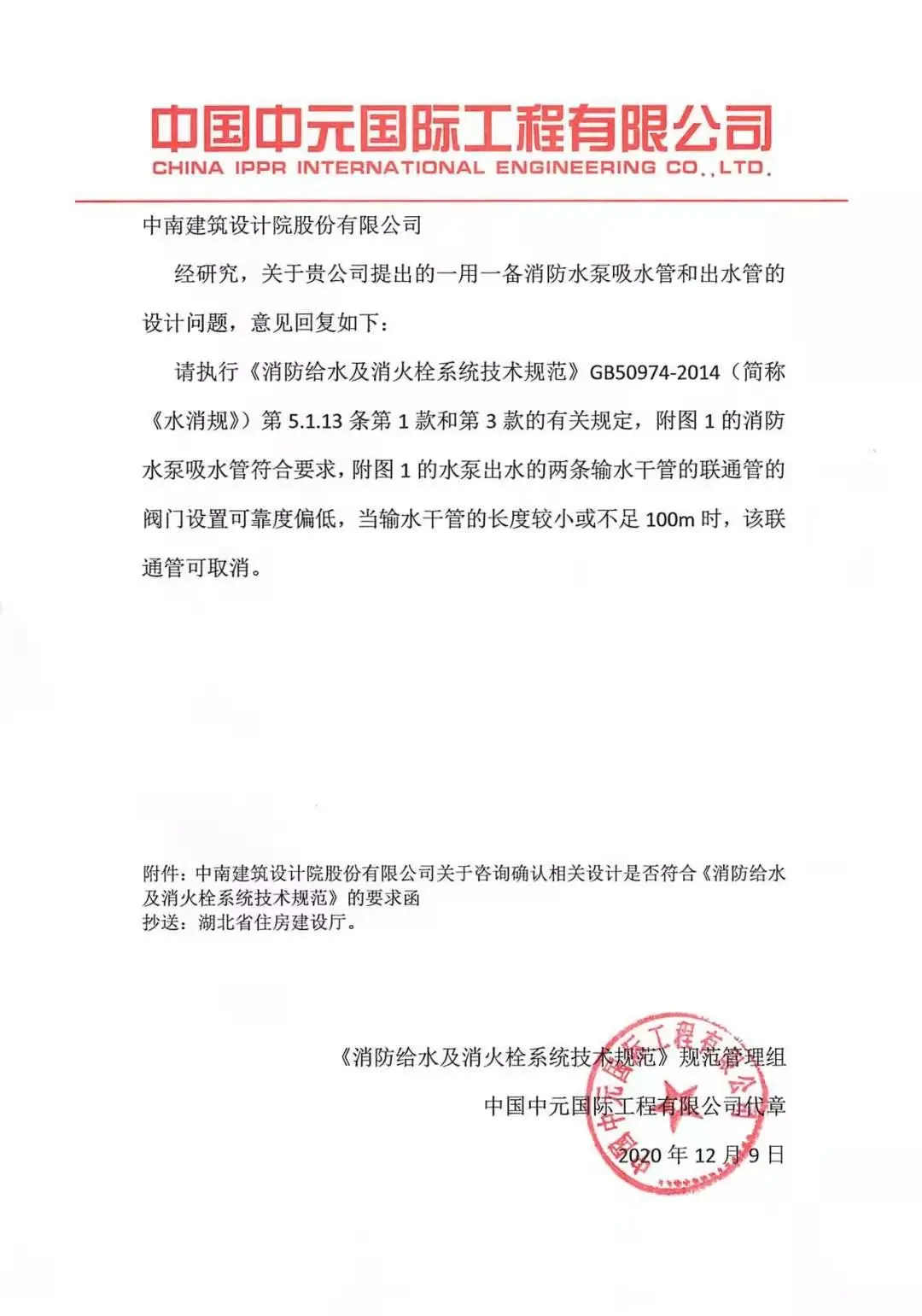

中南建筑设计院股份有限公司

经研究，关于贵公司提出的一用一备消防水泵吸水管和出水管的设计问题，意见回复如下：


请执行《消防给水及消火栓系统技术规范》GB50974-2014（简称《水消规》）第5.1.13条第1款和第3款的有关规定，附图1的消防水泵吸水管符合要求，附图1的水泵出水的两条输水干管的联通管的阀门设置可靠度偏低，当输水干管的长度较小或不足100m时，该联通管可取消。


附件：中南建筑设计院股份有限公司关于咨询确认相关设计是否符合《消防给水及消火栓系统技术规范》的要求函


抄送：湖北省住房建设厅。


《消防给水及消火栓系统技术规范》规范管理组

中国中元国际工程有限公司
2020年12月9日

规范管理组及部局文件-消防复函汇编
下载请点击阅读原文
http://app.mep-link.com.cn/EngineeringDataInfo.aspx?id=2402
