【微分享】风机安装做法大样图

2024-07-17



【重磅推出】“散装顾问”服务

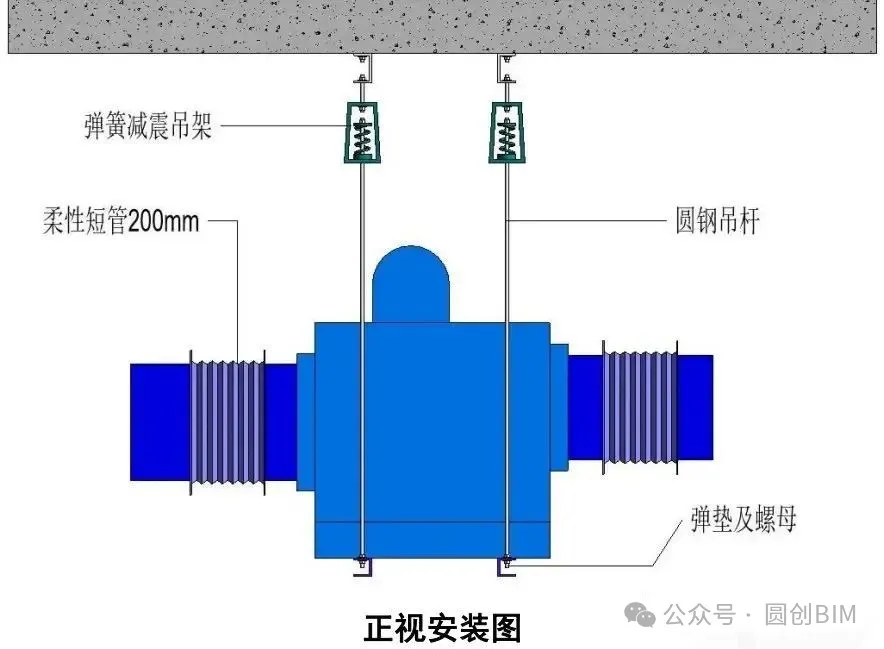

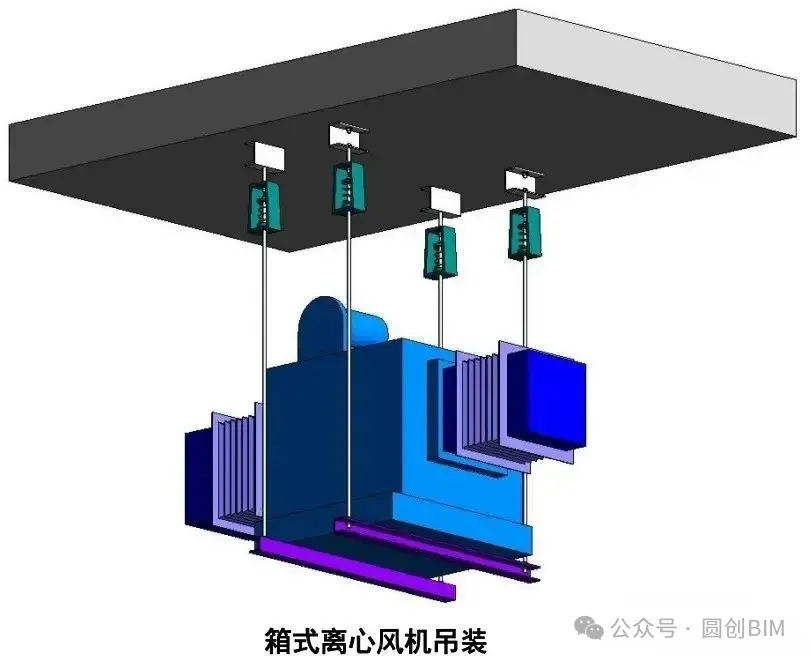

一.箱式离心风机吊装做法

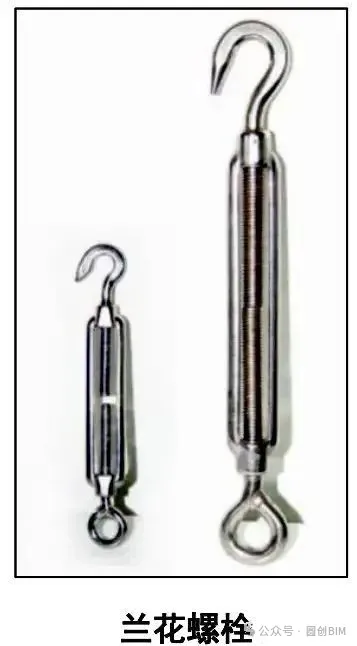

1、机组震动小,一般情况下可以刚性安装,采用兰花螺栓;如有特殊防震要求时,可设吊式减震器;

2、吊装风机箱吊杆长度>1m时,应采取防止晃动措施;

3、圆钢吊杆规格根据设备重量选择,圆钢icon不能用通丝杆代替。

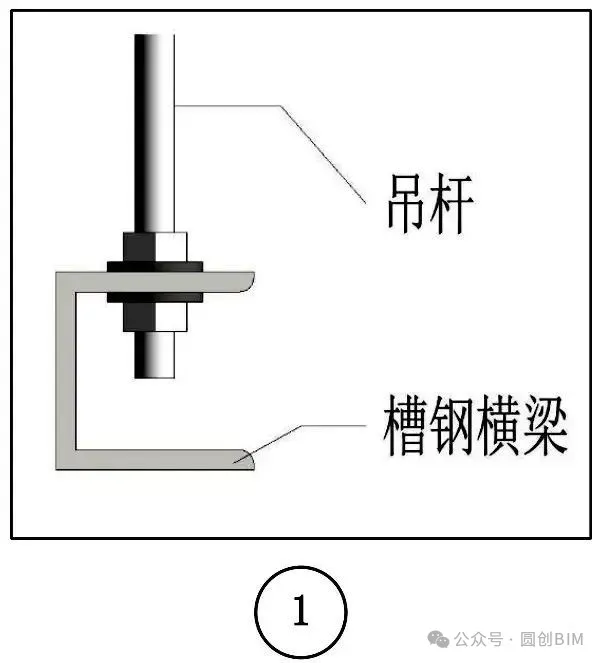

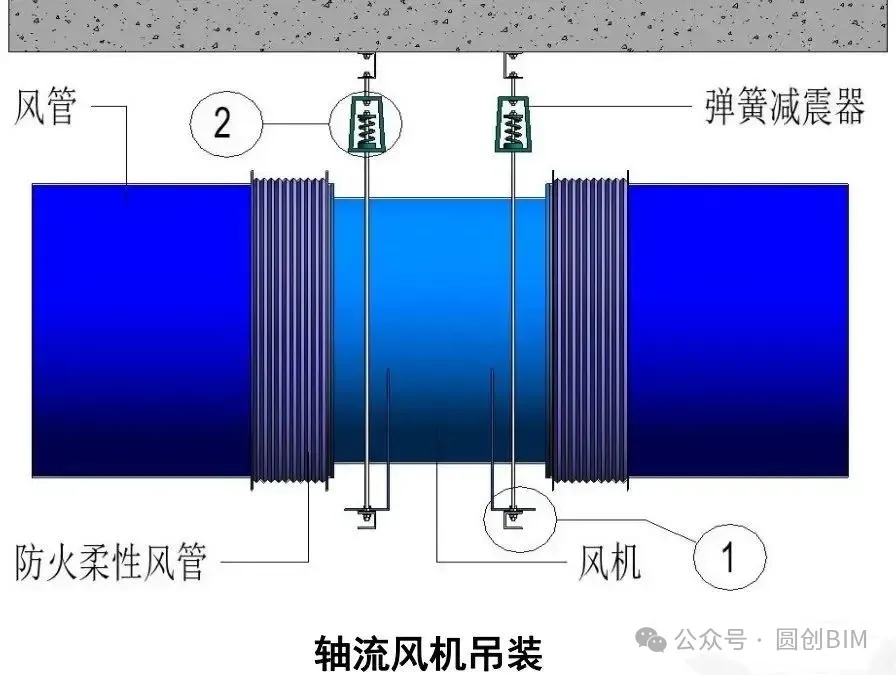

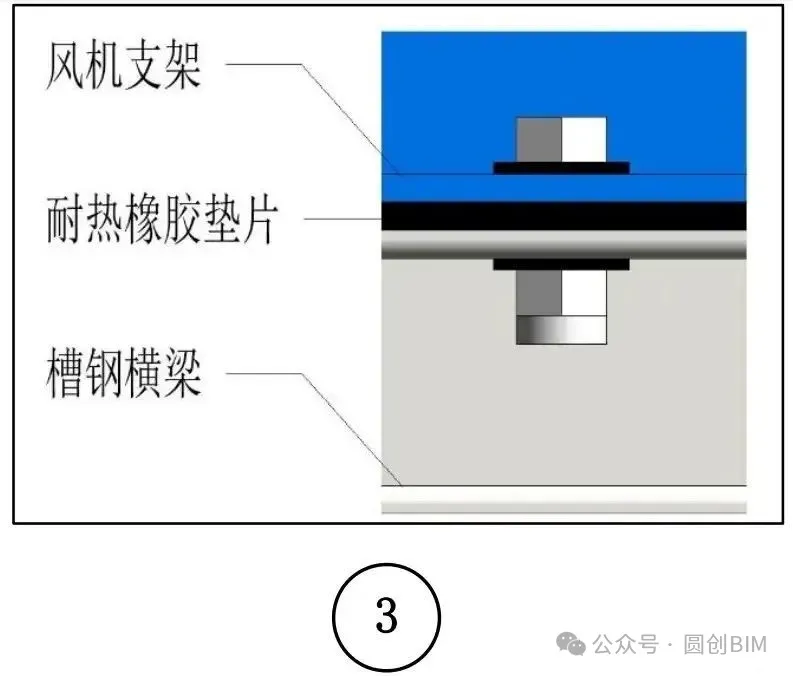

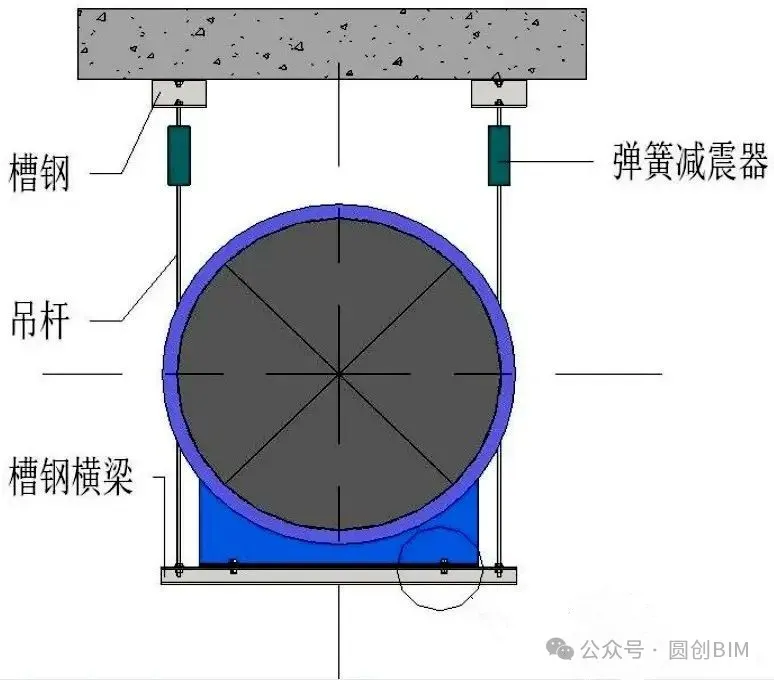

二.轴流风机吊装做法

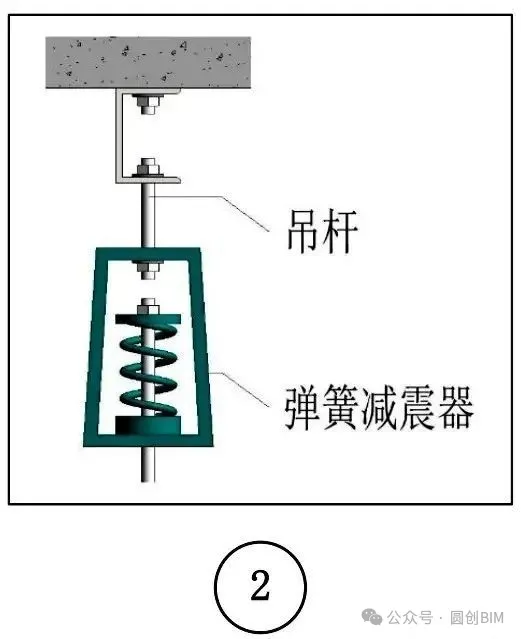

吊架减震器型号根据计算确定,减震器吊架上下螺杆长度按安装高度现场确定。

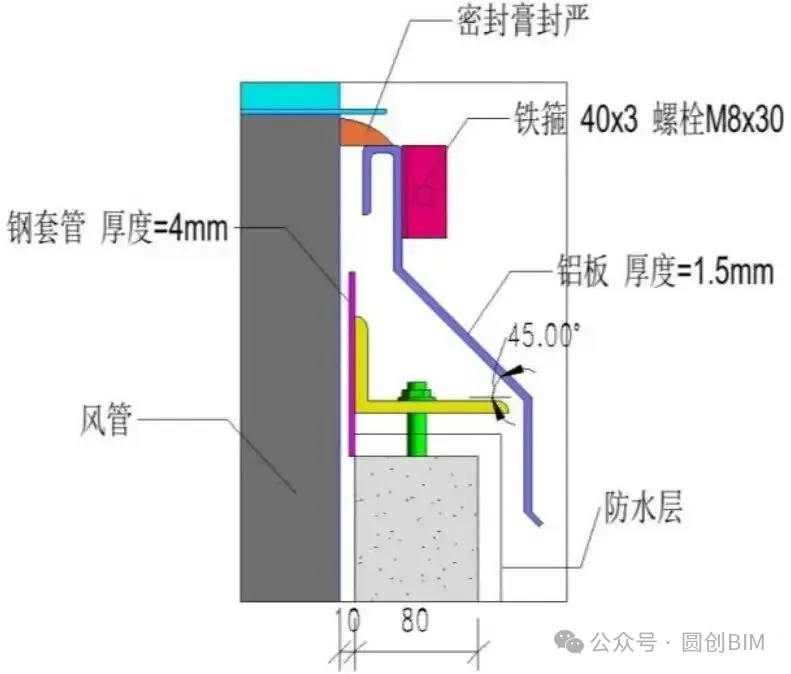

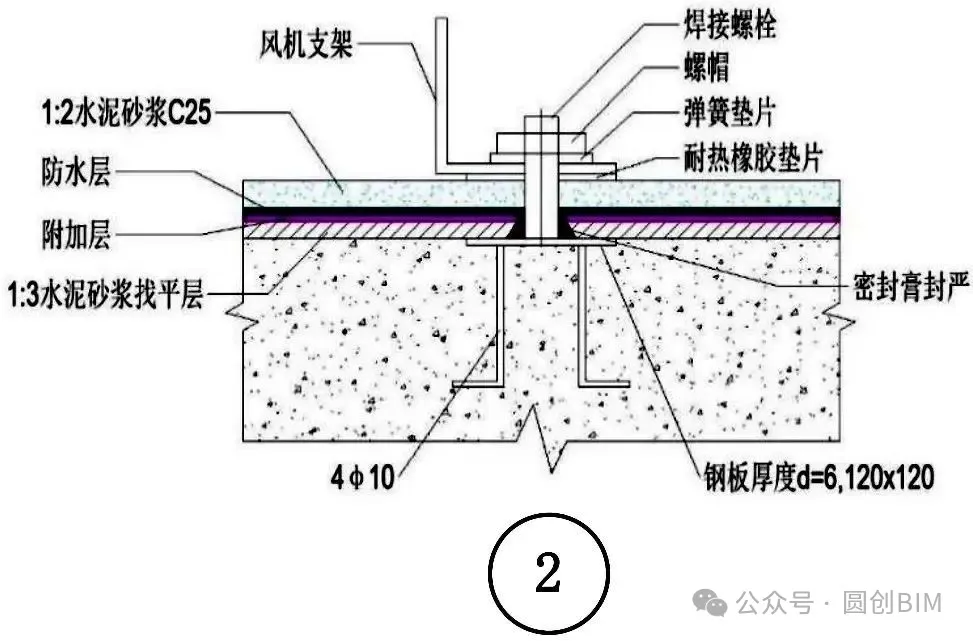

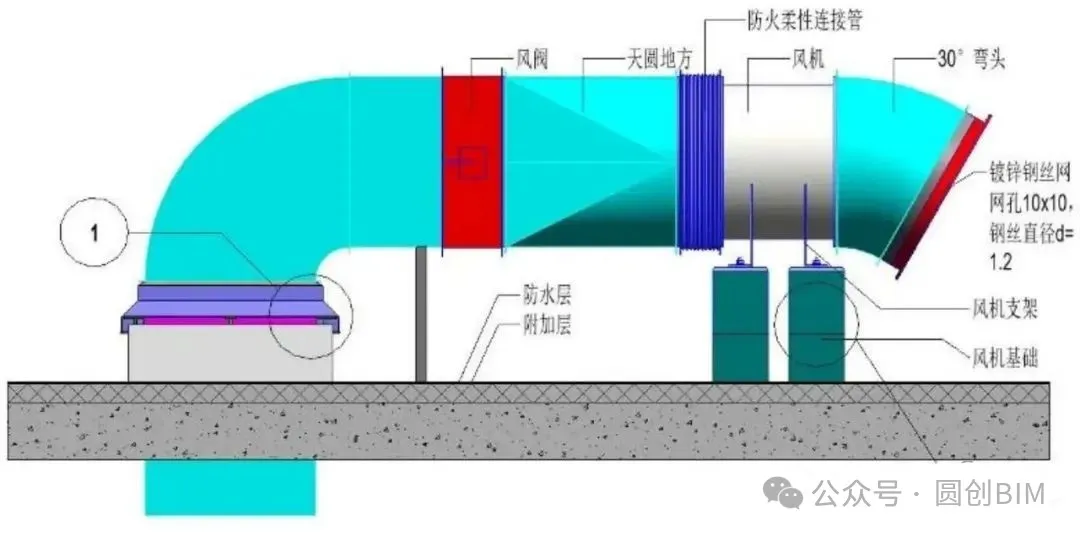

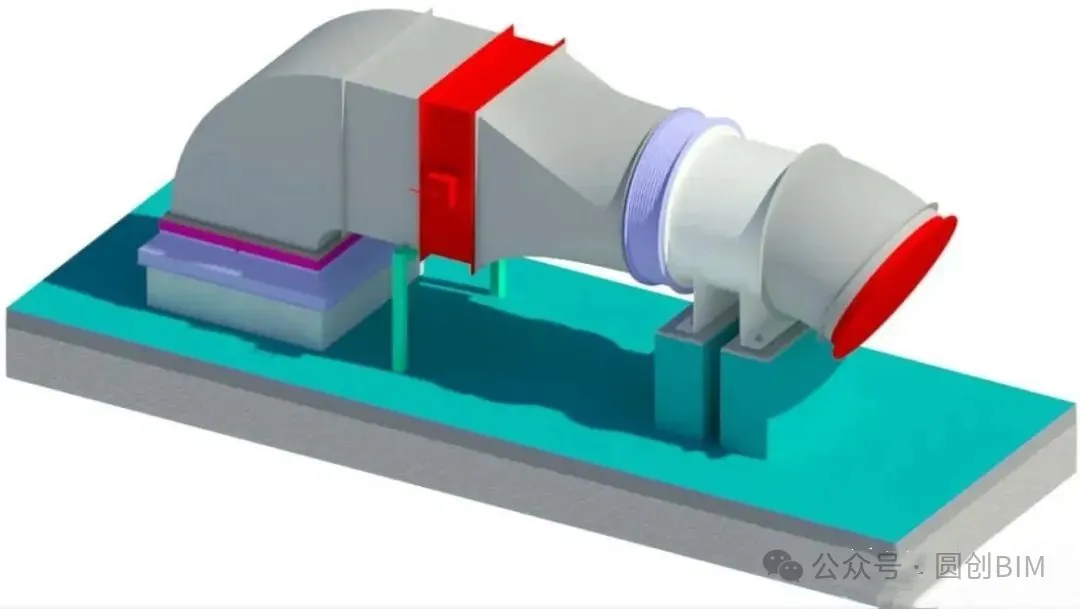

三.轴流风机在屋面上(风管穿屋面)安装做法

1、当风机支架的侧面固定螺栓距离≤55cm,风机基础可以做成一个整体;

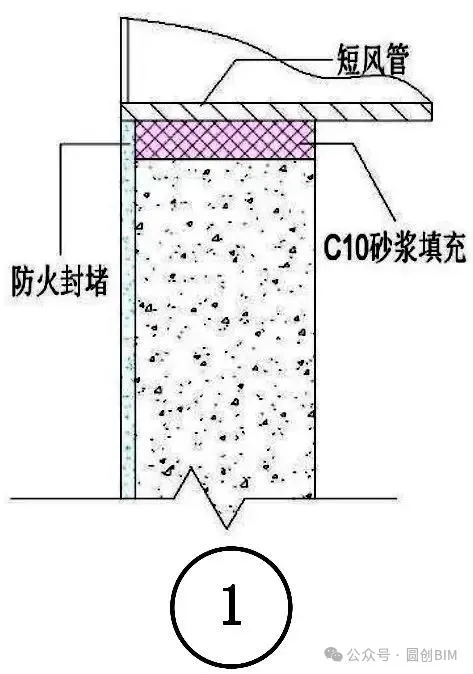

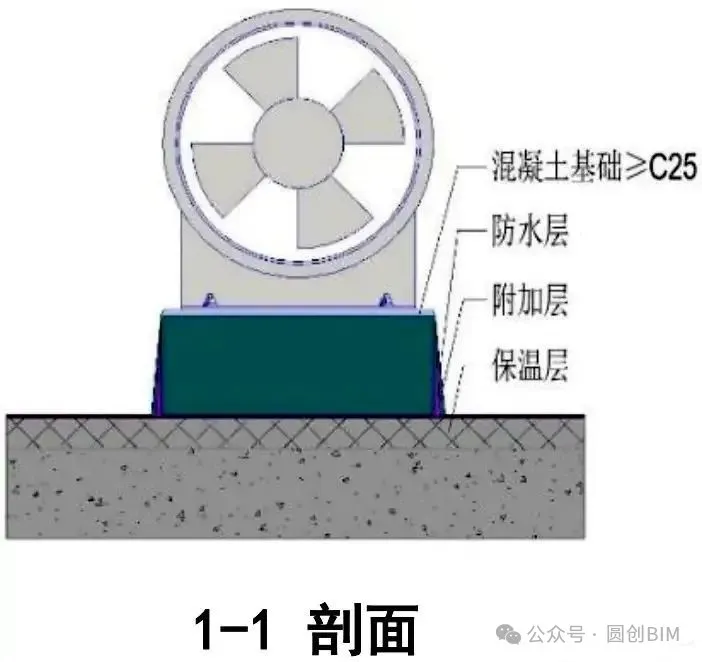

2、混凝土基础中的钢筋保护层厚度为3cm,基础高度≥50cm(完成面);

3、基础安装平面要求平整光洁;

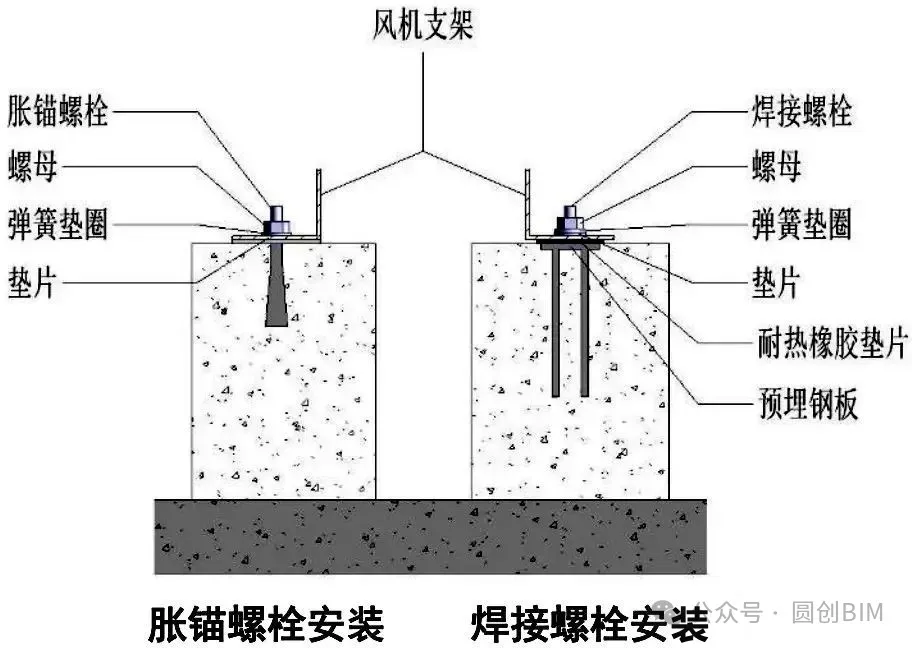

4、胀锚螺栓及焊接螺栓要根据风机型号进行选择;

5、风管出风井处设支架。

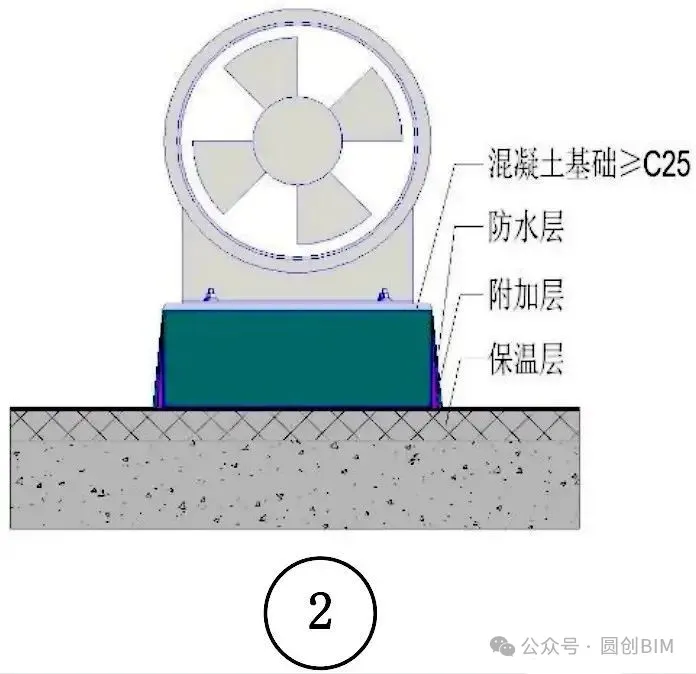

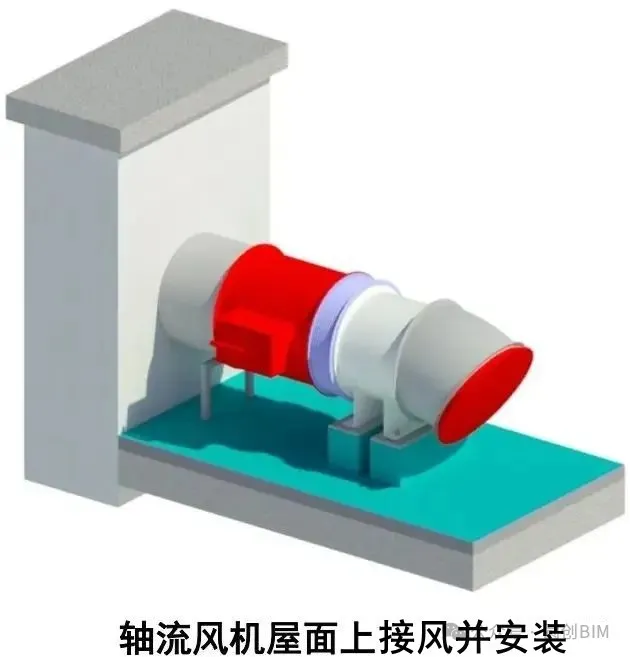

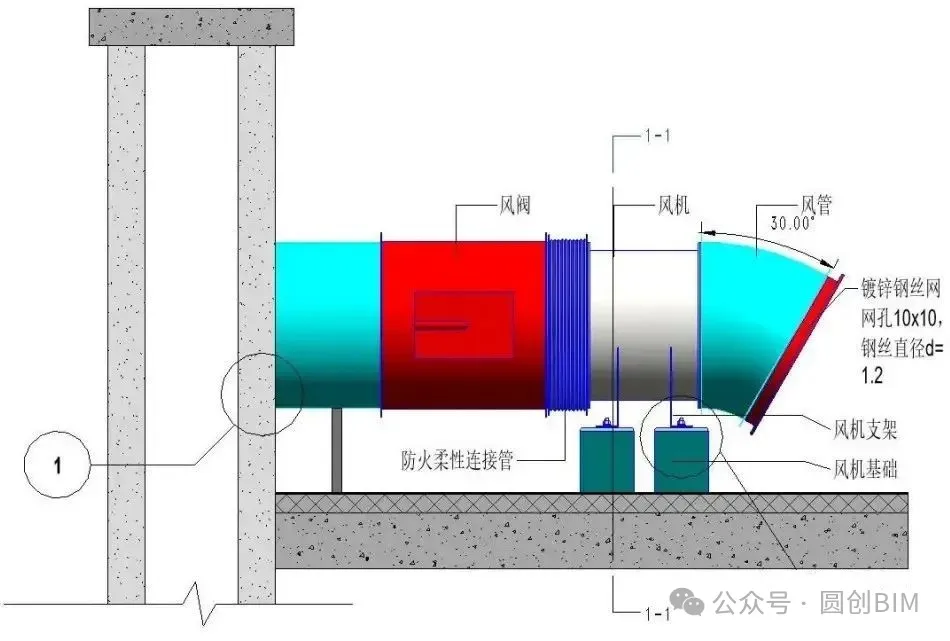

四.轴流风机在屋面上(接风井)安装做法

1、当风机支架的侧面固定螺栓距离≤55cm,风机基础可以做成一个整体;

2、混凝土基础中的钢筋保护层厚度为3cm,基础高度≥35cm(完成面);

3、基础安装平面要求平整光洁;

4、胀锚螺栓及焊接螺栓要根据风机型号进行选择;

5、风管出风井处设支架。

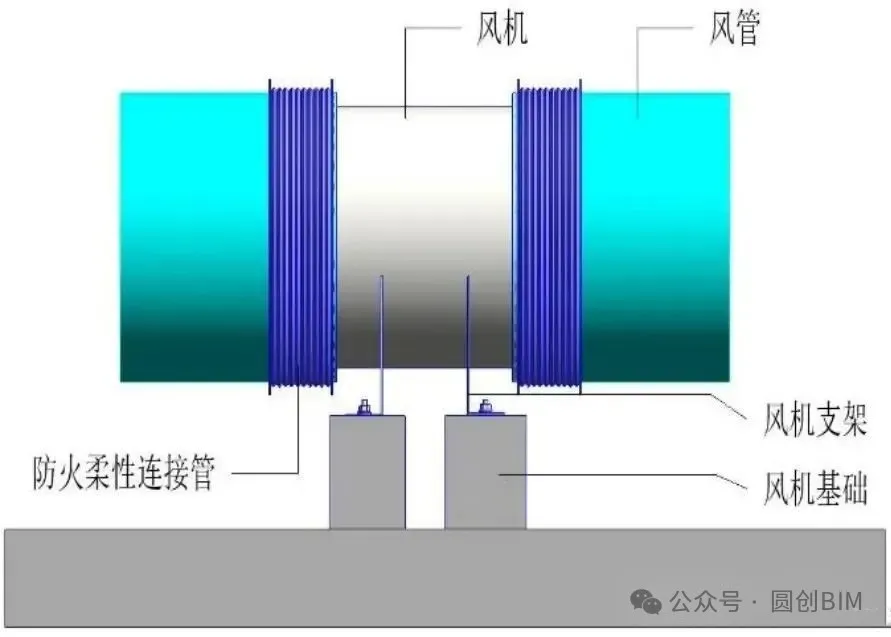

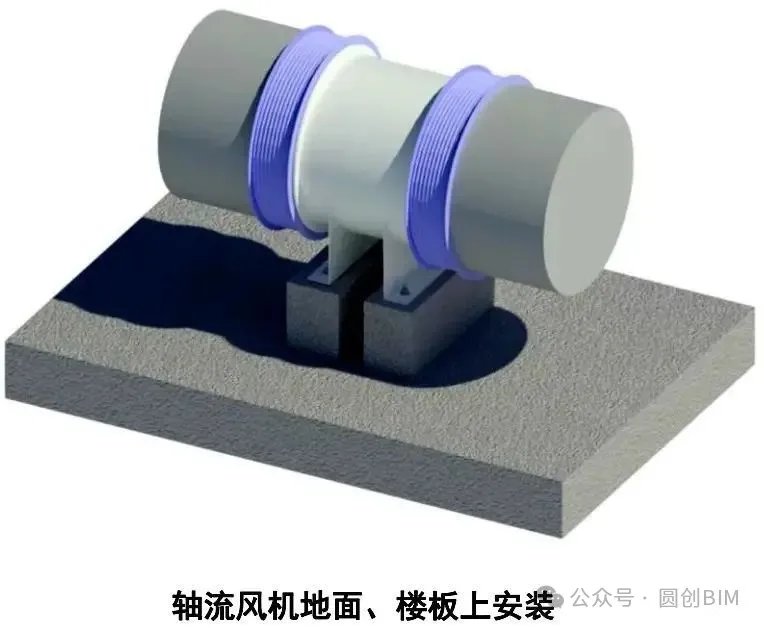

五.轴流风机在地面和楼板上安装做法

1、当风机支架的侧面固定螺栓距离≤55cm,风机基础可以做成一个整体;

2、混凝土基础中的钢筋保护层厚度为3cm,基础高度≥35cm(完成面);

3、基础安装平面要求平整光洁;
4、胀锚螺栓及焊接螺栓要根据风机型号进行选择。
