为使机电安装工程质量达到优良的标准，项目部应建立“横向到边、纵向到底、控制有效”的质量管控体系，质量责任落实到人。除了要严格执行“三检制”（自检、互检、交接检），还应大力推行项目质量管控四项制度：
①深化设计制
②样板引路制
③放线制
④标签验收制。
一
深化设计制
  • 合理的综合布置各专业管线，减少由于管线冲突造成的返工，使现场更加美观。
  • 优化完善各系统的设计方案，提高机电安装工程的施工品质，缩短施工周期。
  • 根据现场实际情况对图纸进行深化，使之达到施工深度的要求。
  • 对设计的管线和设备参数进行全面的复核，在满足功能和规范的前提下优化方案的选择，提高工程经济效益。
  • 有利于施工企业与国际惯例接轨。

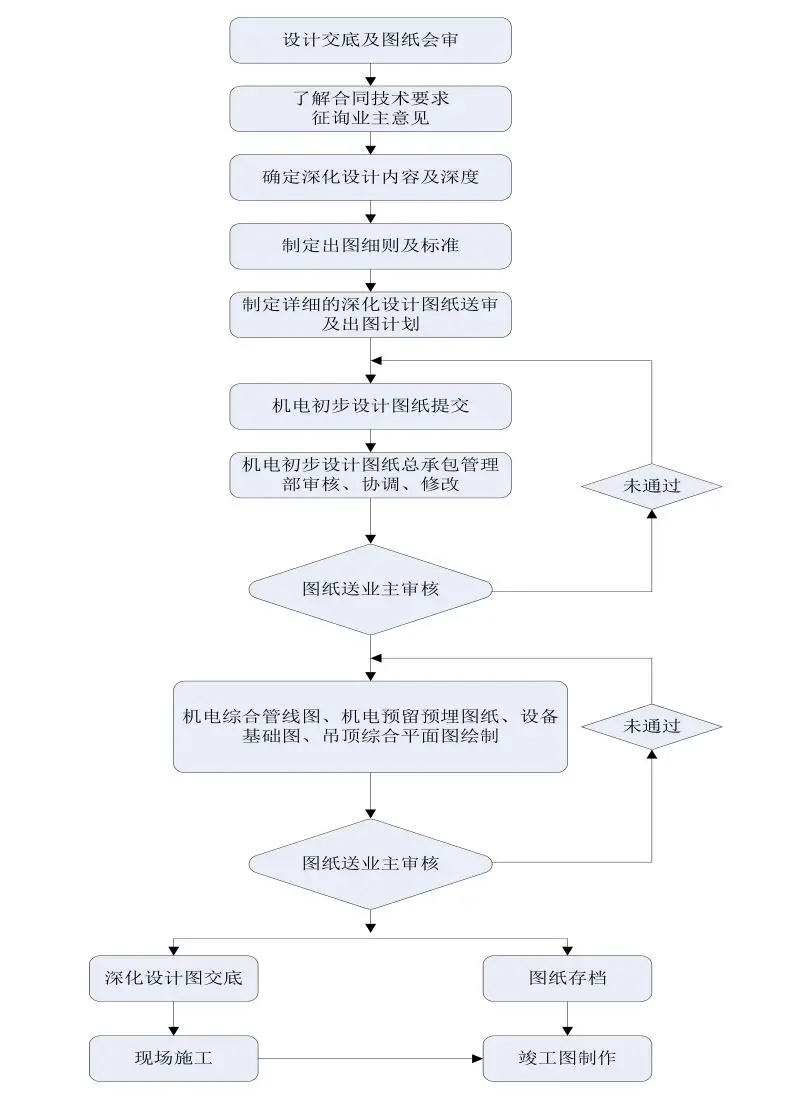

深化设计流程：

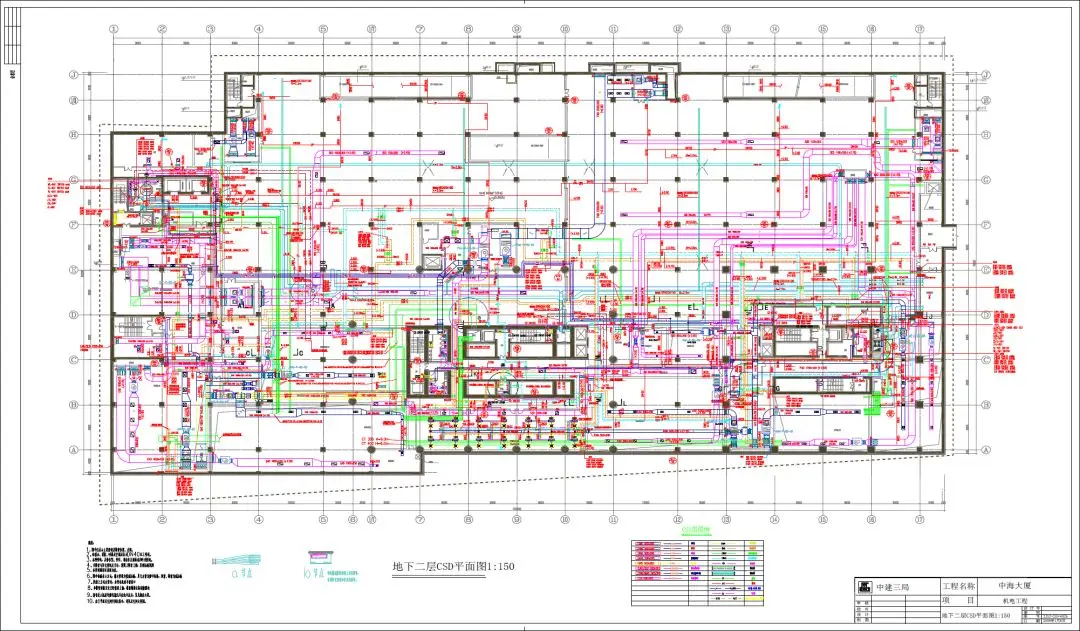

综合管线深化设计平面图：
说明：通过对各专业管线的叠加，便于深化各管线交叉、冲突的部位，使施工过程中减少返工。深化设计施工图的图名、图号、图框、线型、线宽、标识及说明均需有统一标准。

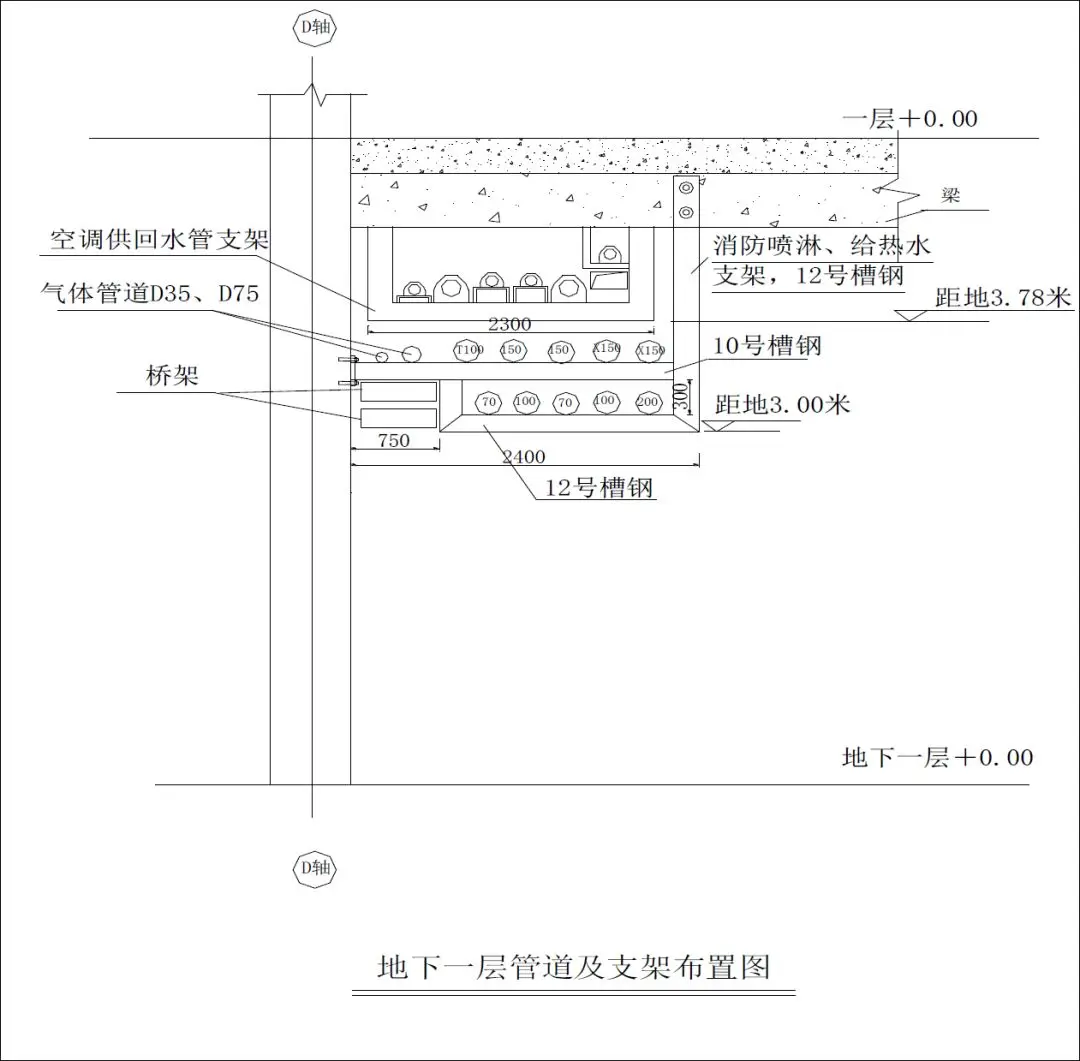

局部管线综合排布剖面图：
说明：
  • 各专业管线排布合理，层次清晰，整齐美观。
  • 管线支架设置合理，安装牢固，体现了良好的安装风格。
  • 各专业管线、支架的间距和标高明确，便于指导施工。

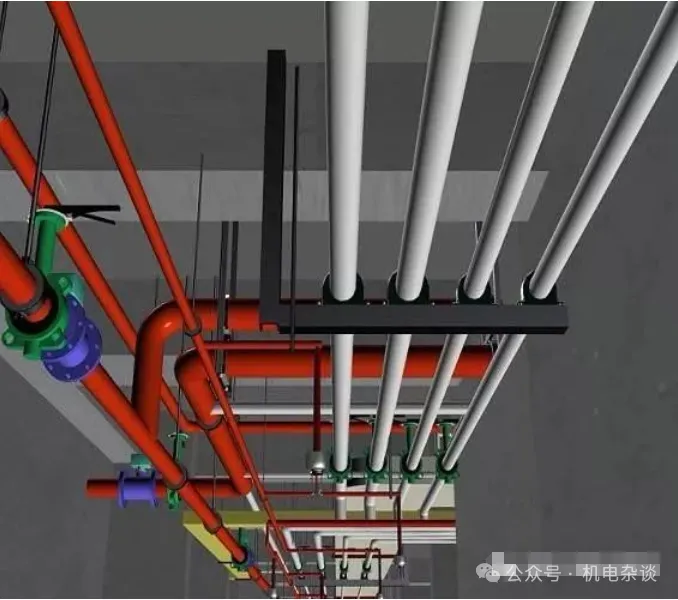

管线综合排布三维效果图：

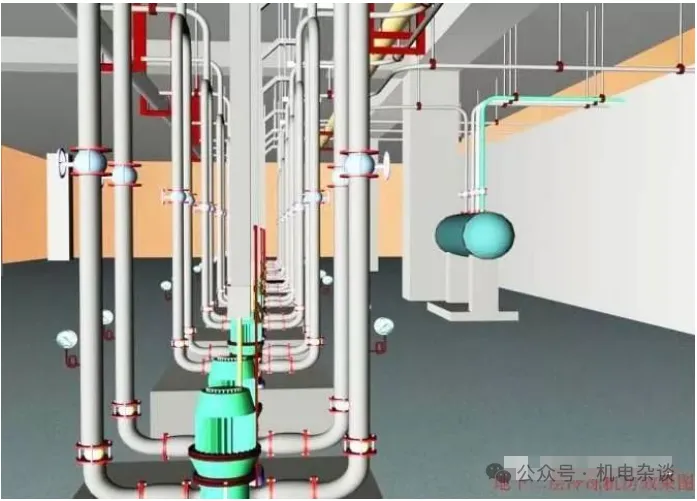

机房深化设计三维效果图：
说明：利用BIM技术进行三维建模，能够将各专业管线数据进行融合，可以直观的呈现机电安装效果，我们能够及早发现管线可能出现的交叉碰撞，并做出有针对性的优化布局。这样可以减少管线的相互避让或翻弯，极大的降低了返工的机率及材料的浪费。设备、管线及支架的安装也将更加合理有序、美观整齐。

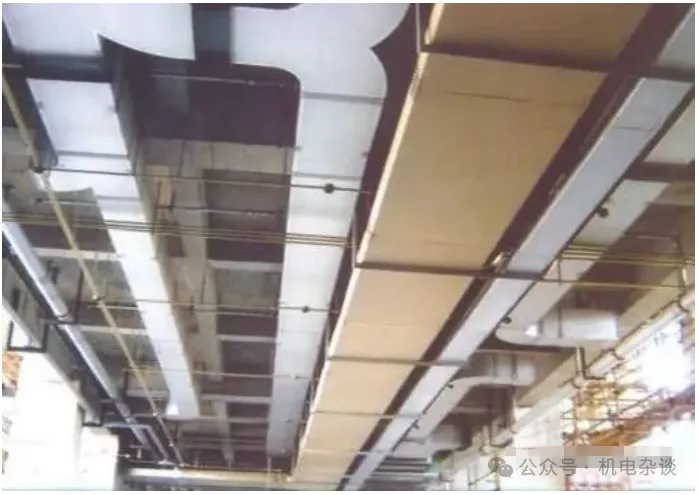

吊顶内管线综合排布：

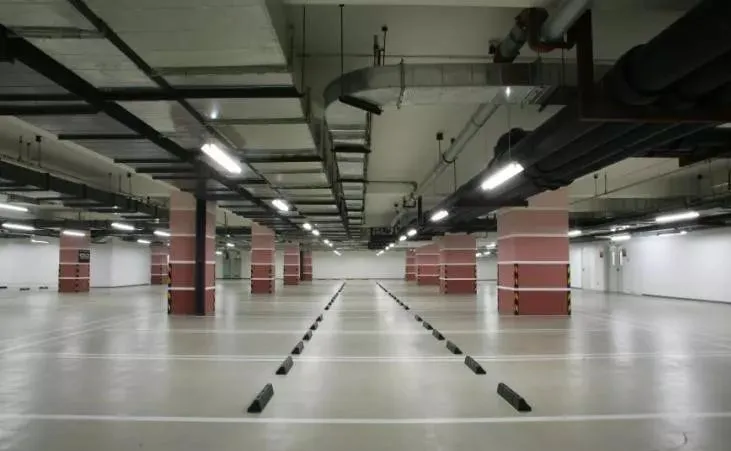

地下车库管线综合排布：
说明：
  • 管线综合排布应遵循的原则：①有压管让无压管；②水、电管让风管；③小管让大管；④电气管线与水管保持适当距离，尽量不要布置在水管下方；⑤尽量使用联合支架。
  • 吊顶及管廊内的管线综合排布是机电安装的难点，这些地方的标高及空间有限，管线排布容易冲突。在布局时要同时考虑施工空间、设备安装空间及日后的检查维修空间。

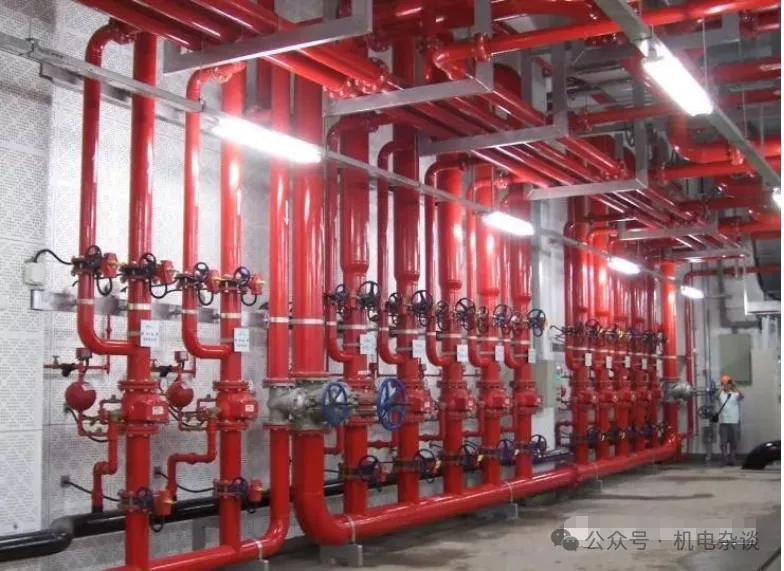

消防泵房管道综合排布：

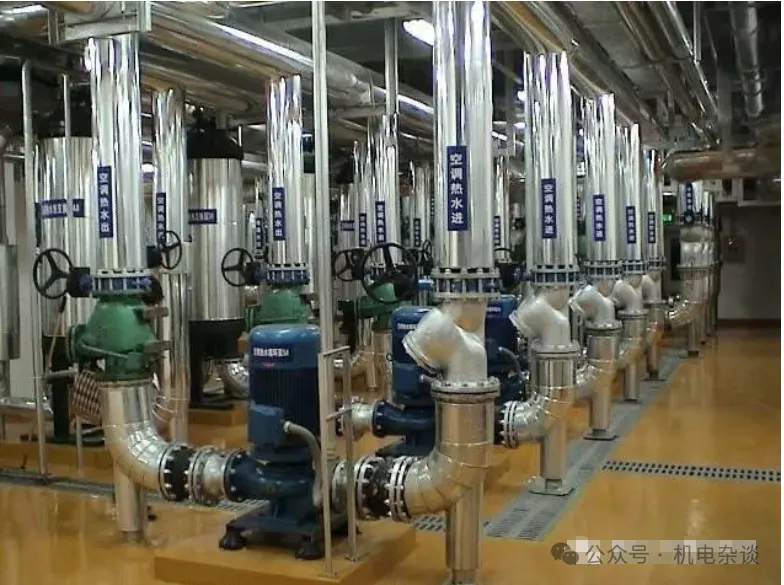

空调机房管道、设备综合排布：
说明：
  • 机房设备、管线及支架排布应整齐有序、构架清晰合理，符合设计及规范要求。
  • 阀门、仪表及其它附件安装高度一致，且便于操作、检查。
  • 机房要做到有组织排水；为设备的进出、检修及人员的操作留出足够的空间。
二
样板引路制
  • 推行样板引路制可以直观呈现安装所要达到的效果。可以为施工技术交底和质量检查验收提供统一的安装标准和尺度。
  • 针对施工的难点和工序的重点，推行样板引路制能够有效消除质量通病，提高安装水平。

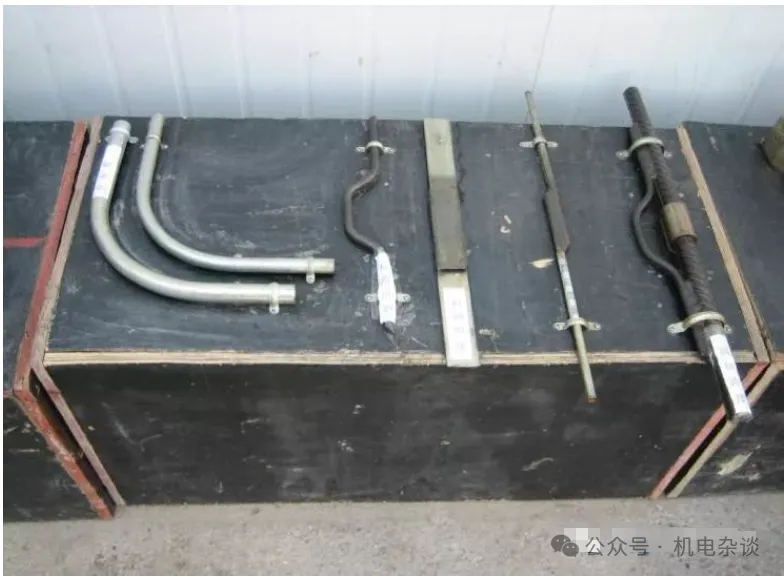

电管煨弯样品、接地圆钢、扁钢焊接样品：

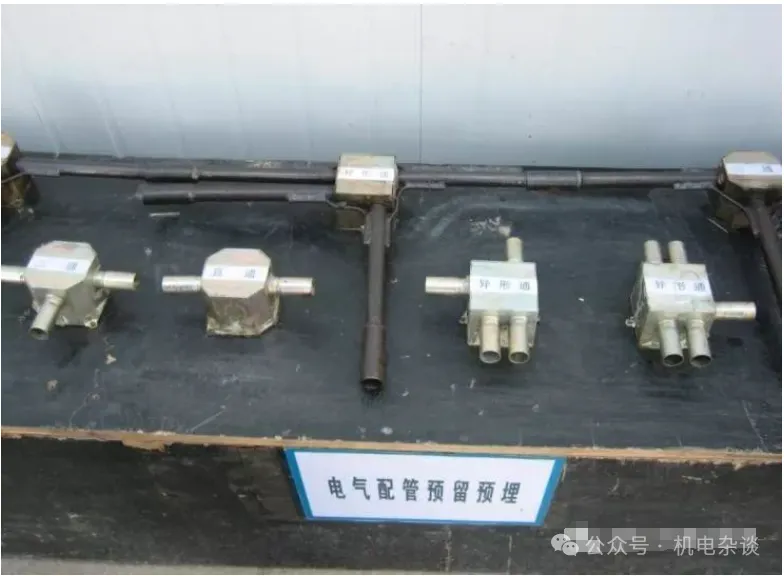

预埋线盒装配样品、电管与线盒圆钢跨接样品：

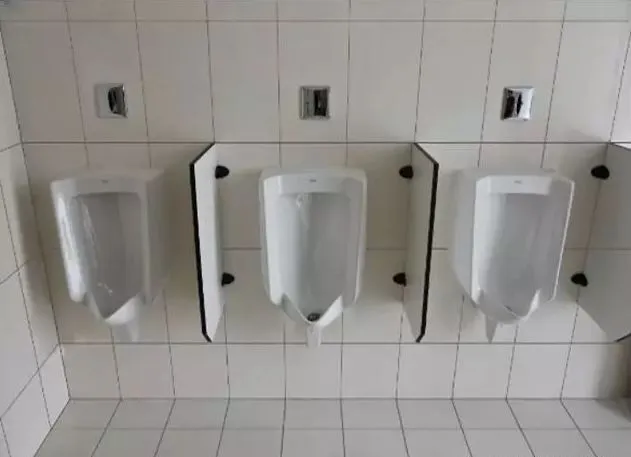

感应式小便斗安装样板：
说明：
  • 小便斗中心线与墙砖对缝吻合，居中布置美观合理。
  • 小便斗与墙面接缝紧密，观感良好。

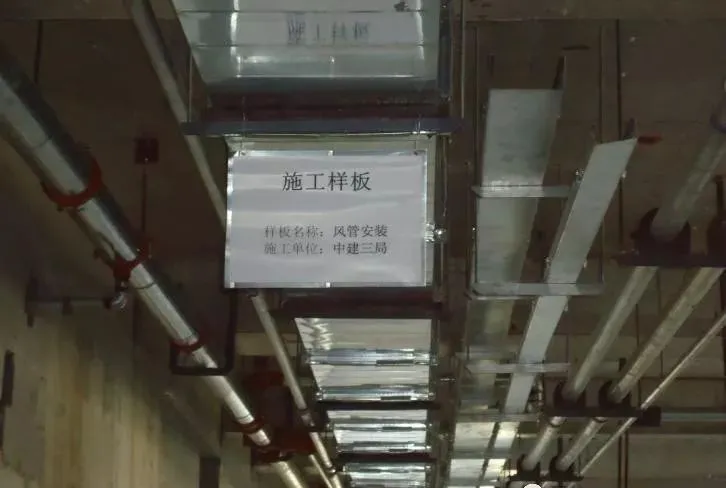

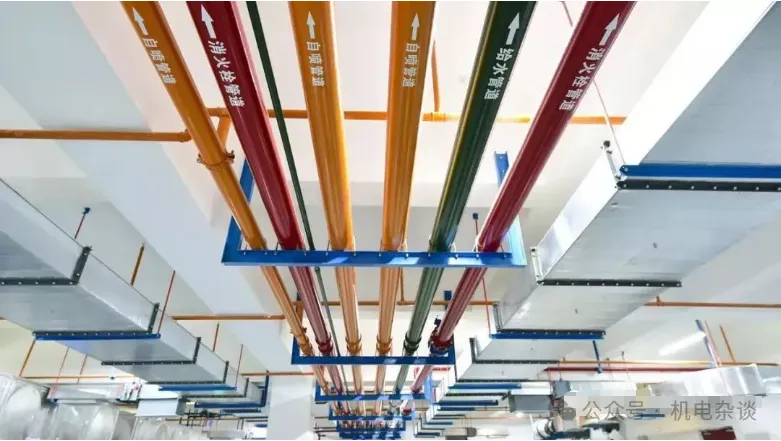

走廊机电综合管线安装样板：
说明：走廊一般是机电施工的重点，选取标准层设立样板，及时发现问题，方便后期大规模施工。

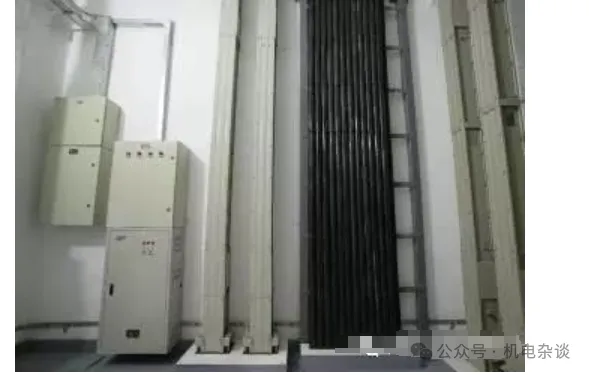

电井安装样板：

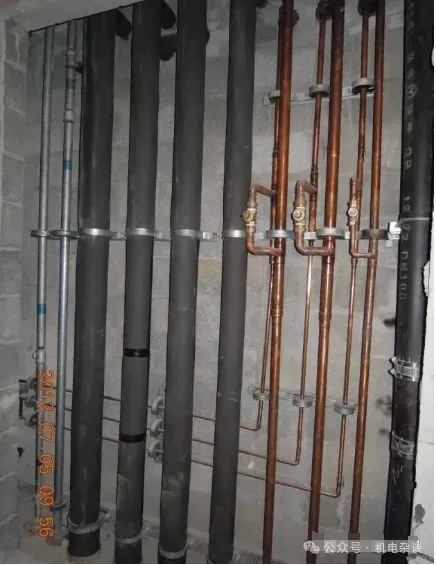

管井管道安装样板：
说明：
  • 井道安装是机电安装的重点和难点，必须推行深化设计制和样板引路制。
  • 井道安装布置原则：①确保管线安装安全可靠，满足使用功能；②机电排布不能影响土建结构，且必须保证有充足的操作及检修空间；③管线布置要求排列整齐、美观大方，管线规格与间距协调统一；④避免不必要的管线翻弯交叉；⑤在满足设计及规范的前提下，尽量使用共用综合支架。
三
放线制
放线的作用是尺寸定位，指导施工。安装前进行放线，可以使管线安装平直，标高及安装部位不出现偏差，使安装效果美观。

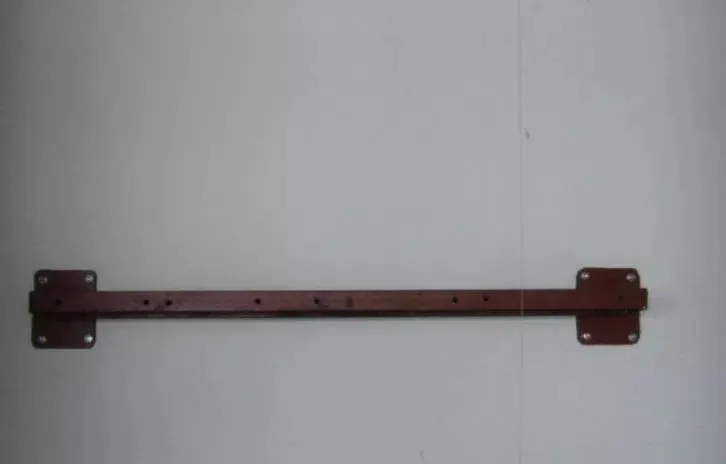

预埋线盒固定放线：
说明：线盒预埋时放线定位，保证线盒在一条直线上，线盒间的线管也能保证横平竖直。

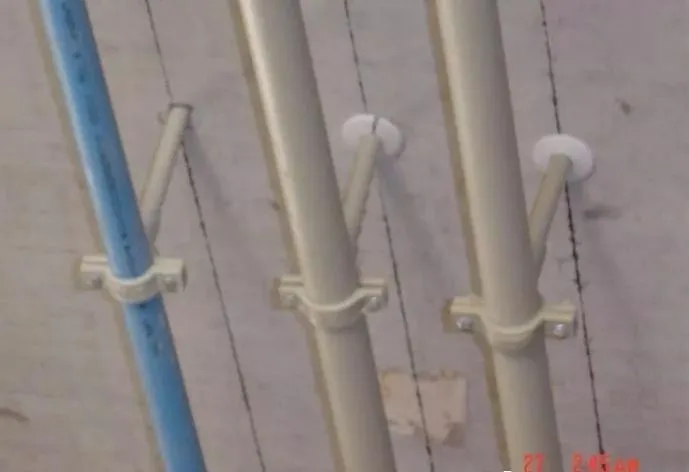

立管安装放线：
说明：安装立管前，用线垂进行放线，使立管支架的位置一致，并确保立管在竖直方向不会出现歪斜或偏差。

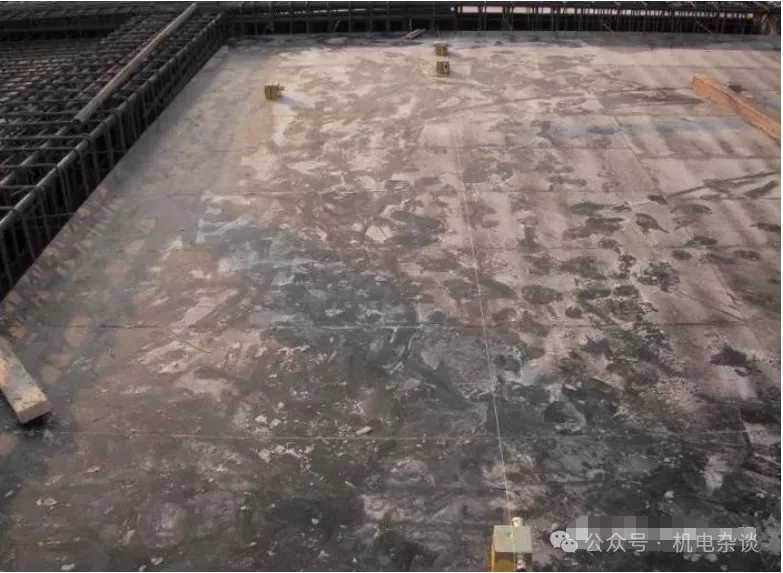

给水支管安装放线：

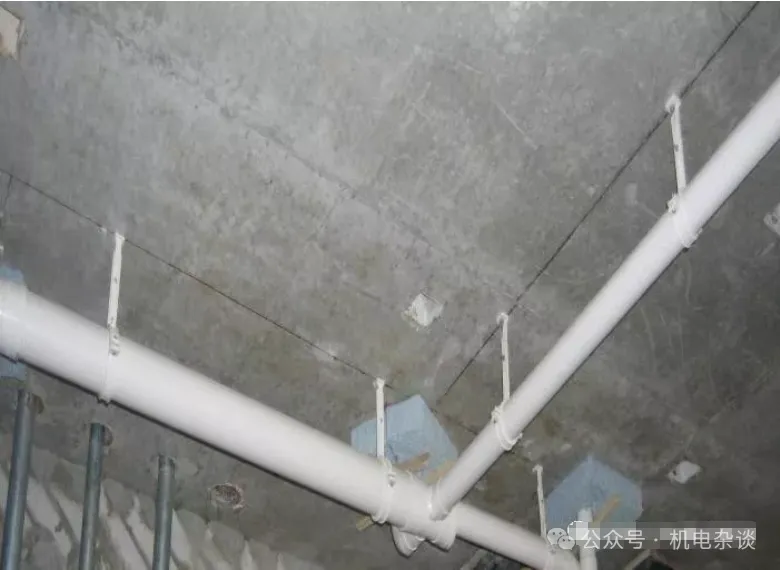

PVC排污管安装放线：
说明：水平管道安装前，在楼板上进行弹线，确定管道走向；然后根据弹线安装管道支、吊架；再根据支、吊架位置进行管道安装，这样能够保证管道安装平直美观。

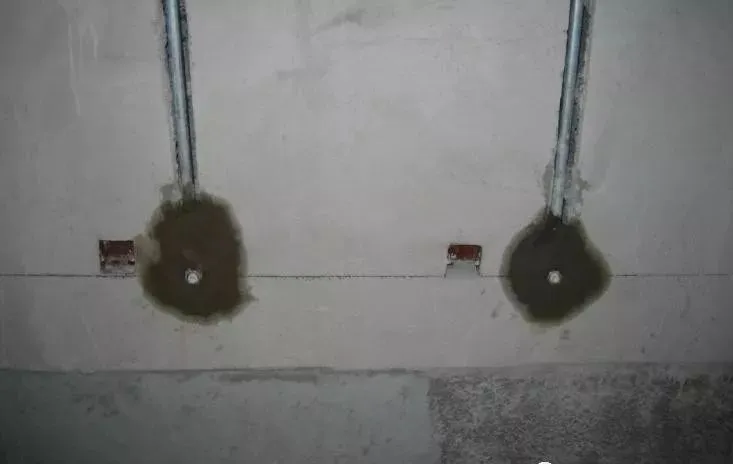

后砌墙给水支管暗敷放线：
说明：
  • 根据设计和规范要求，在后砌墙上进行弹线，保证给水甩口在同一标高。
  • 给水甩口用砂浆固定，防止松动歪斜。
  • 甩口用管堵封堵，防止杂物进入管道。

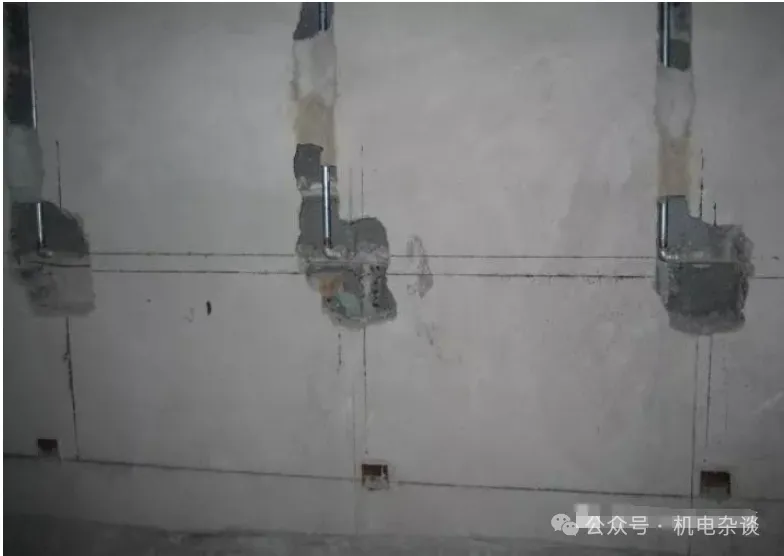

后砌墙线管、线盒暗敷放线：
说明：
  • 线盒安装前弹线，可以保证线盒在同一标高。
  • 墙体剔槽前弹线，可以使管槽美观，避免剔槽随意性，造成墙体破坏；也可以保证线管敷设整齐美观。
四
标签验收制
  • 推进标签验收制有利于及时发现安装过程中出现的质量问题，及早发现及早整改。
  • 标签制度由专人负责，保证质量监查工作分阶段、分区域落实到位。

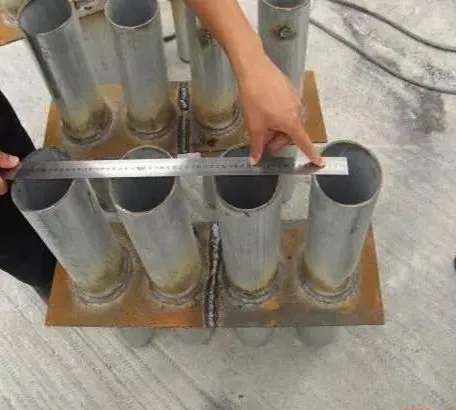

预埋套管质量验收：

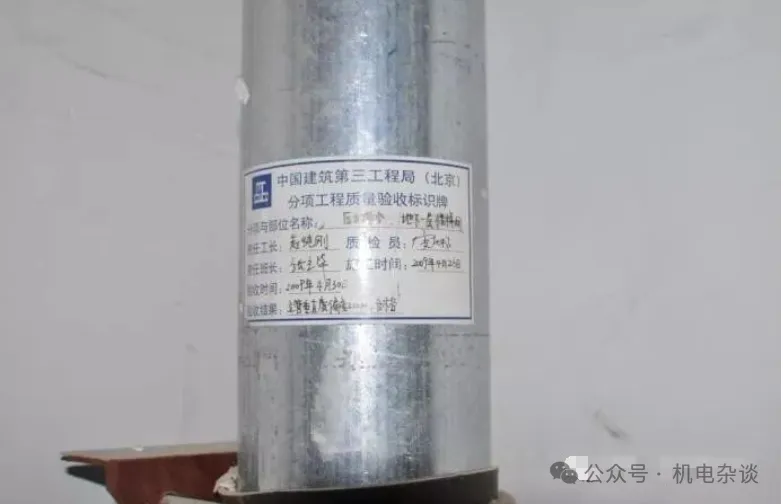

镀锌钢管安装标签验收：

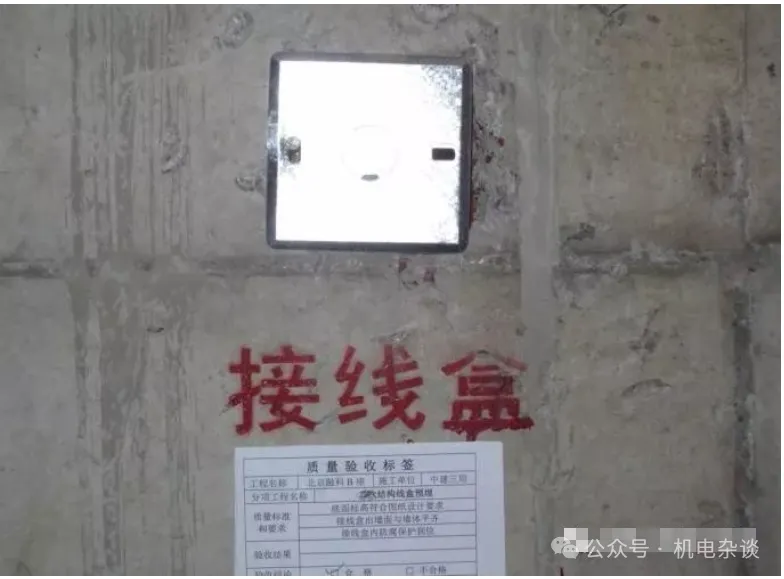

接线盒安装标签验收：

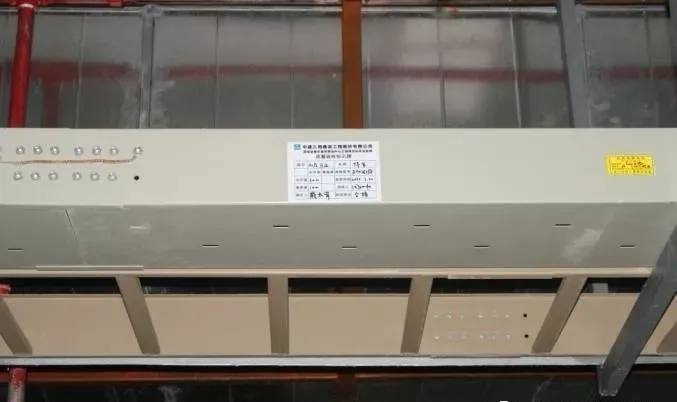

桥架安装标签验收：
说明：验收标签需写明分项工程名称、施工部位、施工单位、验收人员、验收依据以及测量数据，最后注明验收是否合格。
