【微分享】机电工程预留预埋工作思路总结

2024-01-09

本文介绍了机电安装工程预留预埋工作思路，包括个深化部分内容及注意点，供参考。原文发表于2021-03-23：【微分享】机电工程预留预埋工作思路总结



机电工程预留预埋


01
预留预埋含义
预埋——即是将需要暗装的管道及线盒与需穿越用的刚性、柔性套管、穿墙、穿板、穿梁钢套管等， 在土建时配合建筑构件一同做入；

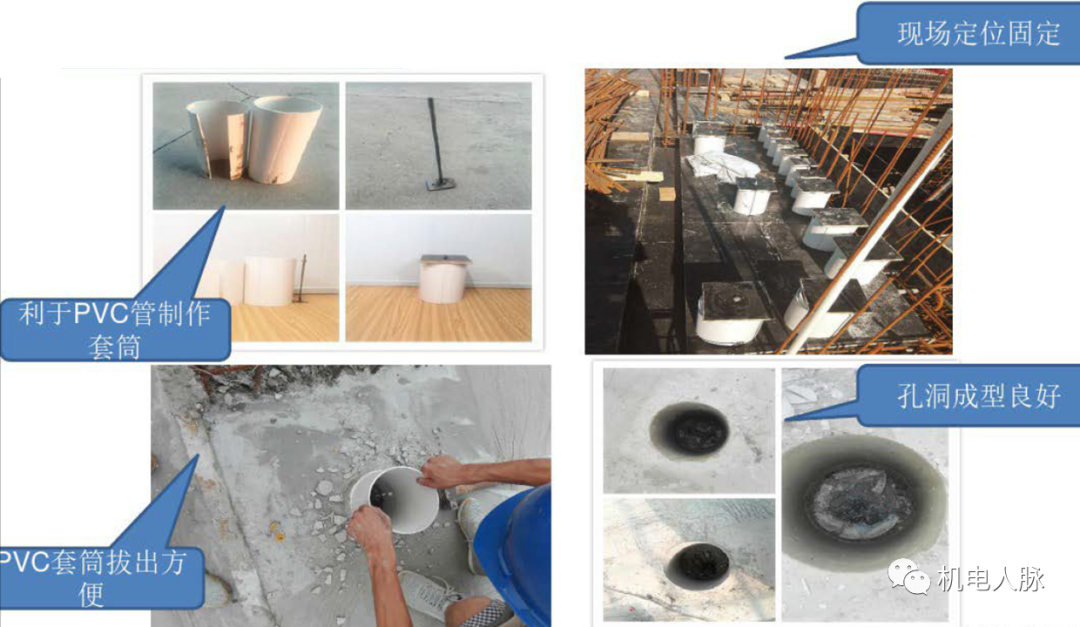

预留——就是以后管道需要穿过的部位和设备需要安装的部位进行留孔（穿墙、穿板、穿梁等）， 只留不做。

02

预留预埋重要性

a．预留预埋工作是机电后期施工的重要基础， 是控制后期施工质量的有效经济的手段；
b．预留预埋与主体结构同步施工， 一次成活。如果质量控制不到位， 后期将面临大量的剔凿与铣洞， 增加经济成本。


03
预留预埋工作思路

熟悉图纸明确设计意图

↓
图纸深化
↓
机电预留预埋
↓
现场实测即使发现问题
↓
根据实测发现问题提出方案

04
熟悉图纸明确设计意图
1 、熟悉图纸，发现问题及时同业主及设计院沟通，将问题消化，提出方案。杜绝在过程中发现问题，解决问题的管理思路；
2、熟悉图纸，是做施工二次深化的重要基础。在此阶段，必须对图纸的系统设置，设计的设计意图进行充分的了解，在此基础之上，对图纸进行全面的深化设计。

05
图纸深化阶段内容

A. 管道井

设计院的管道井图纸，往往只是对管道立管做了最初步的排布，对管道井的支管及水表的安装，及当地验收部门（自来水公司、热力公司）的相关验收要求均未考虑。
对管道井管道排布做二次深化。可以满足当地验收部门的相关要求，保证验收；方便后期的维修工作，为业主后期运行维护提供方便；为用户的使用操作提供方便。

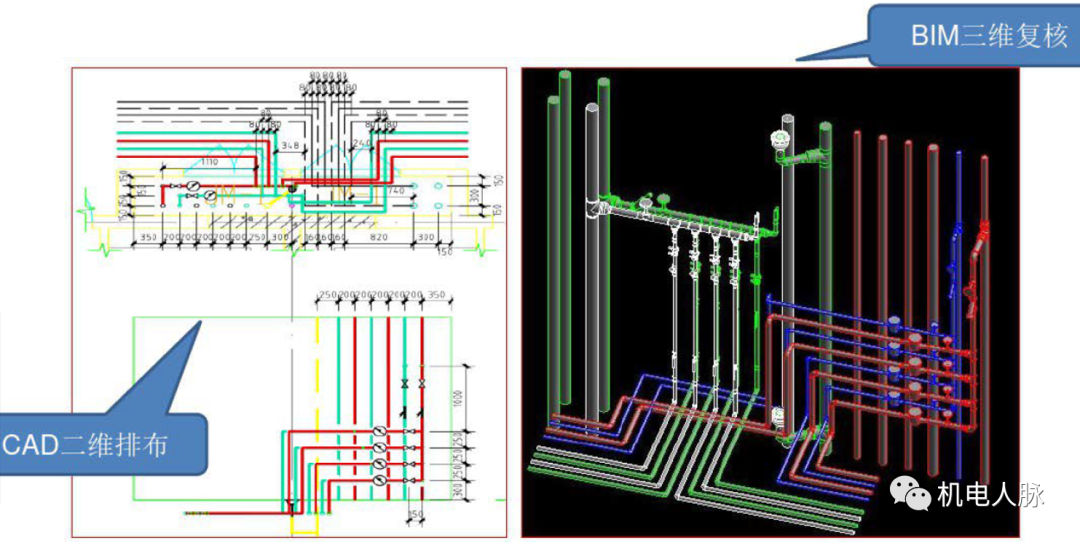

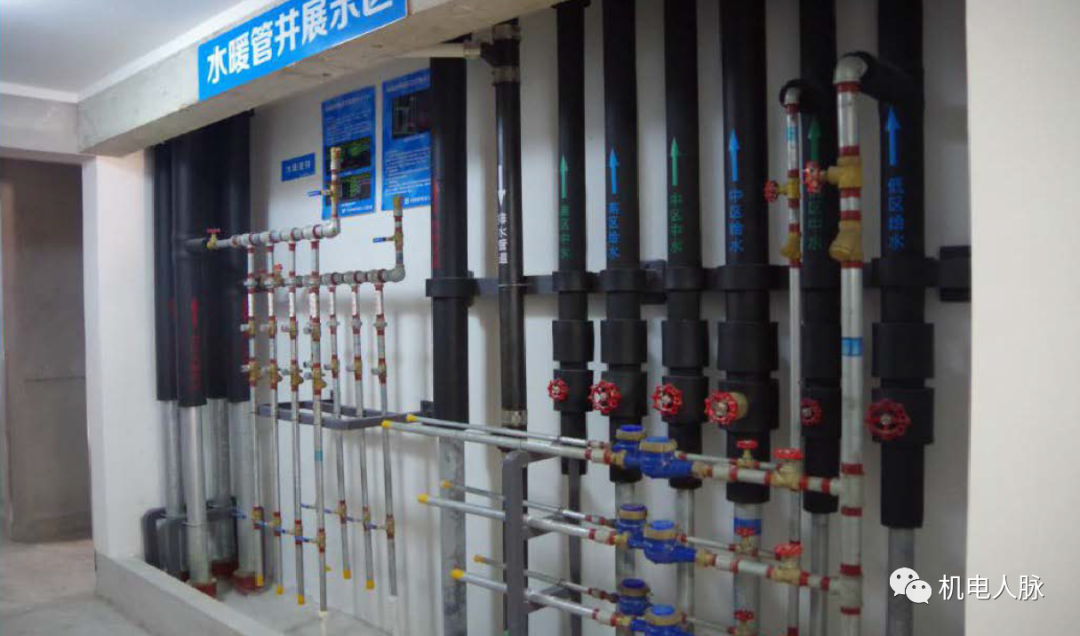

△水暖管井深化效果

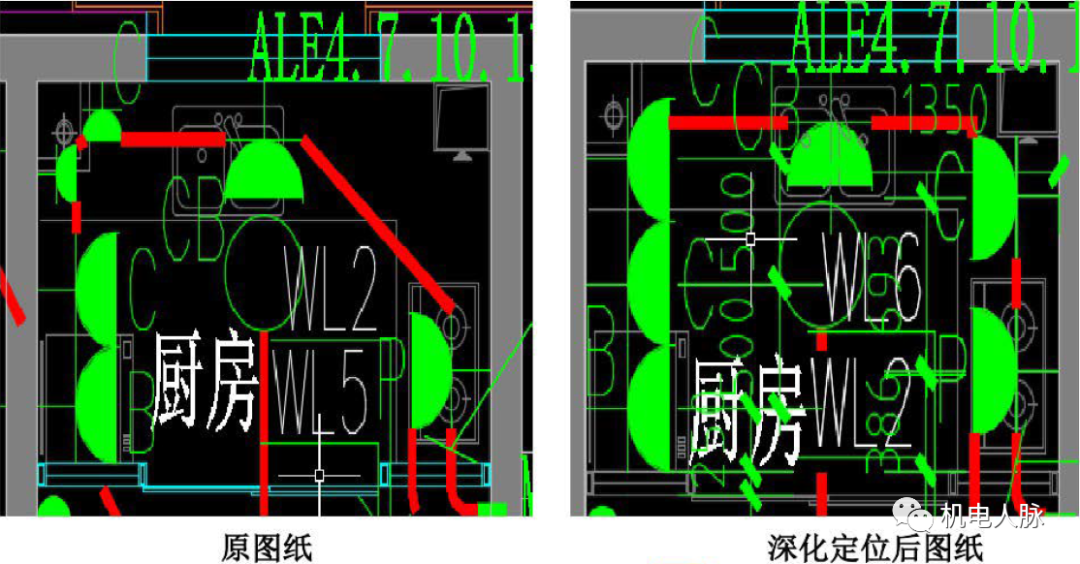

B. 卫生间
卫生间的图纸深化主要体现在两方面：
1 、大便器、面盆、地漏的定位，以方便后期的卫生器具的安装；

2、卫生间排水立管定位的及排水立管与透气立管的间距确认，在满足施工要求的前提下，尽量将立管靠墙排布，以减少占用面积，增大用户卫生间实际使用面积。

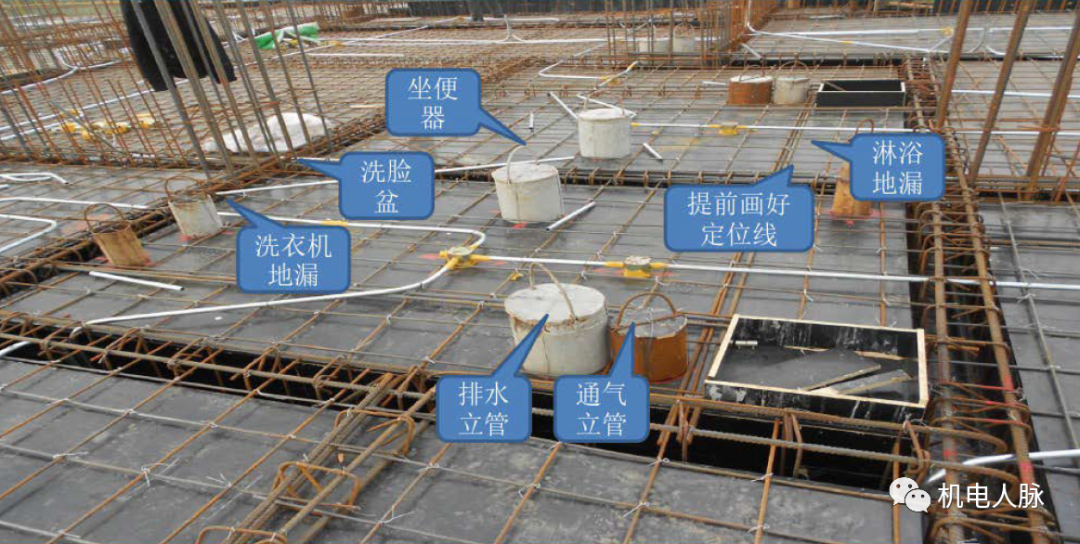

△卫生间深化成果
C. 墙体线盒深化
电气施工图纸中的线盒位置，都是示意图，缺乏电气线盒的定位尺寸，所以墙体线盒深化主要体现在线盒定位问题。
1 、保证线盒在户与户、层与层之间统一，具备可参照性；
2 、电气预埋作为用电设备的配套，位置需要更随用电设备定位，在参照水暖空调图纸设备位置的基础上，对线盒进行统一定位，保证用电设备的机机之间具备可参照性；
3 、后期墙预埋管甩口时，在梁墙接触的具体位置处定位，避免在该处线管外露。

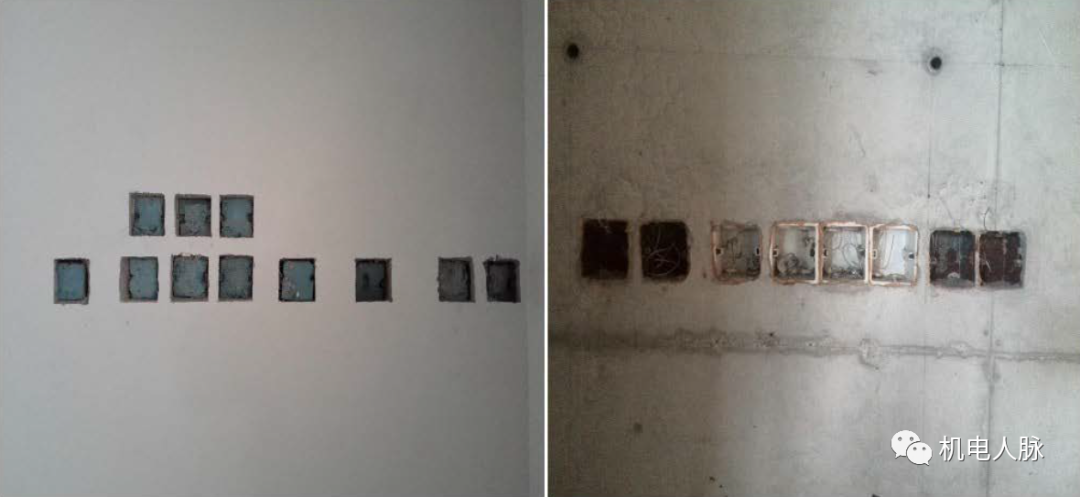

△墙体线盒深化成果

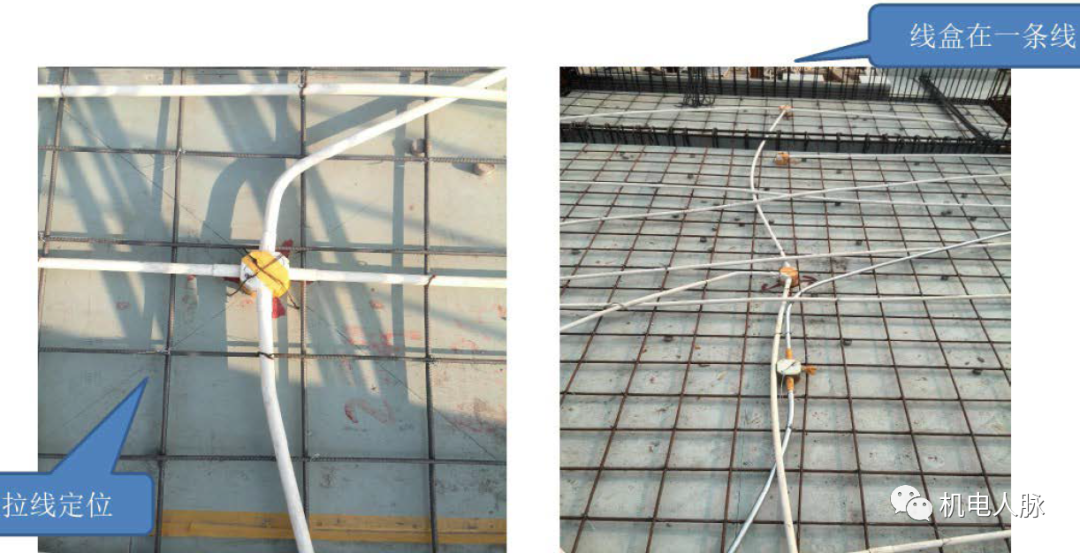

D. 顶板线盒深化

电气施工图纸中的线盒位置，都是示意图，缺乏电气线盒的定位尺寸，所以顶板线盒深化主要体现在线盒定位问题。
1 、灯位的定位，保证强电灯位居中；
2 、在走道等关键部位，在保证使用功能的前提下，调整弱电消防探头位置，在顶板上进行排位，尽量让处千一条直线，美观大方；

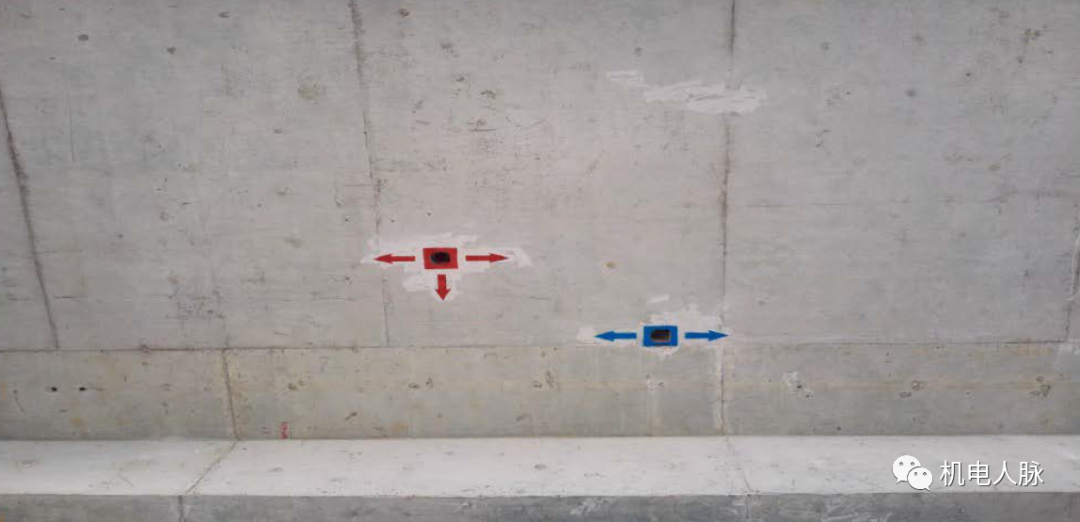

3 、顶板线盒定位、走向喷涂，方便施工增加工程亮点。

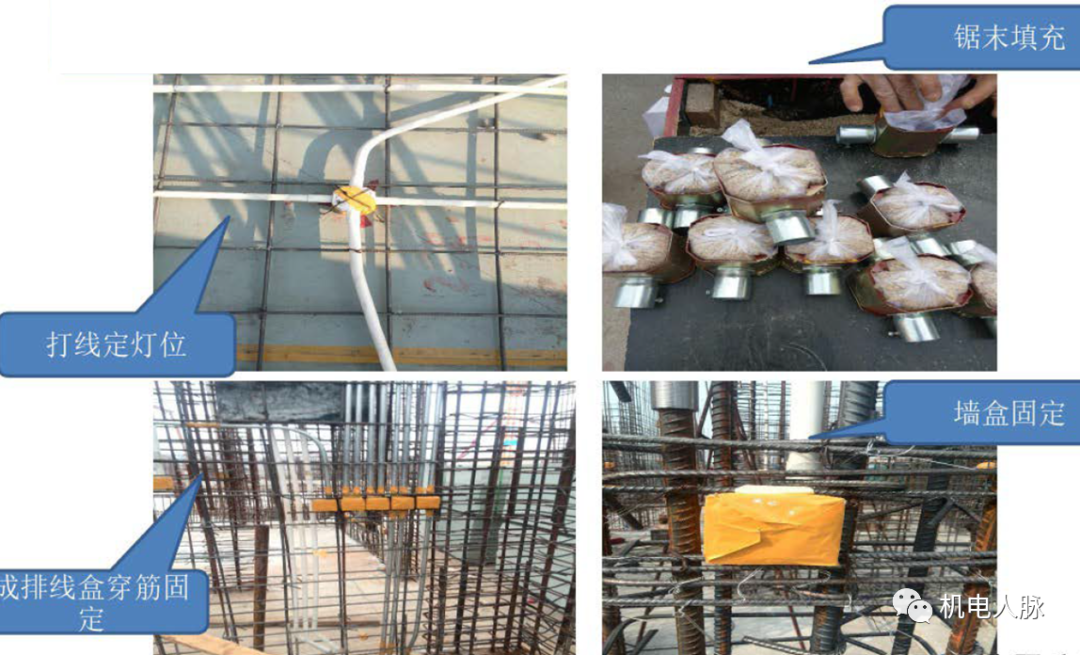

△顶板线盒深化成果

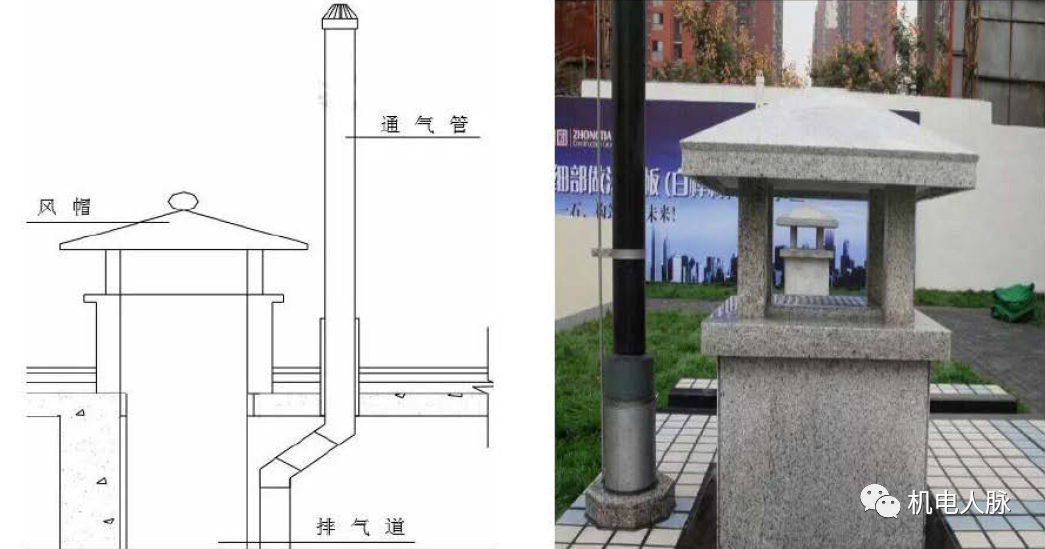

E. 屋面排布深化

屋面工程是是一项工程最重要的部位之一，是竣工验收重点查看的部位，是评价一个工程优劣的重要指标。所以，如何把屋面做的在满足使用功能的前提下，美观大方，是所有从事施工行业人员需要重点动脑筋的地方。

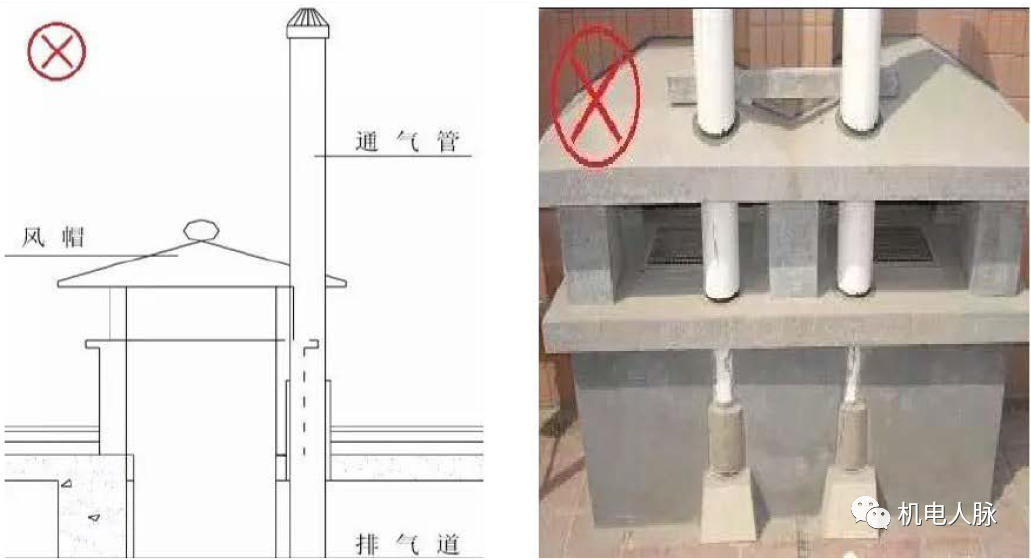

1 、在屋面施工时，避免透气管与女儿墙、烟道、设备基础等部位距离过近，散水台连体；
2 、通过更改位置，使得屋面透气管与屋面其他设施布局相协调，符合大众审美。



06
机电预留预埋

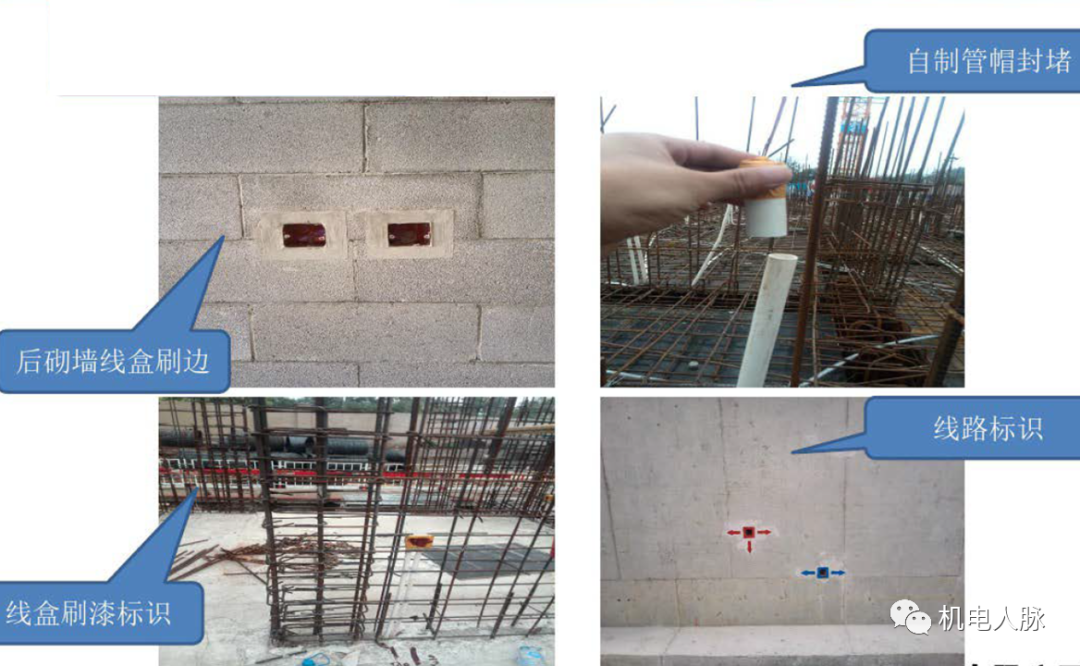

此阶段需要严格把控相关施工质量，保证现场施工达到图纸及深化要求。

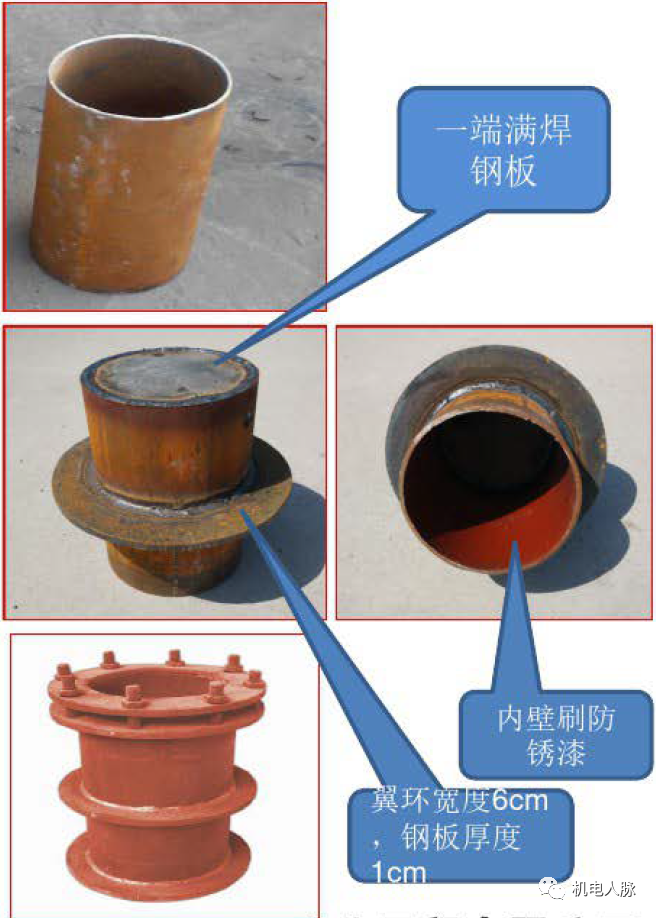

穿墙套管制作
普通穿墙套管：在一次结构施工开始前应根据蓝图提材料计划。剪力墙套管裁割完成后套管内壁涂刷防锈漆。
刚性防水套管：一次结构施工前根据蓝图提材料计划． 应备注上国标壁厚．钢板由施工队购买，厚度要求1cm。加工时翼环宽度6cm，套管内壁涂刷防锈漆，一端满焊钢板作为防水措施。
柔性防水套管：成品购买，提材料时备注墙体厚度，核对建筑及结构图确定。

07

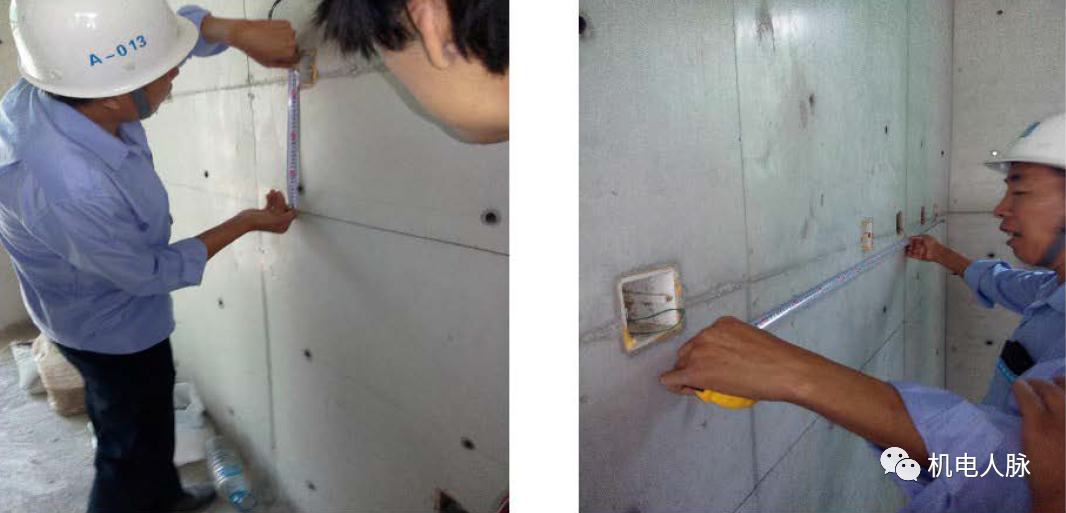

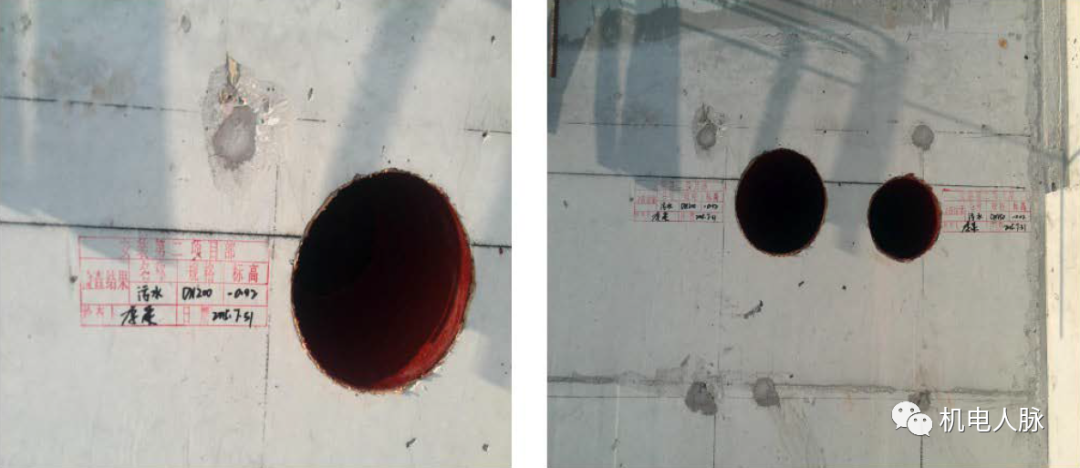

实测实量即使发现问题
对已经浇筑完成的楼面进行实测实量，及时发现施工中的不足，给予改正，避免在下层施工中出现类似的问题。对前期的深化设计进行检验，及时修正工作方向。
