【微分享】工程管理人员住宅精装修机电知识培训系列之给排水专业

朱峻
2023-10-22


作者 朱峻，授权发布，机电人脉编辑
原文发表于2021-12-21：【微分享】你不得不懂的住宅精装修机电知识之给排水专业

精装修给排水专业应知晓规范知识

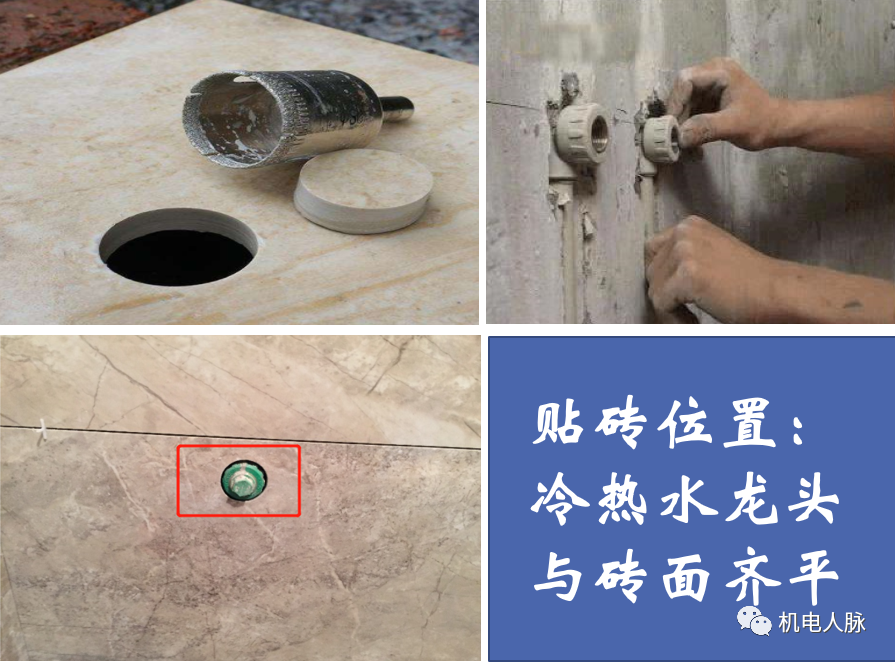

给排水专业十大关注点

  • 给排水材料
  • 墙体剔槽
  • 管道试压
  • 管槽补槽
  • 明敷配管
  • 热水管保温
  • 排水试验

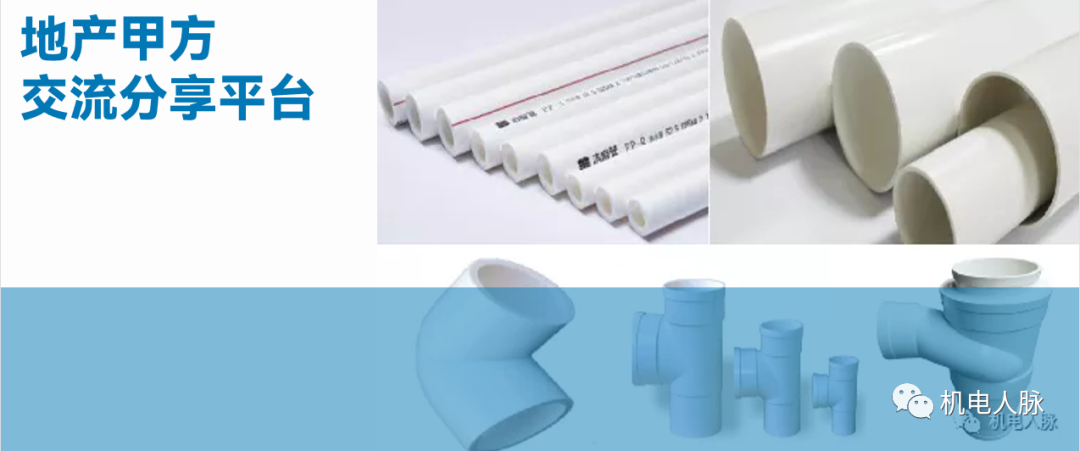

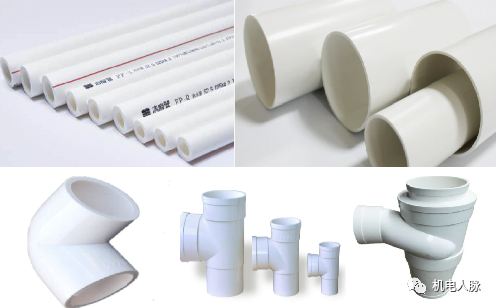

#1给排水材料

给排水材料可以概括为三类：

  1. 冷热水管
  2. 排水管
  3. 配件辅材

1、冷热水材料

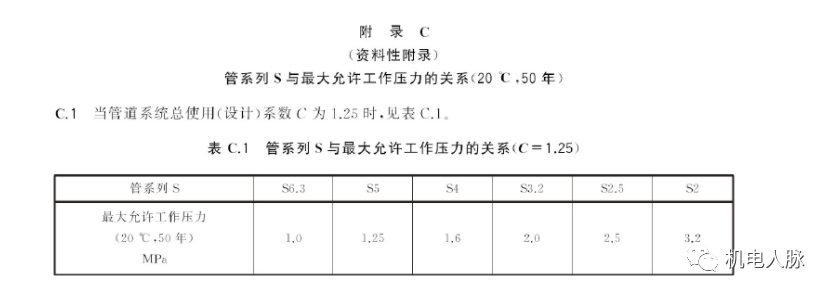

根据CB/T18742.2—2017   冷热水用聚丙烯管道系统图片

PPR管规格S5系列：1.25兆帕(12.5公斤)

PPR管规格S4系列：1.6兆帕(16公斤)

PPR管规格S3.2系列：2.0兆帕(20公斤)

PPR管规格S2.5系列：2.5兆帕(25公斤)

因此选用冷水S5，热水S3.2。

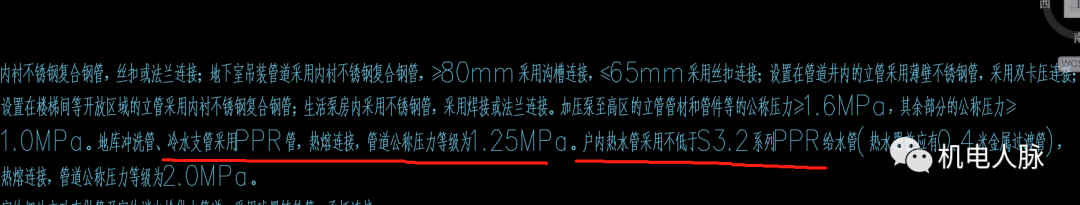

本项目设计说明中要求冷水管道1.25MPa，热水管2.0MPa。图片

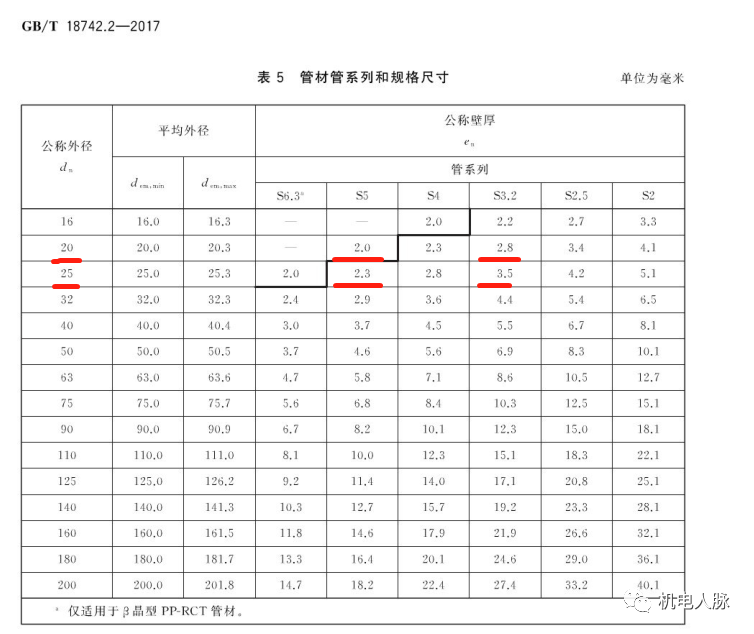

管材壁厚要求见GB18742.2-2017下表：

规格壁厚S5S3.2
DN20mm2.02.8
DN25mm2.33.5

2、排水材料

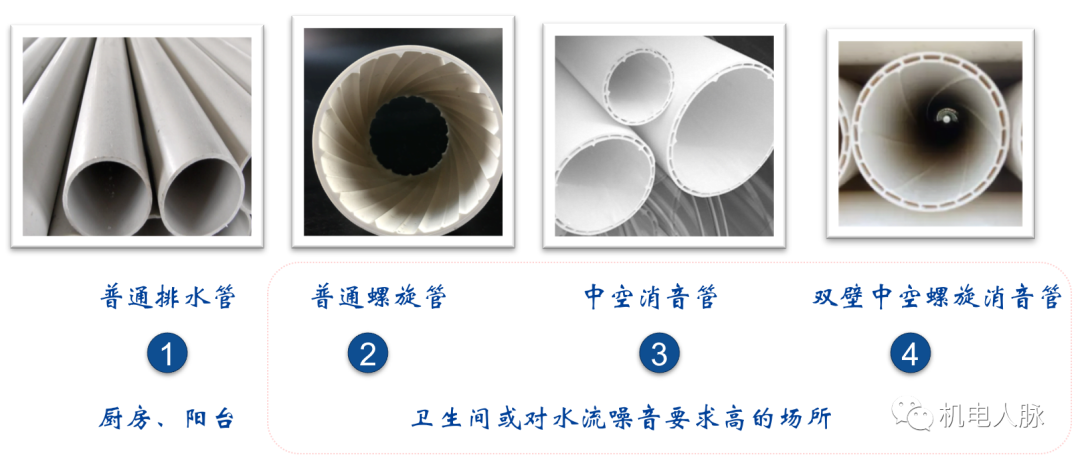

图片阳台、厨房采用普通排水管，卫生间或对水流噪音要求高的场所则选用普通螺旋管、中空消音管以及双壁中空螺旋消音管。

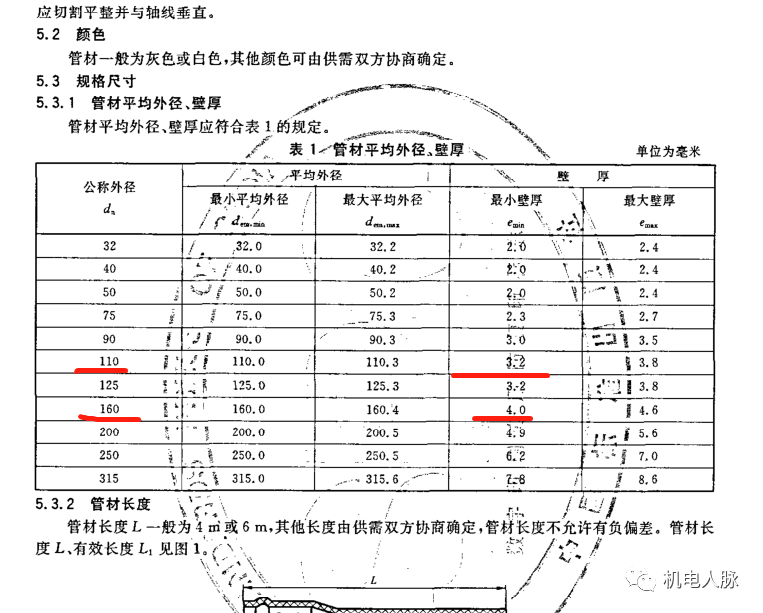

送样材料要求则根据GB/T5836.1—2006   建筑排水用硬聚氯乙烯（PVC—U）管材图片

壁厚要求

规格单位厚度
DN100mm3.2
DN150mm4

雨水管选用4mm厚度

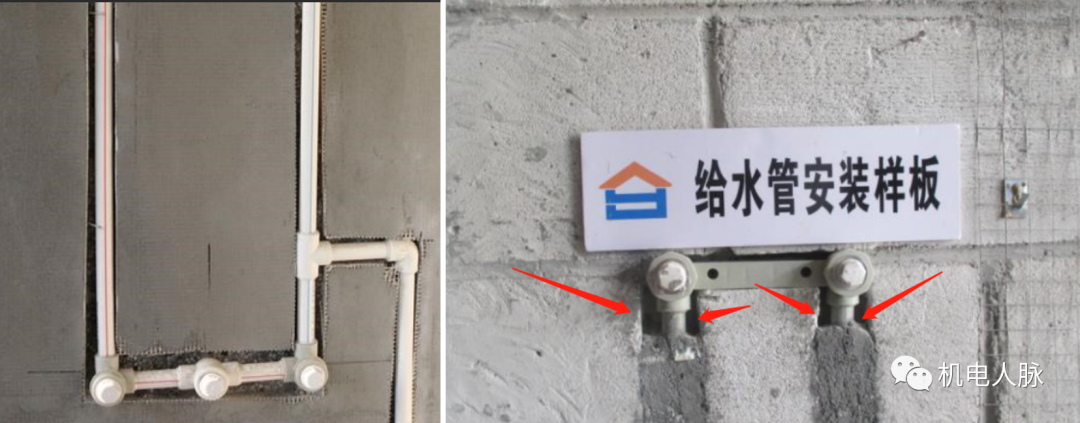

#2墙体剔槽

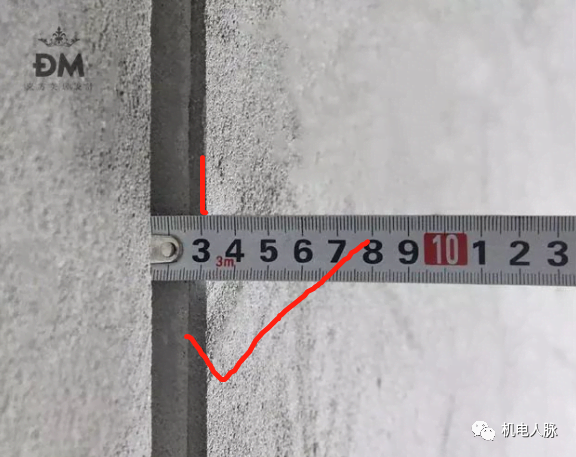

剔槽深度要求

1、墙体面层厚度大于等于15mm，剔槽深度=线管管径D

2、墙体面层厚度小于15mm，剔槽深度=线管管径1.5D

考虑管道固定卡不深入抹灰层，深度1.5D


剔槽宽度要求

单根管:宽度10mm+D+10mm

保证管间左右10mm空隙满足补槽空间

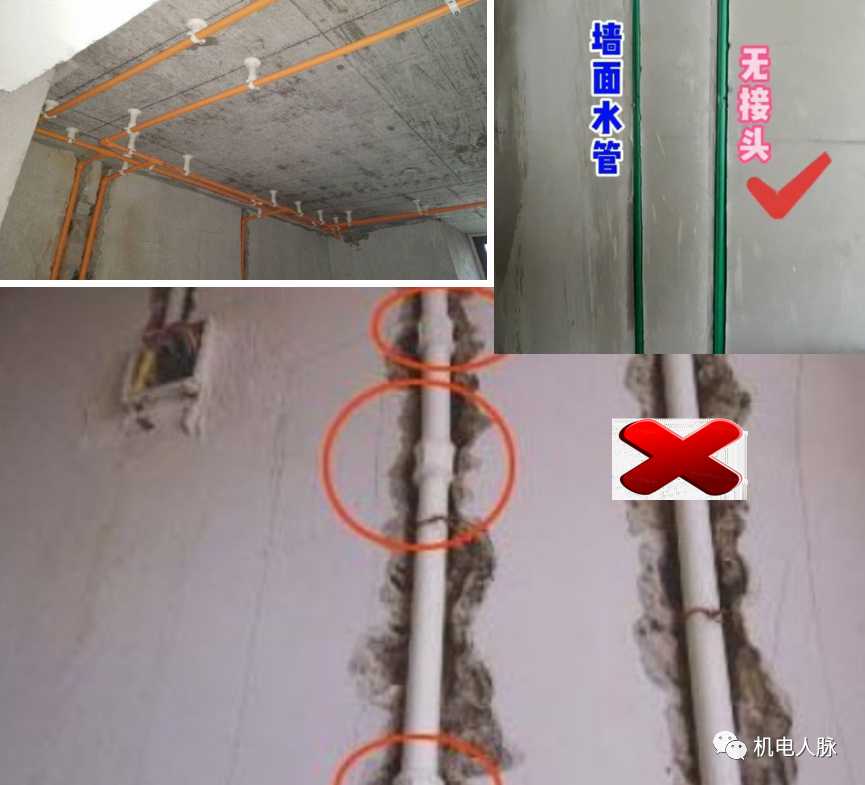

注：墙面PPR不设接头

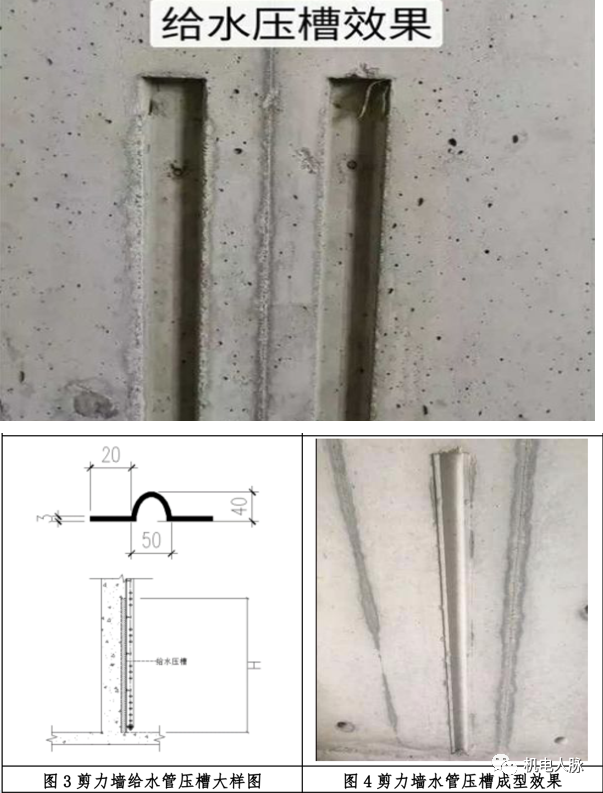

混凝土墙面压槽

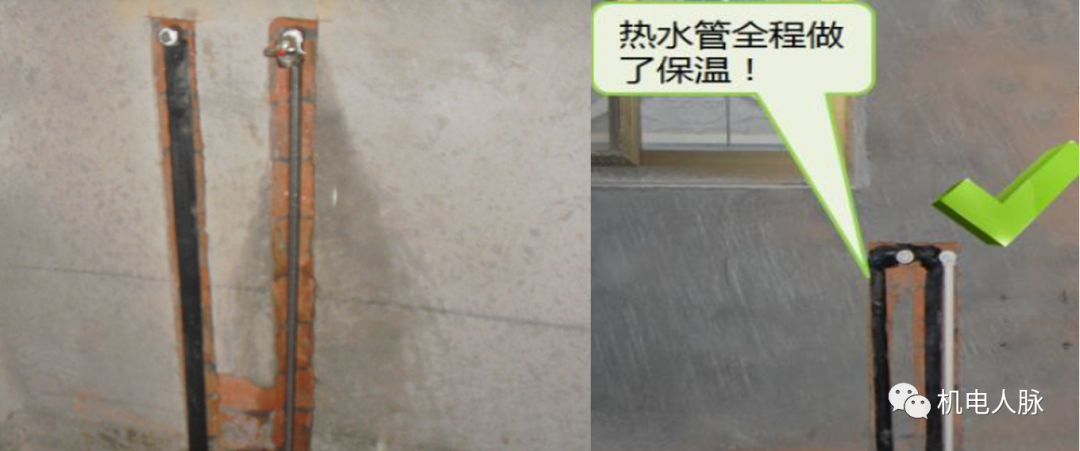

热水管

热水管需保温、剔槽宽度、深度加大


绝大数项目热水管保温只是在明敷管道保温，暗敷管道无保温

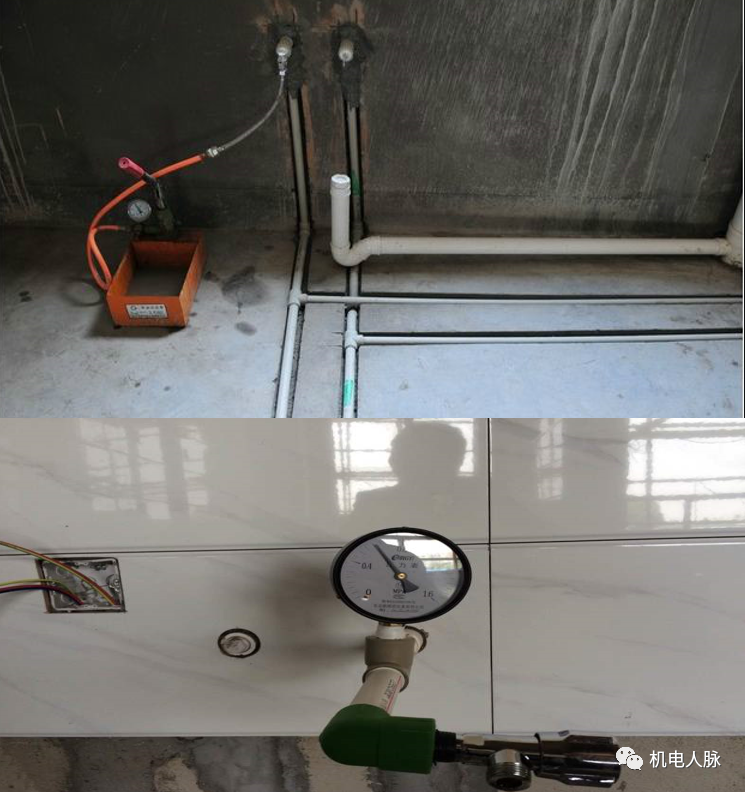

#3管道试压

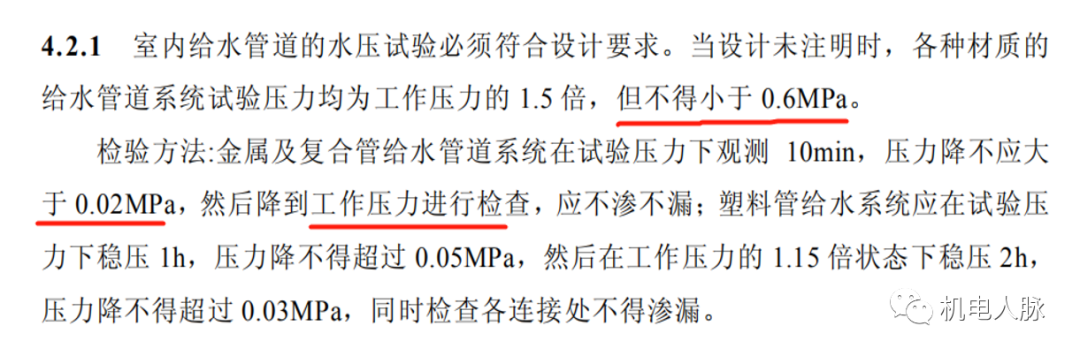

根据GB50242—2002   建筑给水排水及采暖工程施工质量验收规范图片

2次试压：补槽前与补槽后均试压图片

#4墙体补槽


剔槽宽、深度不足，会造成补槽不便。


#5明敷配管

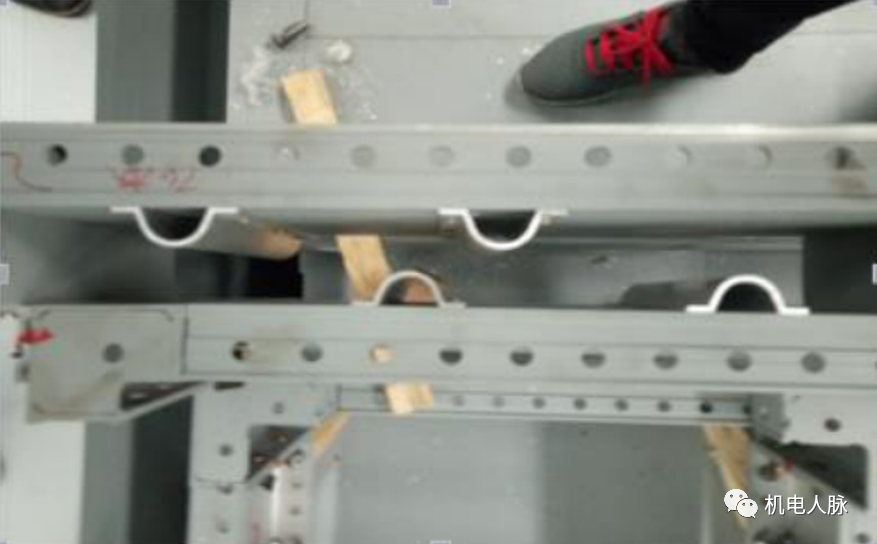

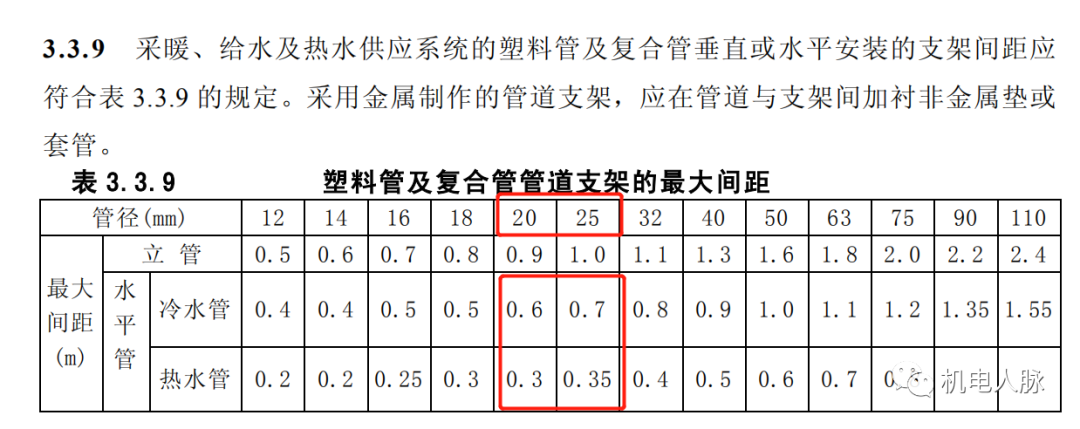

管道支架最大间距根据GB50242—2002   建筑给水排水及采暖工程施工质量验收规范图片

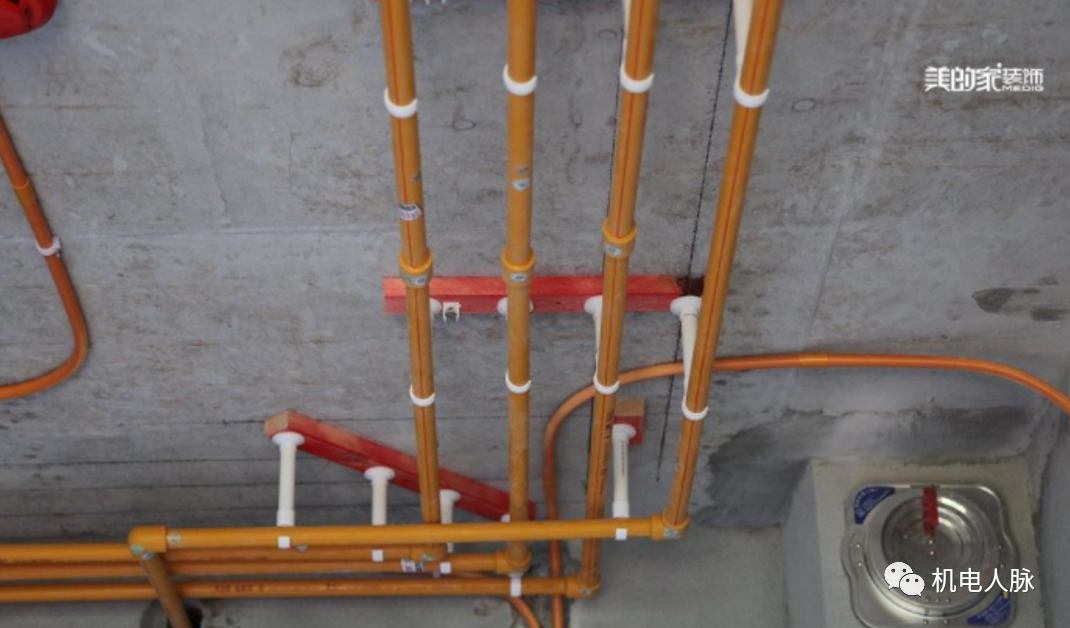

给水管道敷设走天不走地


热水管支架间距要更密，采用专业支吊架

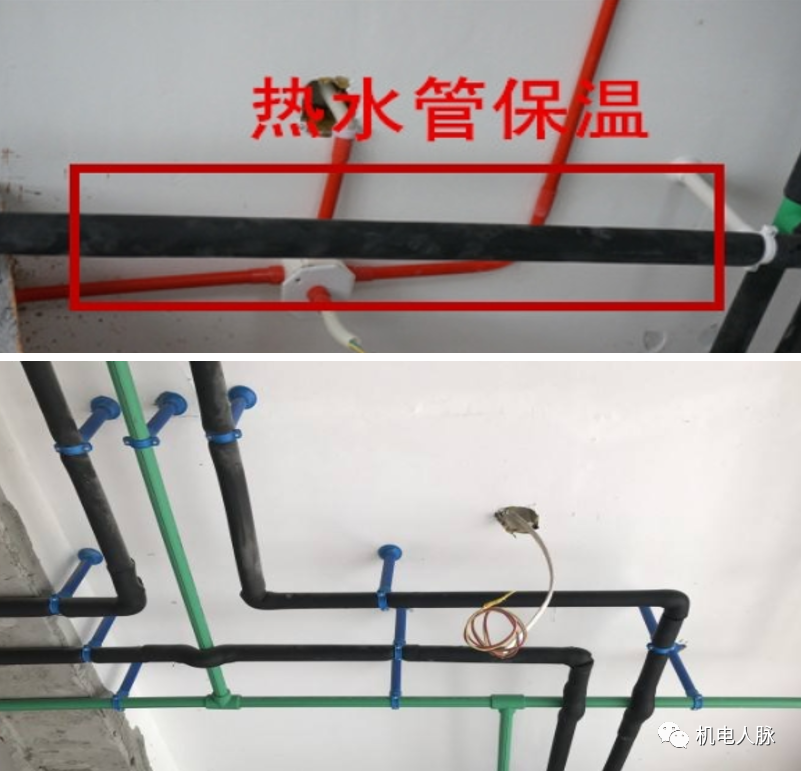

#6热水管保温

保温材料:橡塑

燃烧性能：BI级

厚度：16mm

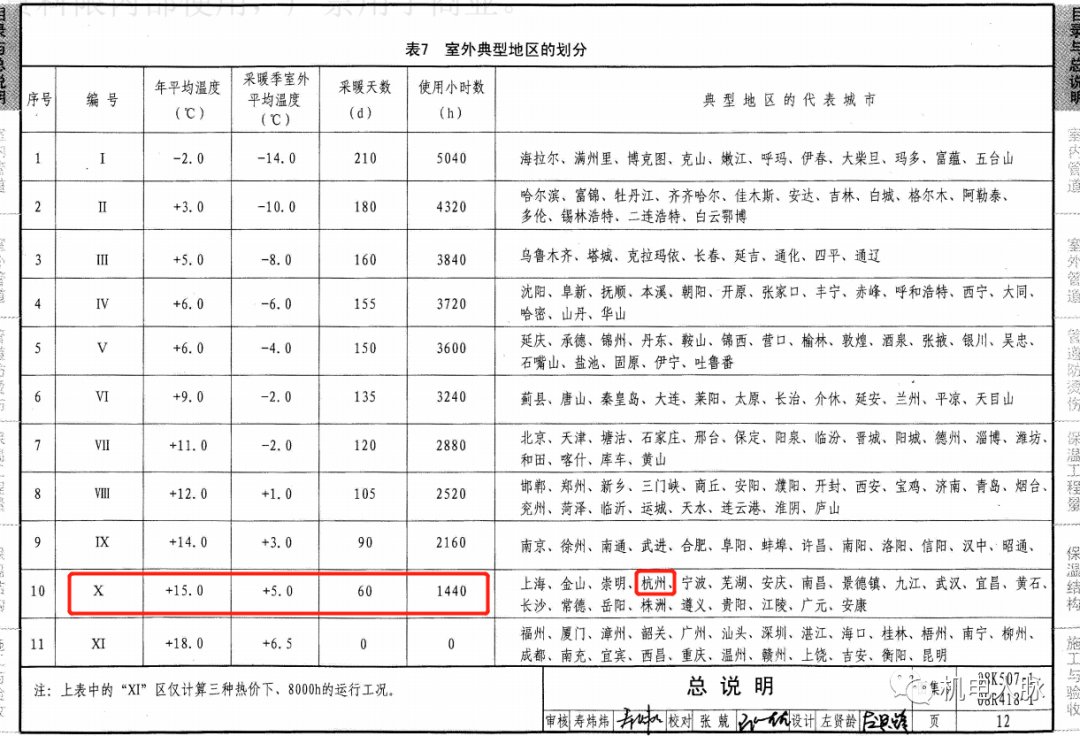

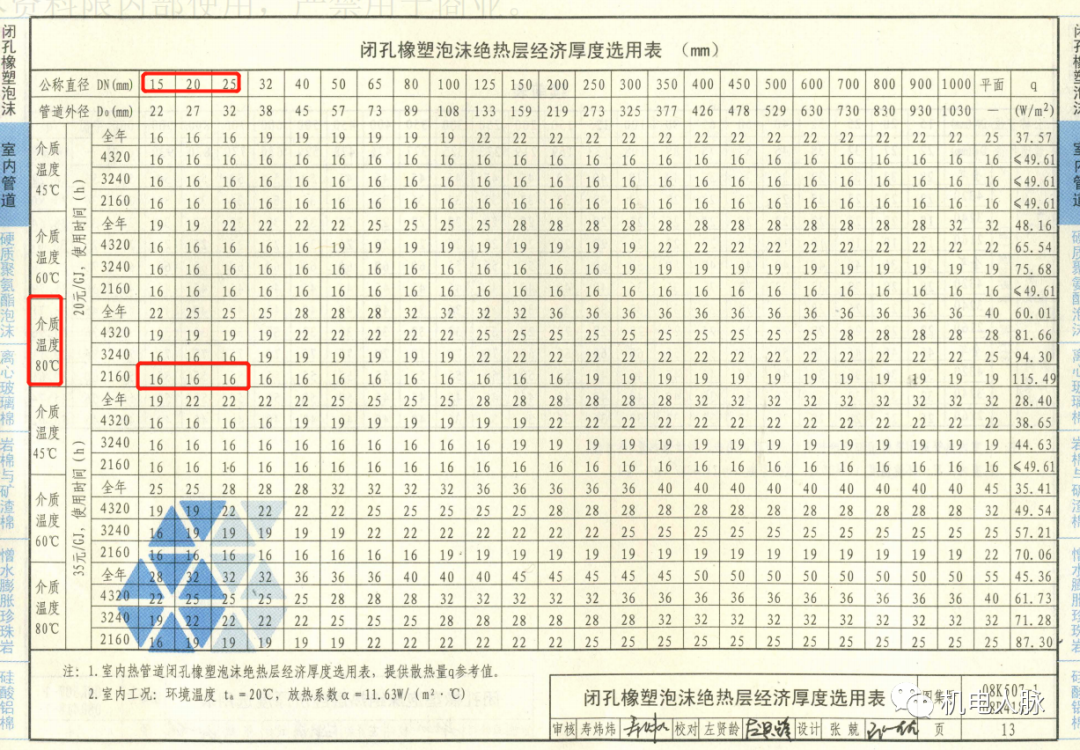

保温要求根据图集08K507-1/08R418-1


图片现场示例

#7排水试验

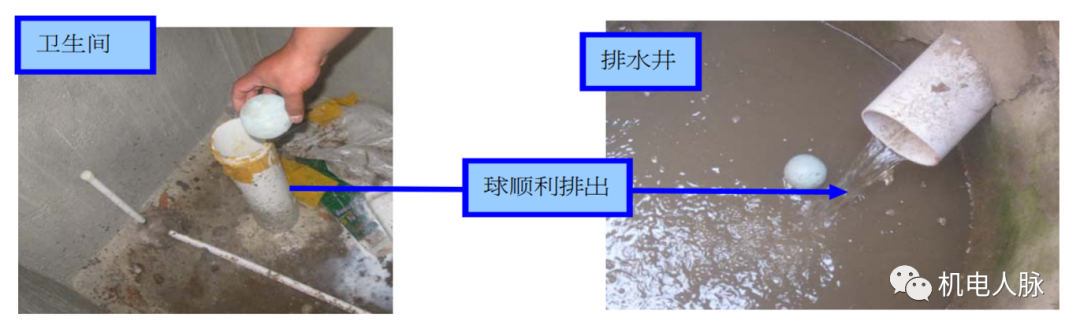

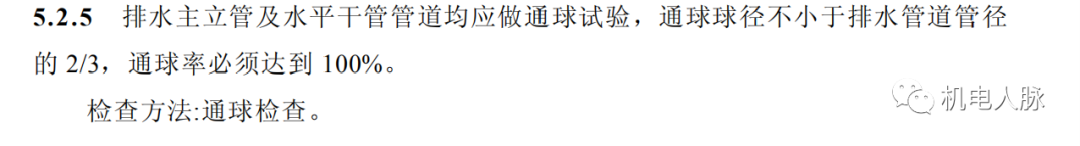

通球试验

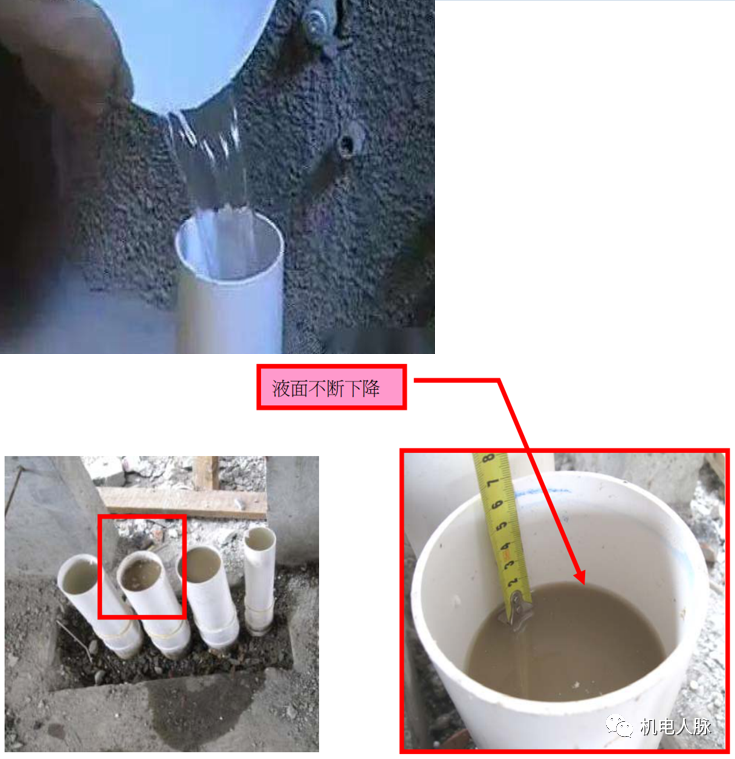

灌水试验


排水灌水试验

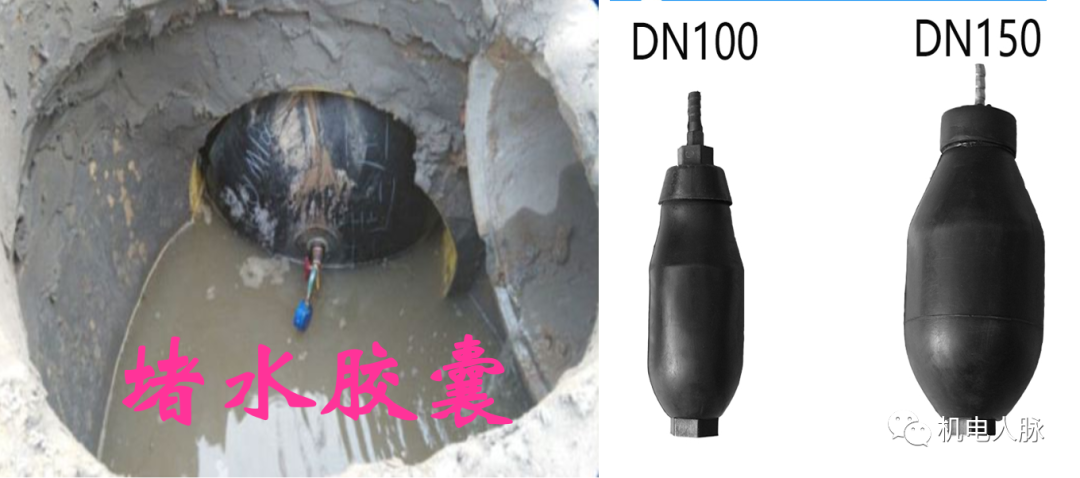

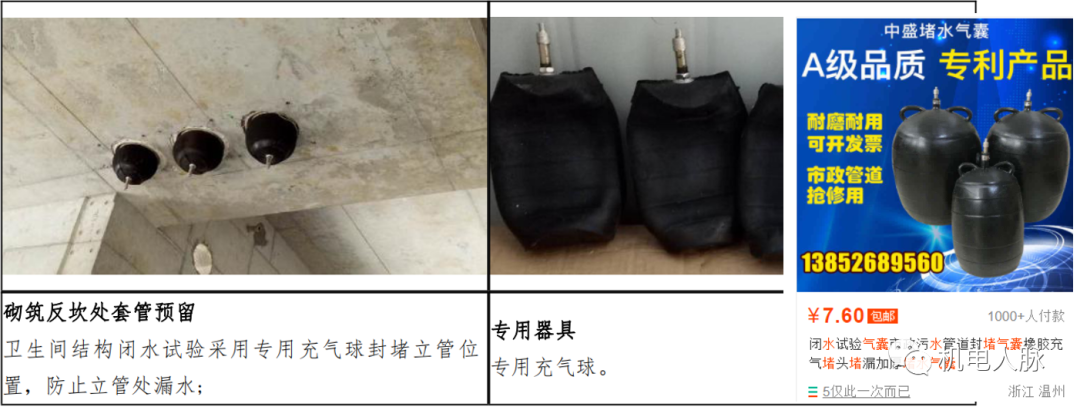

堵水气囊
