精装修电气专业应知晓的规范知识

电气专业十大关注点

• 电气材料
• 墙体剔槽
• 管槽修补
• 底盒安装
• 明敷配管
• 配管穿线
• 强电箱安装
• 开关面板安装
• 灯具安装
• 局部等电位

#1电气材料

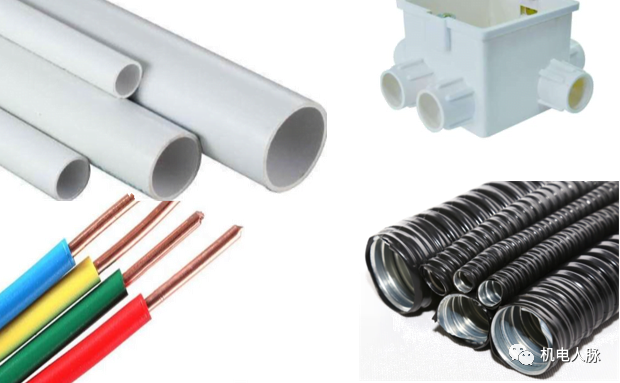

电气材料可以概括为三类：

1. 线管
2. 电线、电缆
3. 辅材

设计图纸中常见的材料

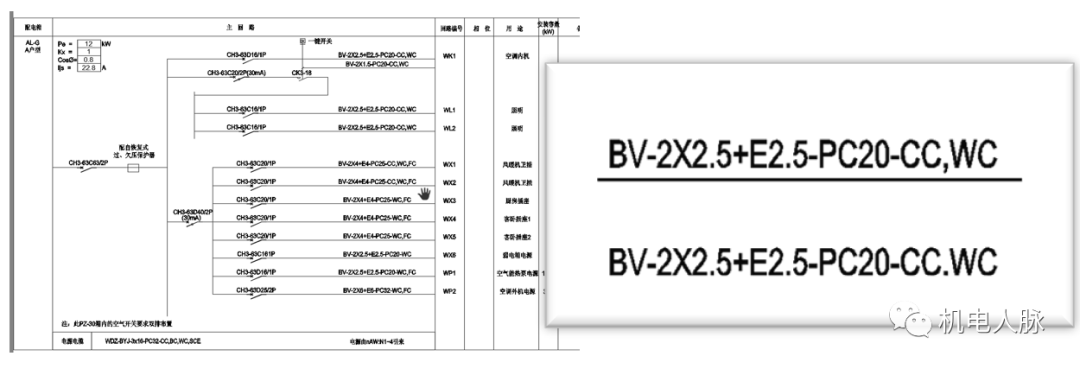

1. PC管（BI级）
2. BV线

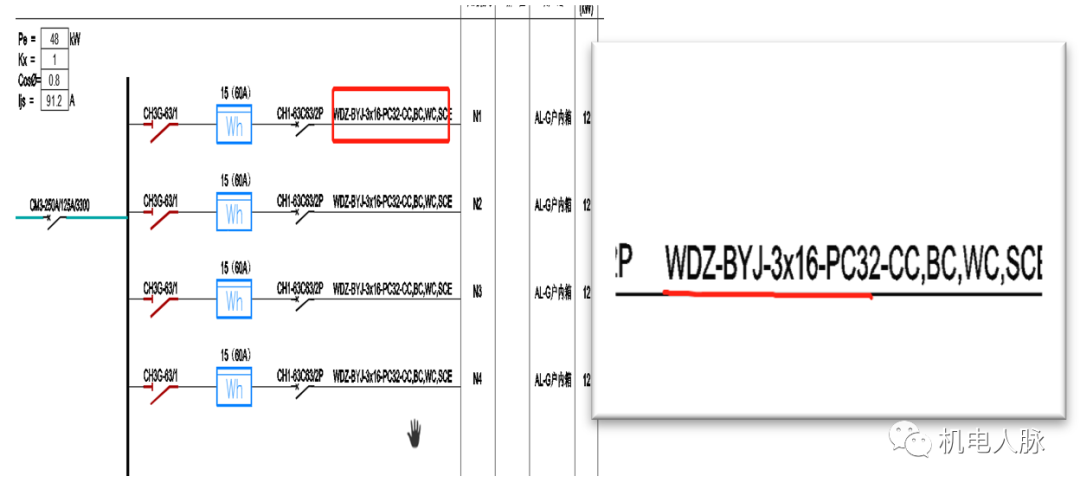

3. WDZ-BYJ电缆

1、管材

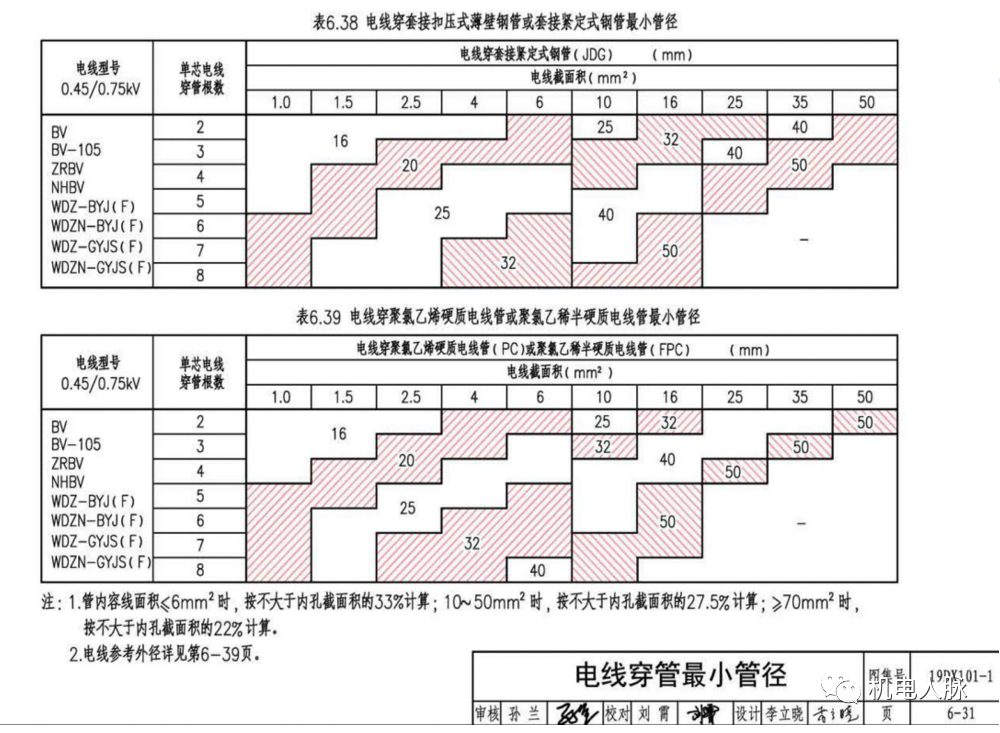

根据JGJ242-2011 住宅建筑电气设计规范19DX101-1 建筑电气常用数据

精准装修配管要求：

1、壁厚要求

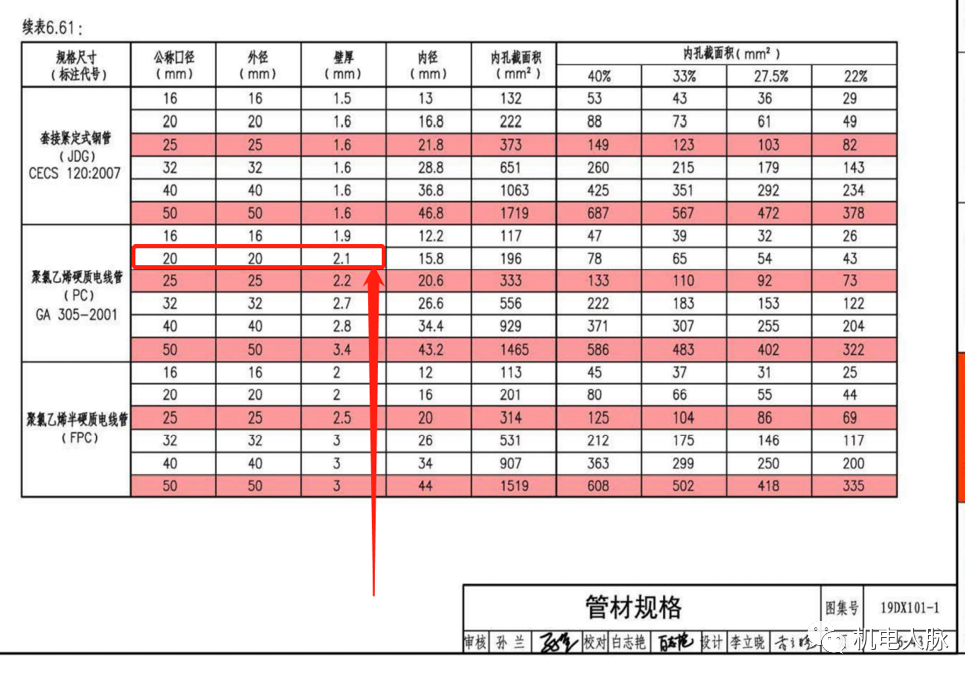

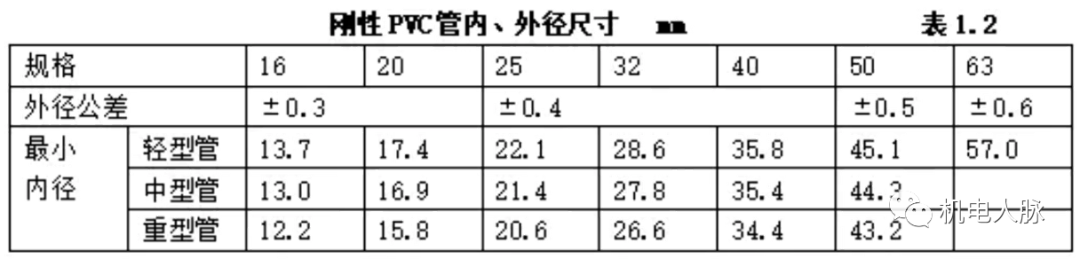

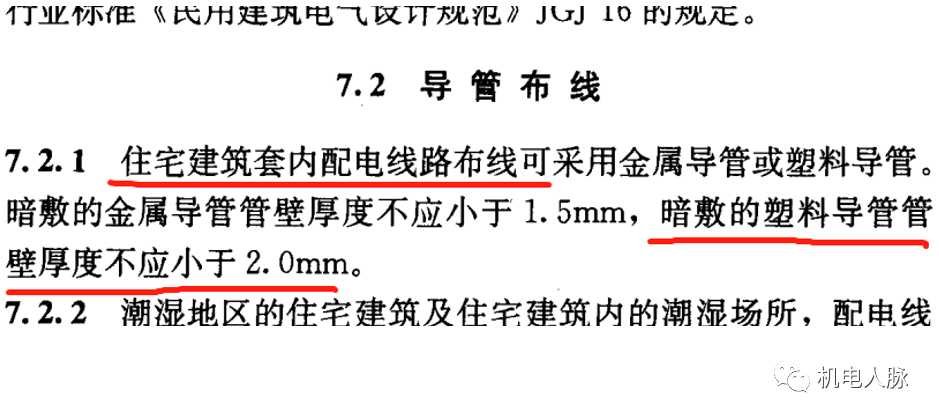

暗敷塑料导管壁厚不低于2.0mm（满足暗敷承重要求）

2、符合管材

• φ20PC管（B1级）
• φ25重型PVC管（B1级）

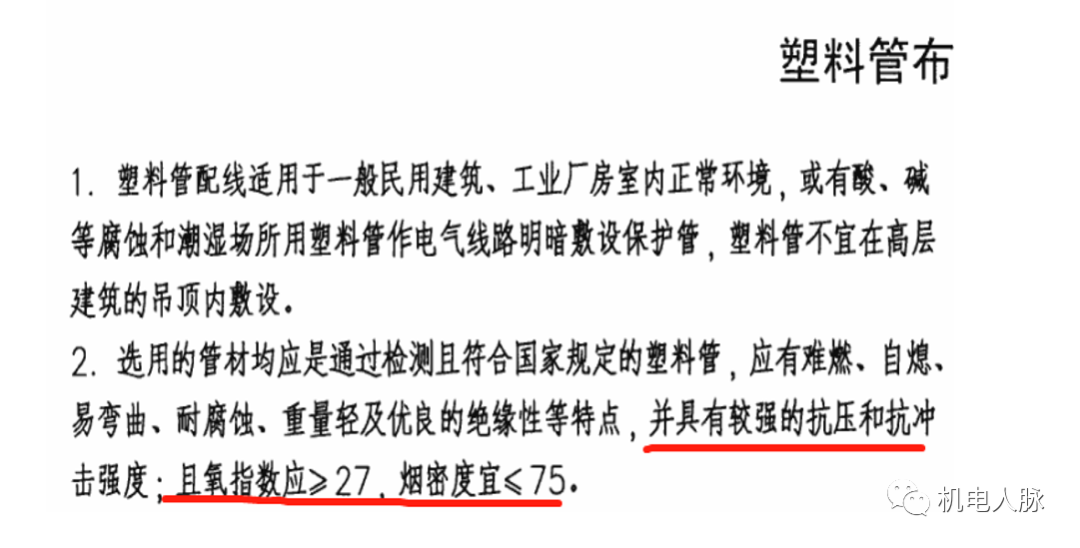

3、明敷塑料导管要求（只能中型管以上，不允许负偏）管材符合国标制造标准要求执行国家GA305标准。

2、电线、电缆

BV线

BV执行标准 GB/T 5023.3-2008

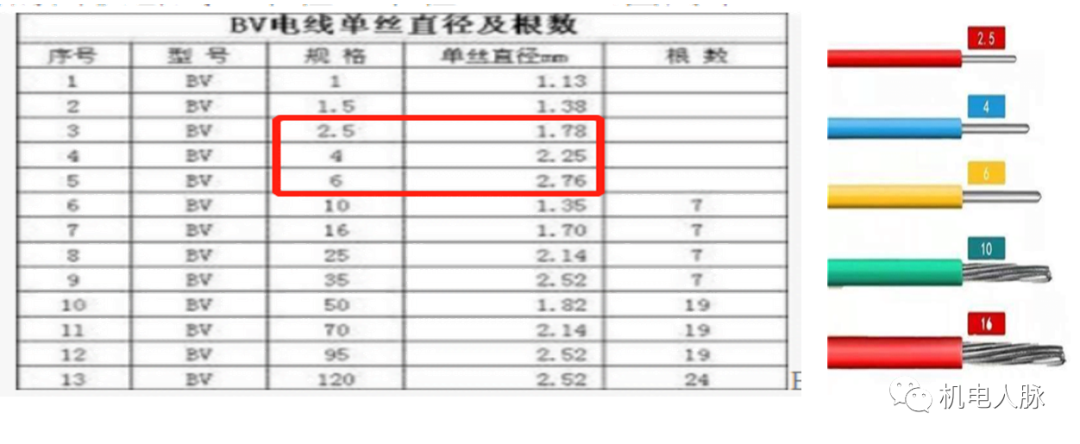

单丝直径要求：

2.5mm不小于1.78mm

4mm不小于2.25mm

6mm不小于2.76mm

电缆

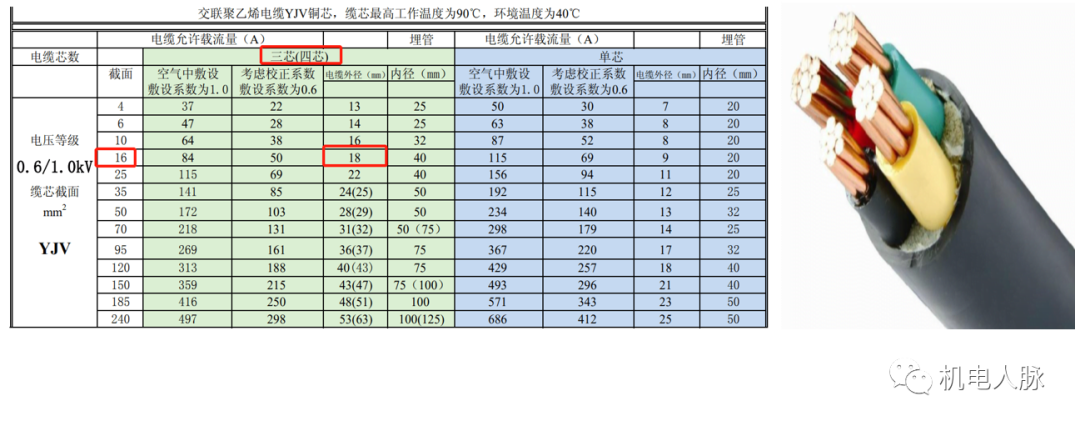

电缆外径要求：进户线3*16；不低于18mm

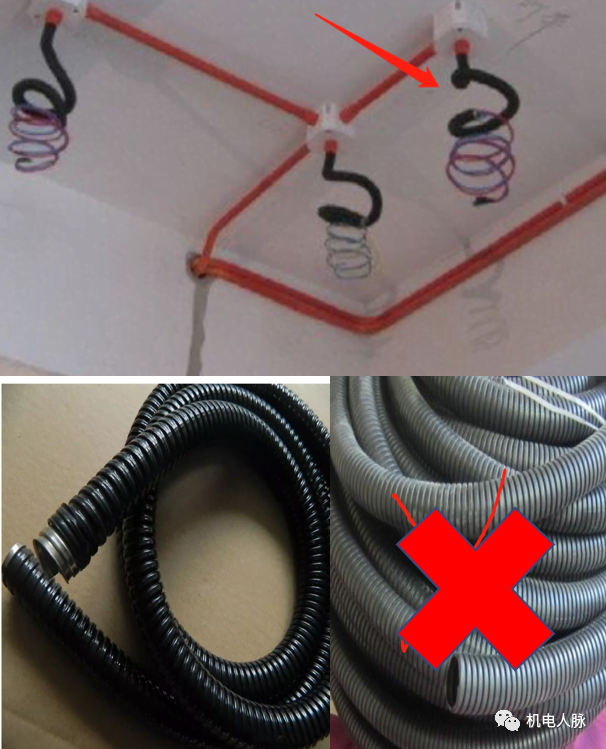

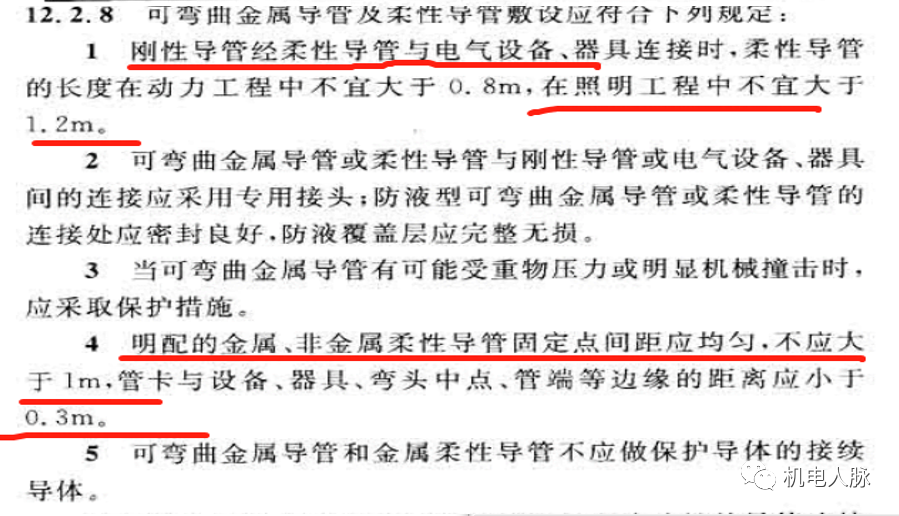

公区吊顶接线盒辅材管：软管

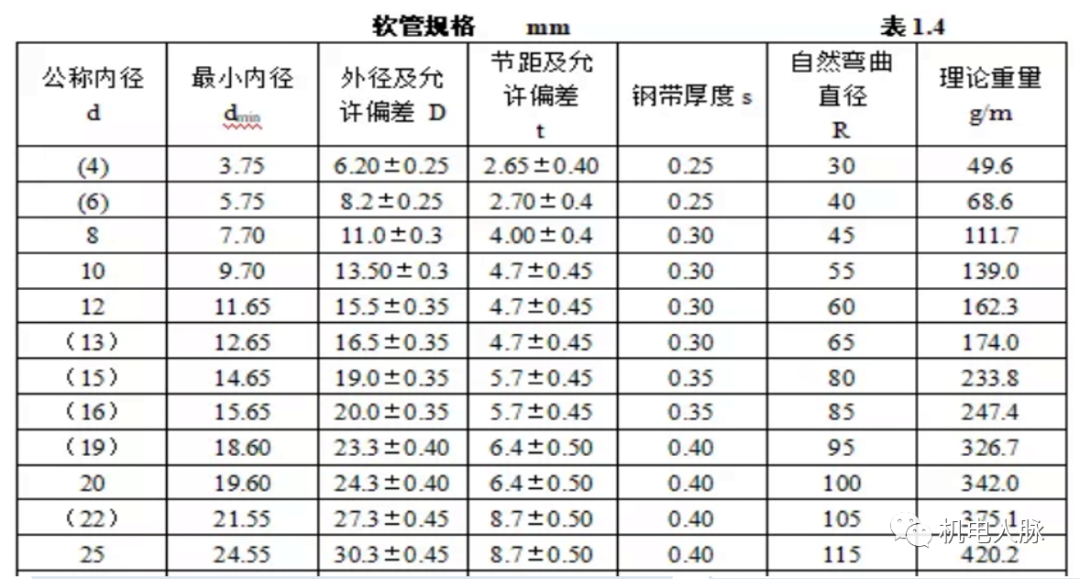

必须使用包塑金属软管，执行国家YB/T5306标准。

#2墙体剔槽

剔槽宽度、深度要求

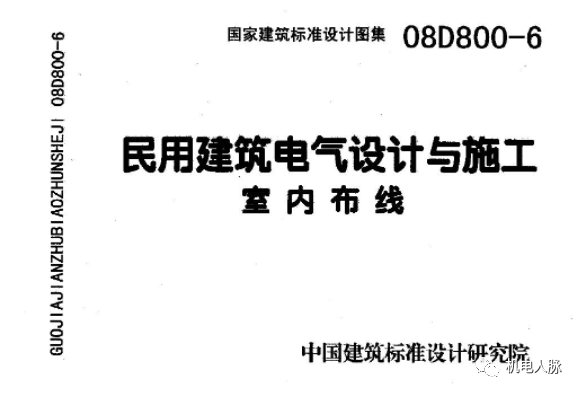

见图集08D800-6 民用建筑电气设计与施工-室内布线

以及JGJ242-2011 住宅建筑电气设计规范

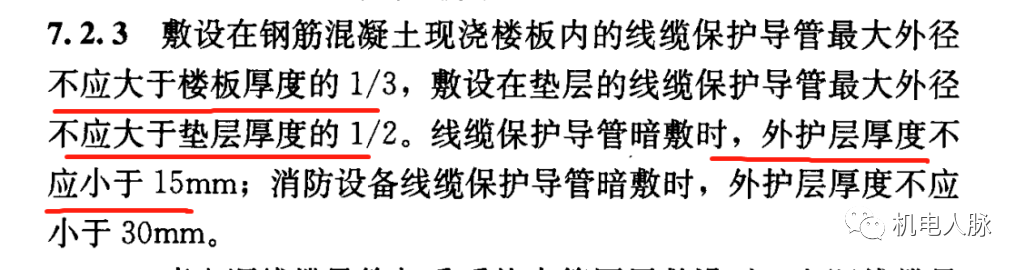

1、剔槽深度要求

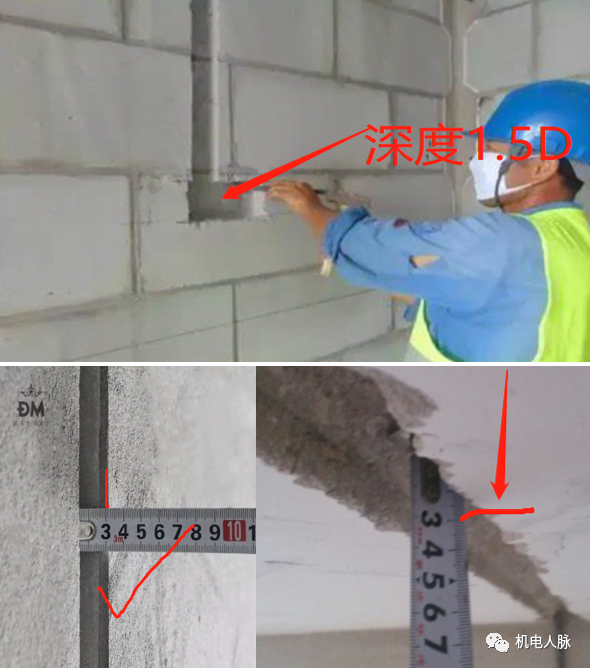

• 墙体面层厚度大于等于15mm，剔槽深度=线管管径D

• 墙体面层厚度小于15mm，剔槽深度=线管管径1.5D

（考虑管道固定卡不深入抹灰层，深度1.5D）

2、剔槽宽度要求

• 单根管：宽度10mm+D+10mm

• 多排管：(N+1)* 10+N*D

(保证管间10mm空隙满足补槽空间)

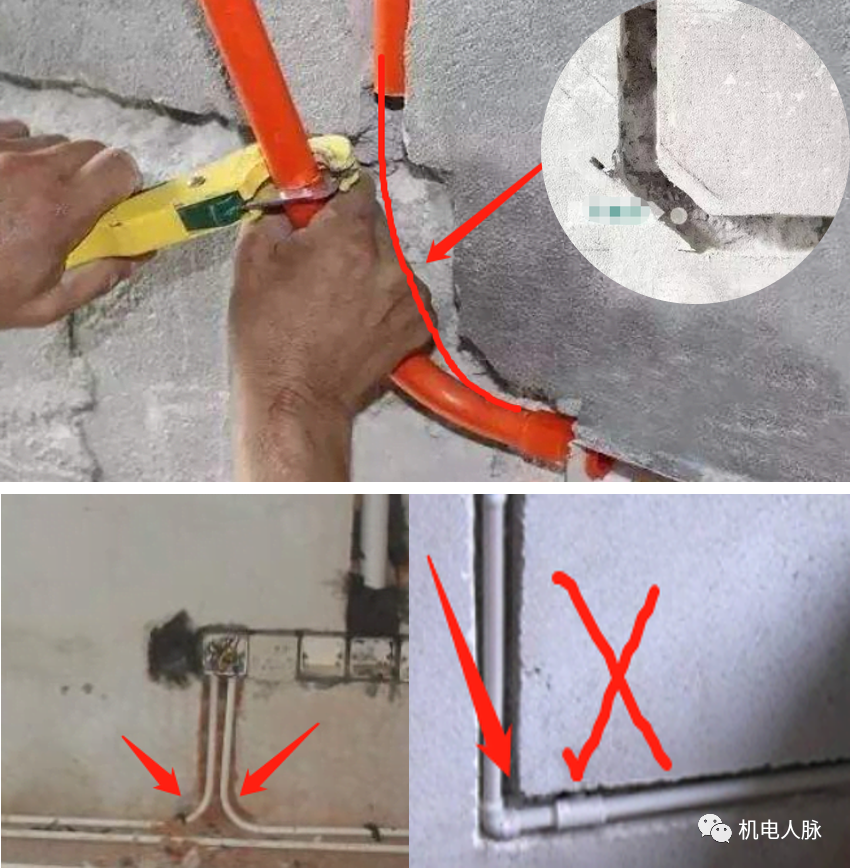

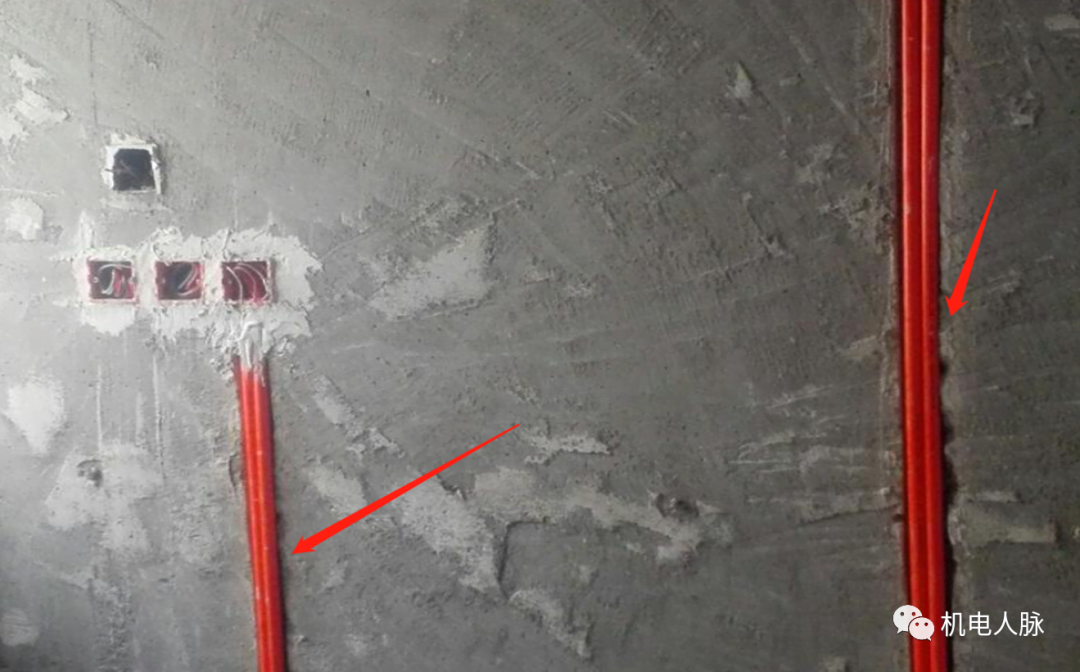

3、常见错误

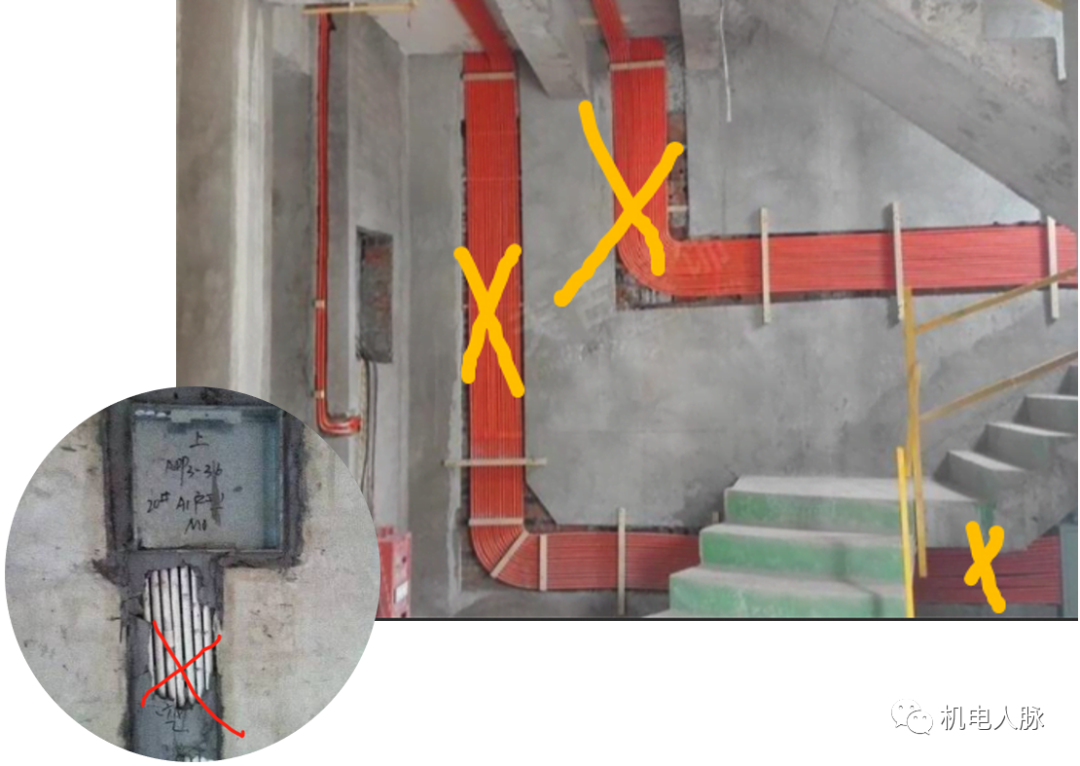

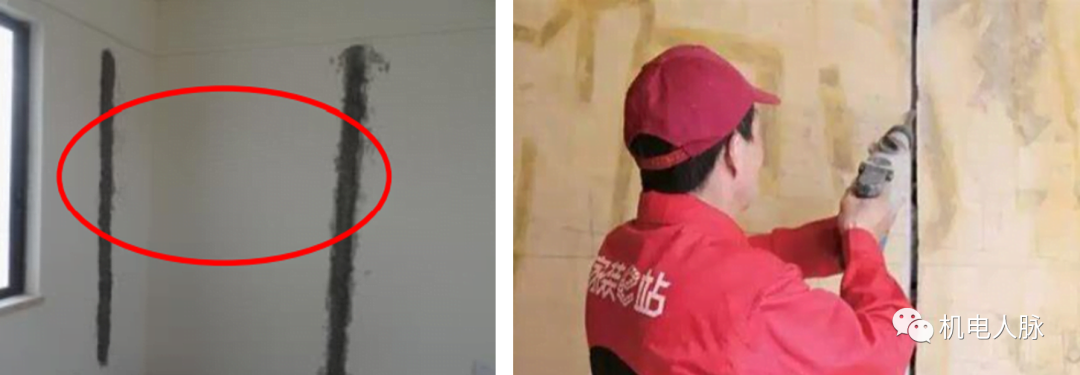

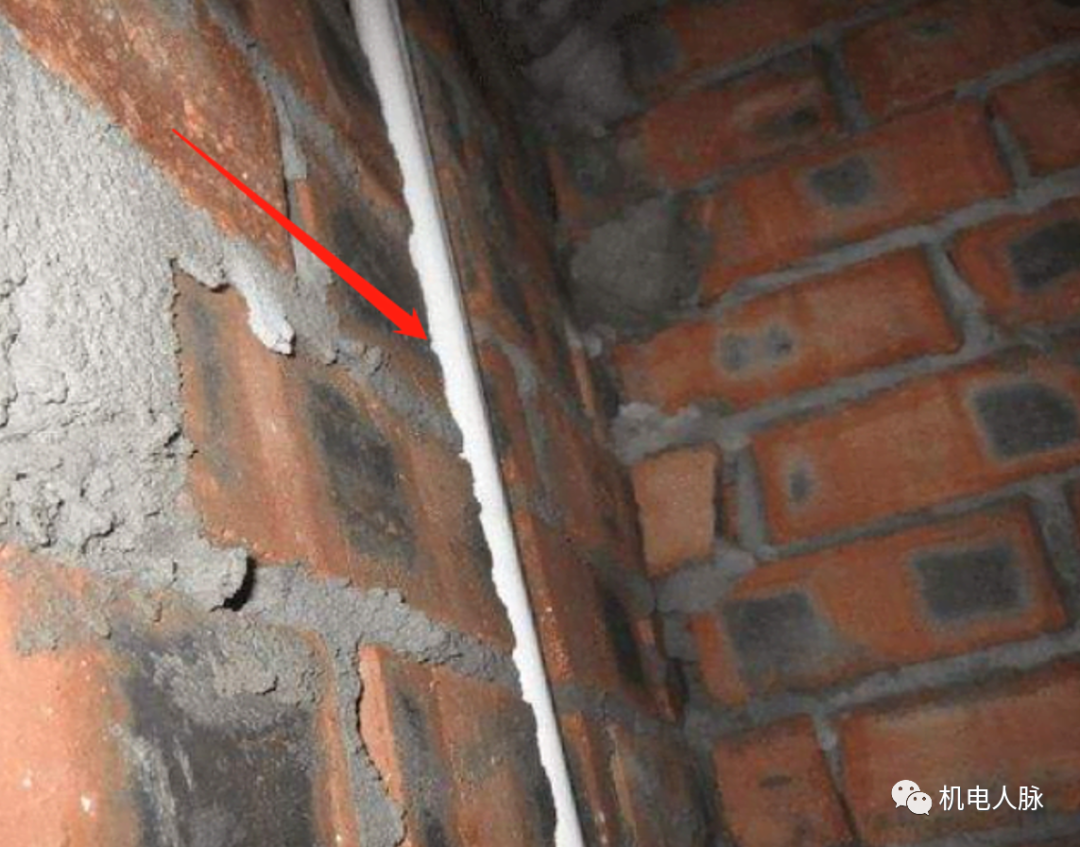

引起质量问题：剔除位置墙面裂纹、瓷砖空鼓

4、正确的做法

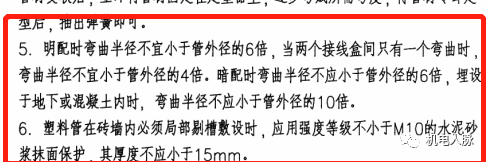

5、配管折弯要求

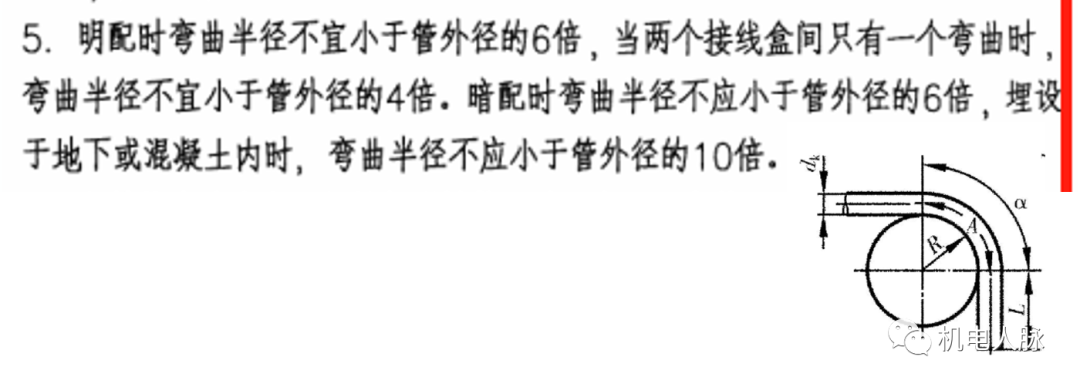

弯曲半径

明、暗敷：不小于6*D

地下、混凝土：不小于10*D

两个接线盒间：不小于4*D

D为管径

方便后期拉线

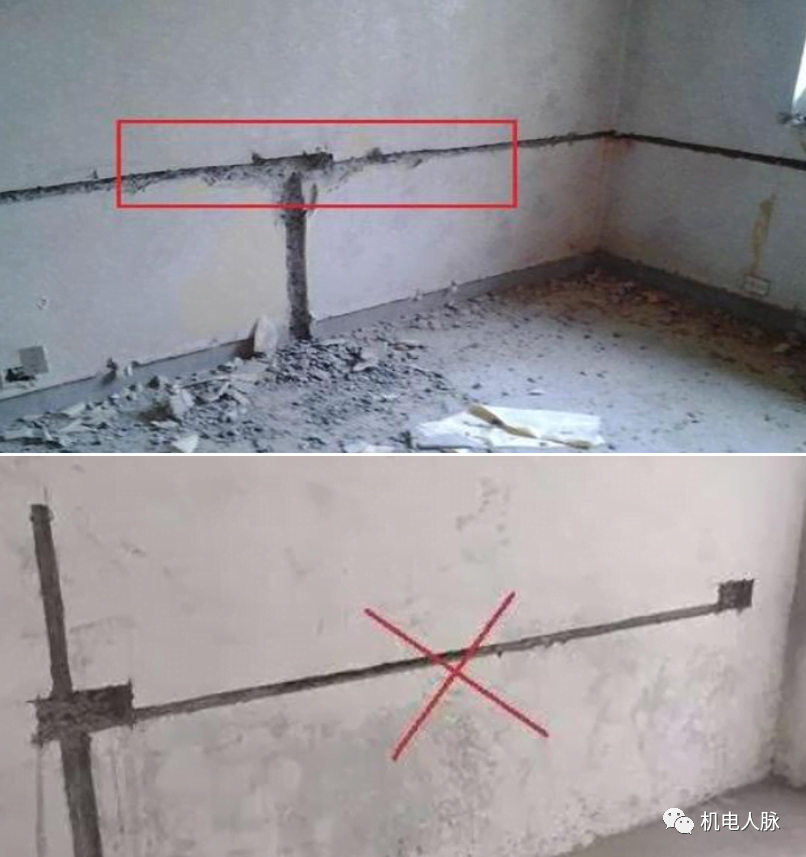

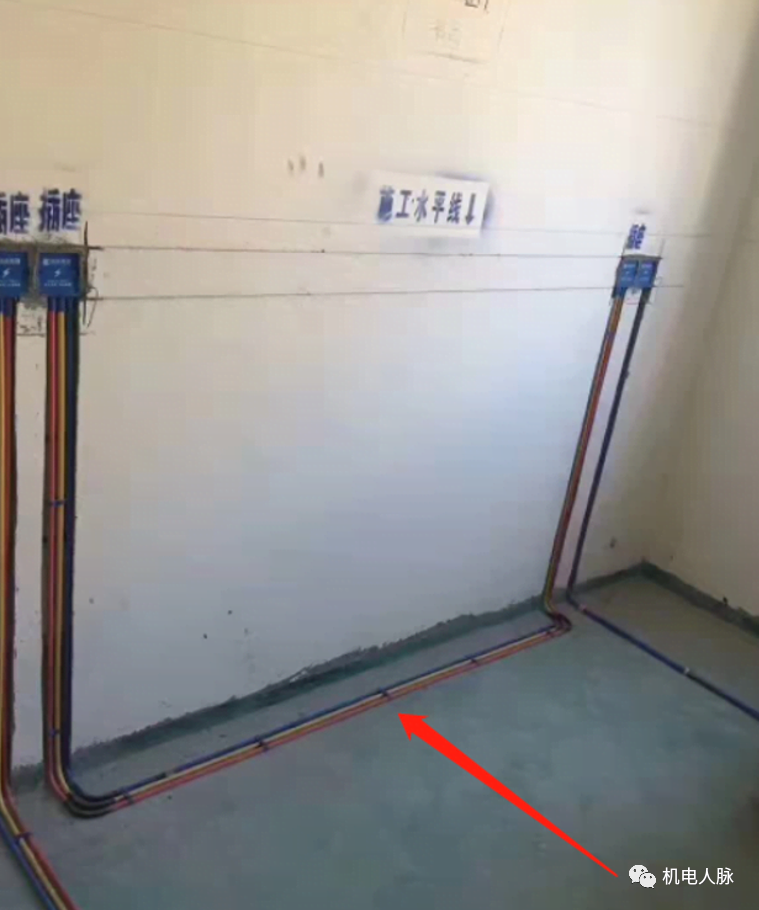

6、墙体开横槽

争议较多

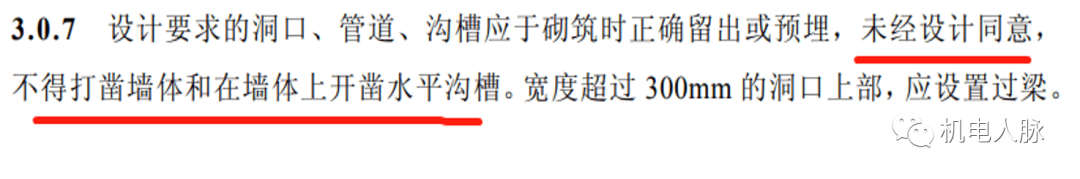

• 规范是禁止开横槽
• 行业做法（未找到依据）：承重墙开横槽的距离不要大于30公分；非承重墙不超过50公分。

引起质量问题：横槽墙面裂纹、瓷砖空鼓

GB50203-2002 砌体工程施工质量验收规范

推荐做法：墙面无横槽从地面水平连接

禁止做法：墙面大跨度、超长开横槽

短距离横槽（不建议，不反对）

严禁在抹灰层开槽、补槽

#3管槽修补

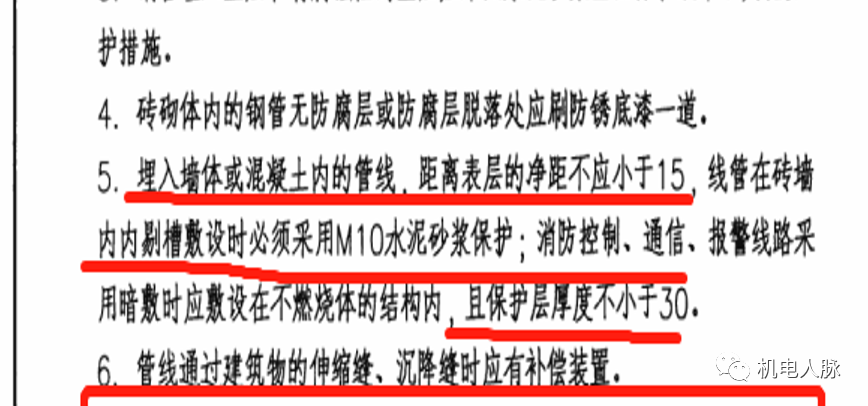

根据JGJ242-2011 住宅建筑电气设计规范

• M10水泥砂浆修补
• 管间、管与槽间空间填补满

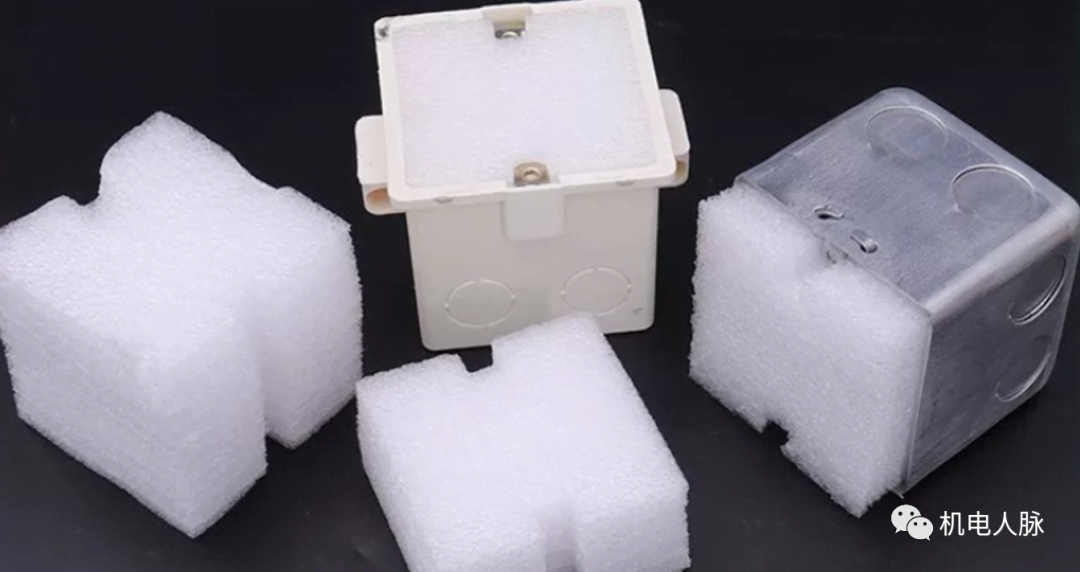

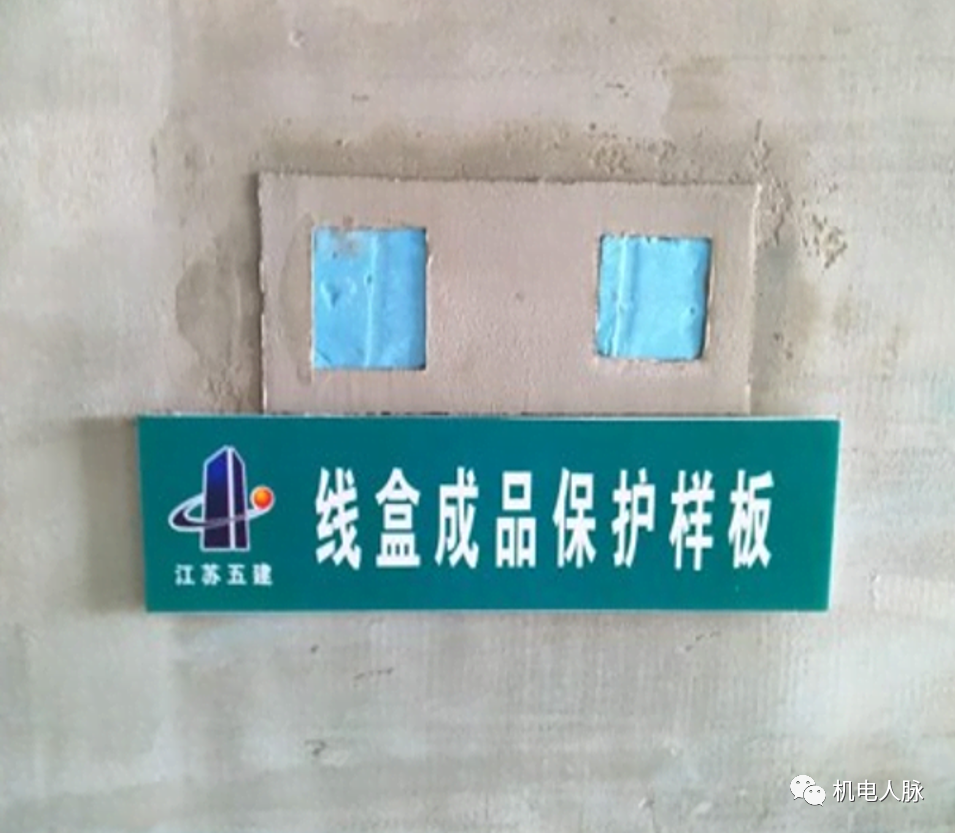

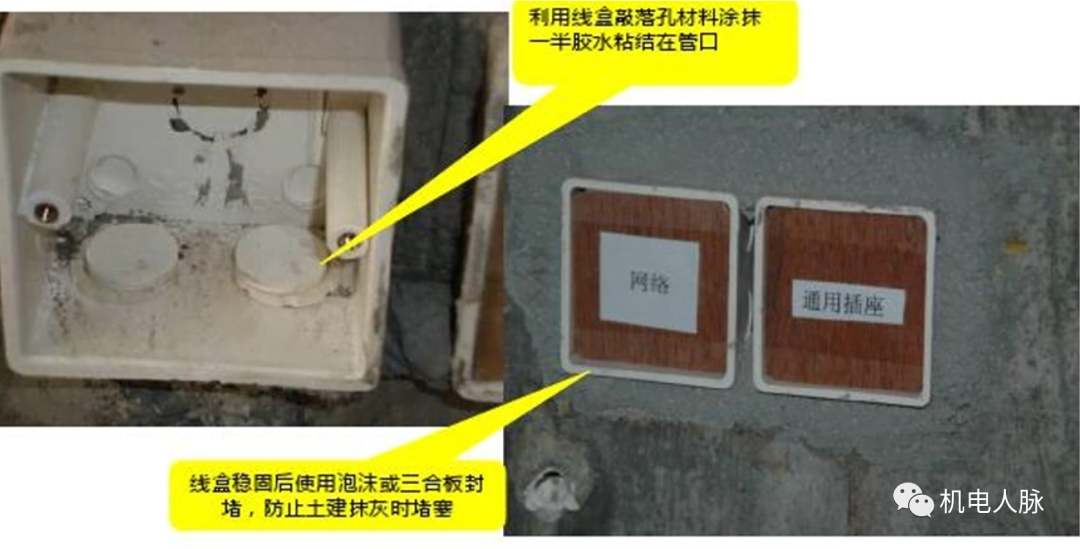

补槽、抹灰过程对线盒成品保护

常见做法示例

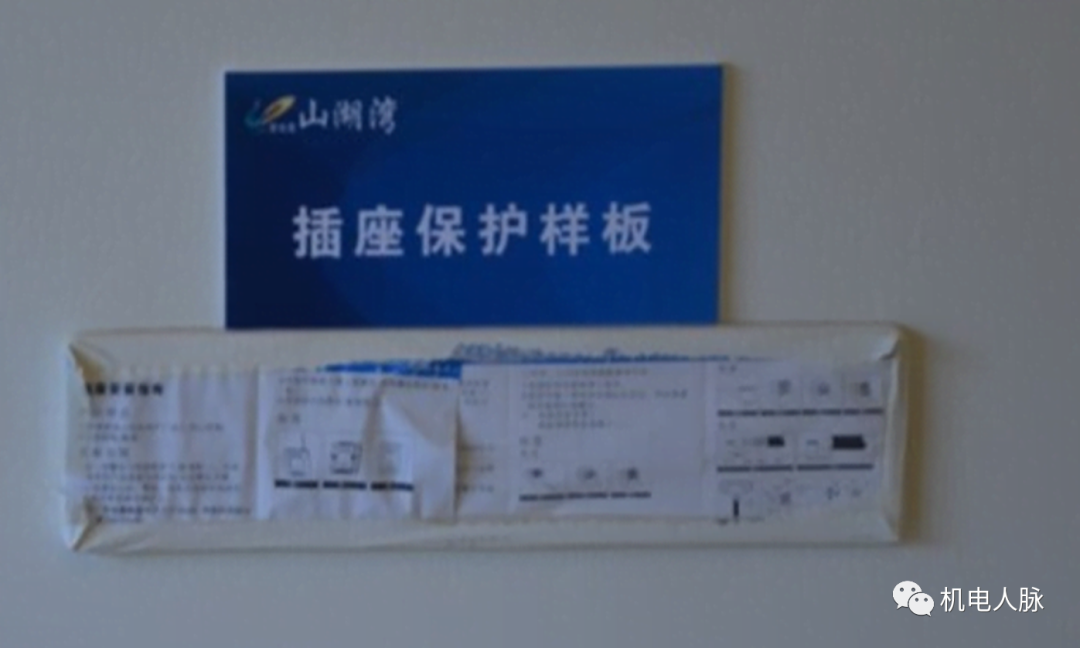

推荐做法

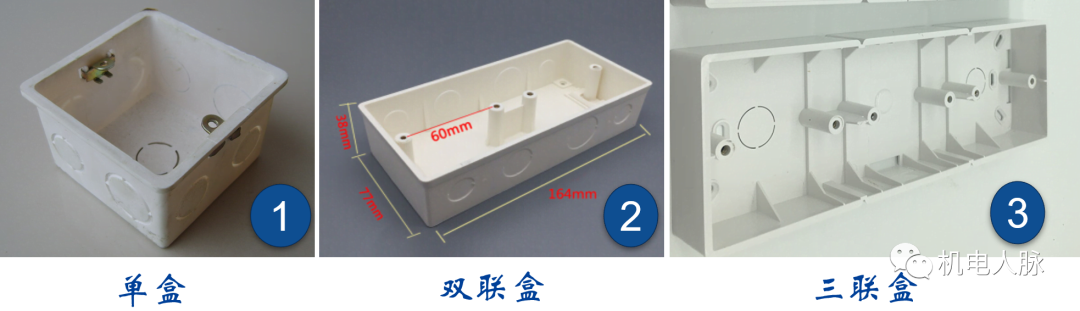

#4底盒安装

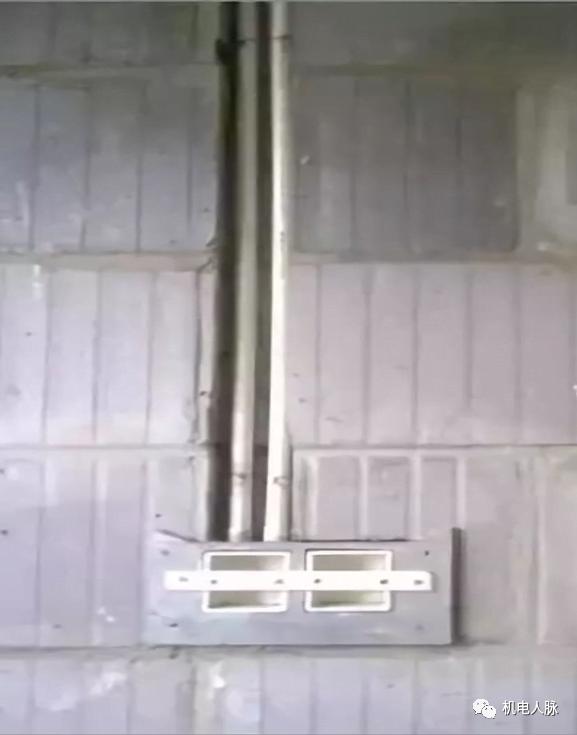

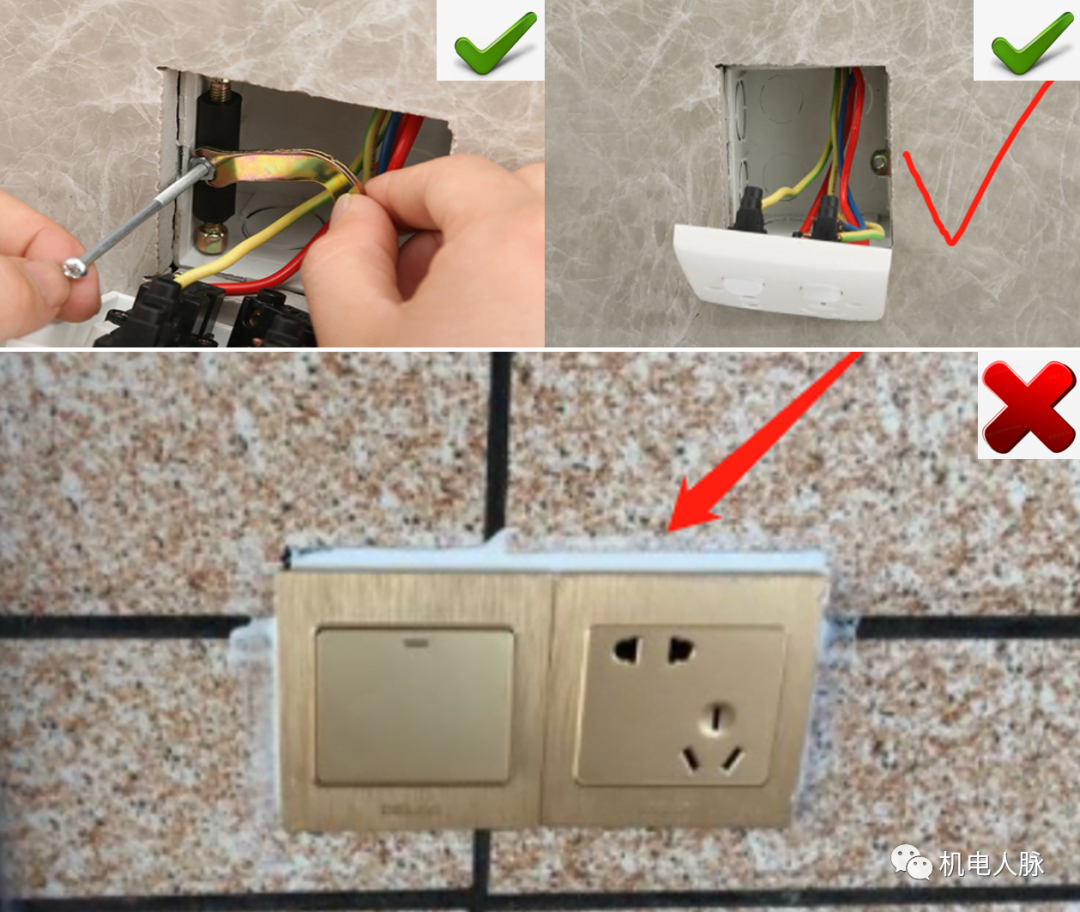

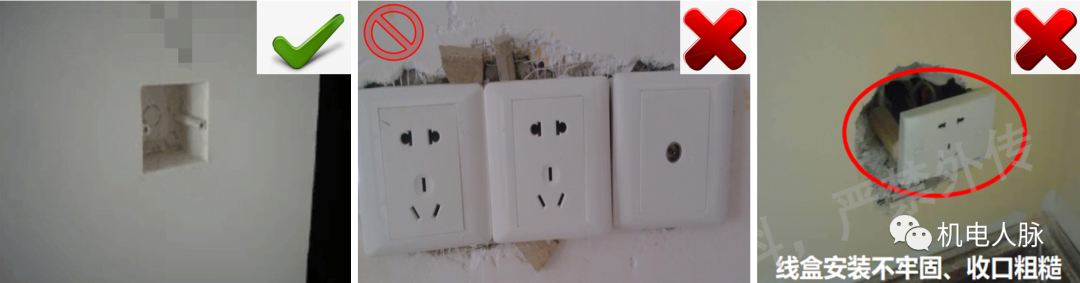

常见问题：底盒间距未控制好，面板间缝隙

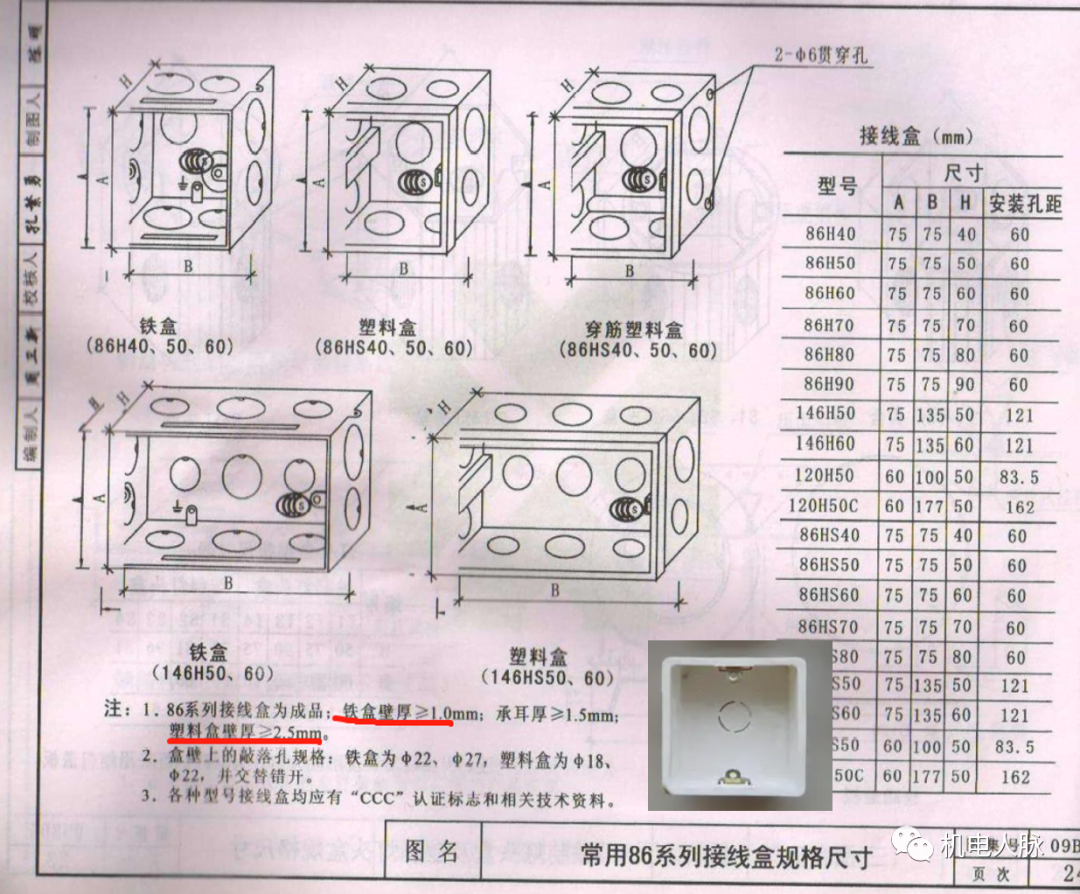

壁厚要求

华北标09DB5 内线工程

铁盒：1.0mm；塑料盒：2.5mm

底盒内接线

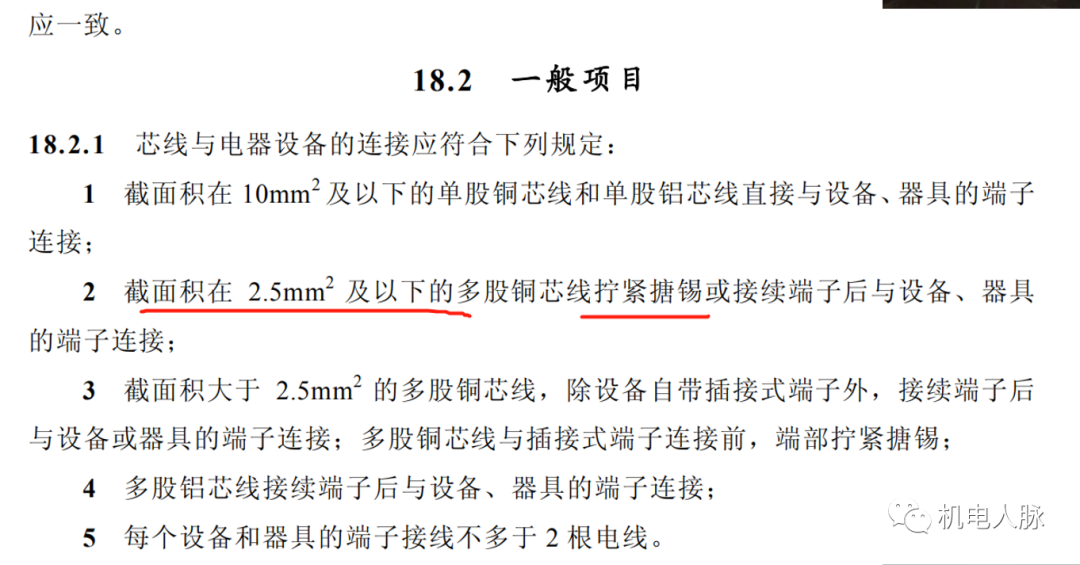

GB50303-2015 建筑电气工程施工质量验收规范

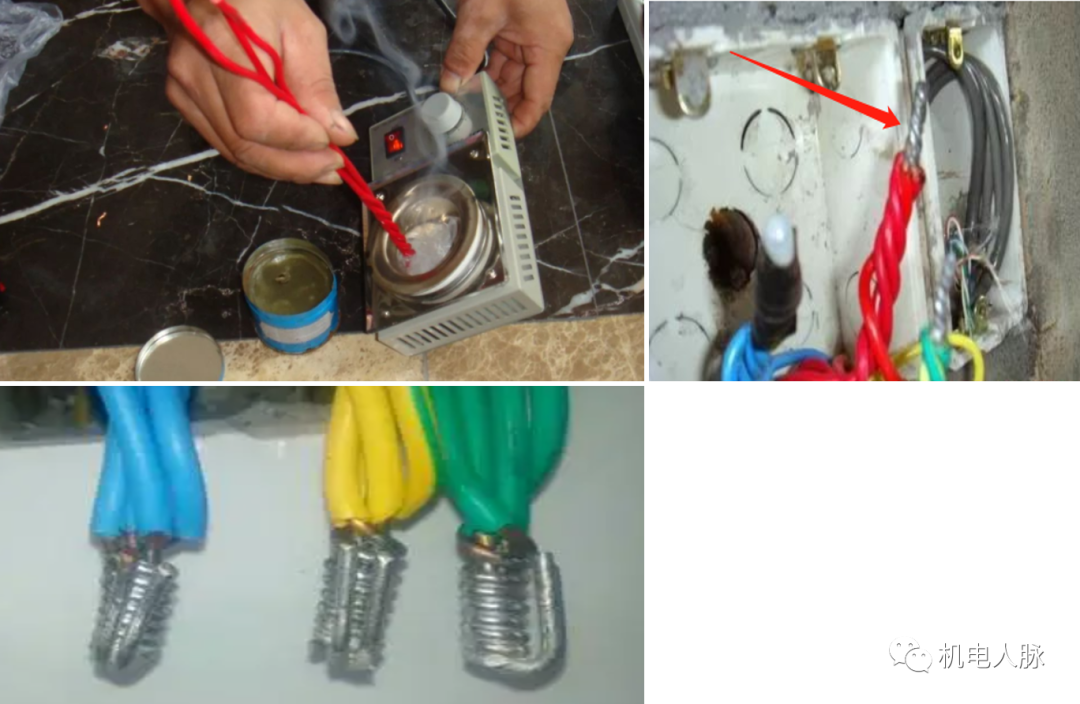

底盒内接线并线并焊锡保护（并线间接触面充分导电更强）

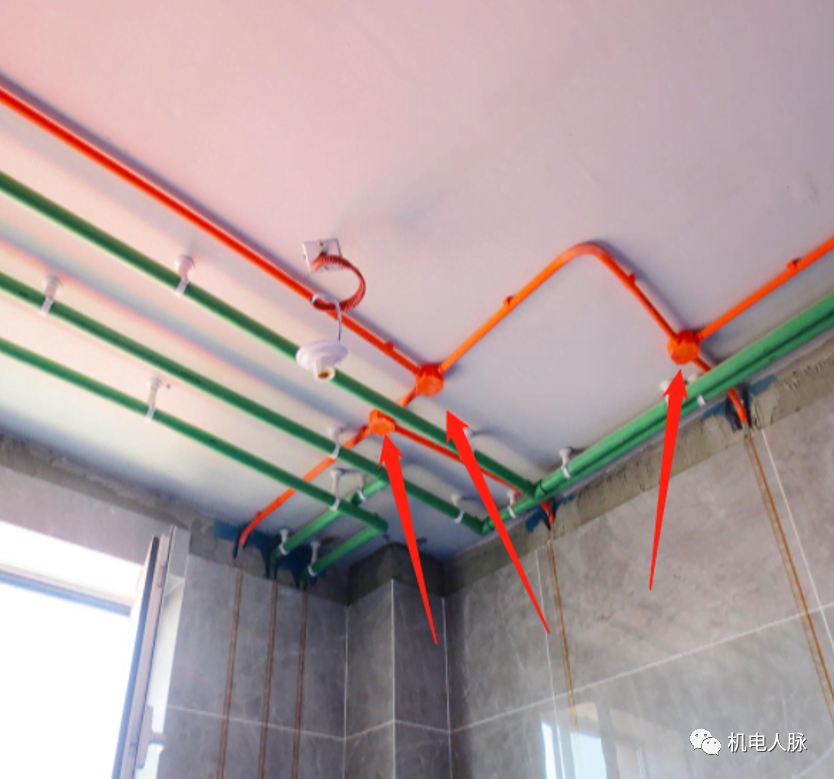

#5明管配管

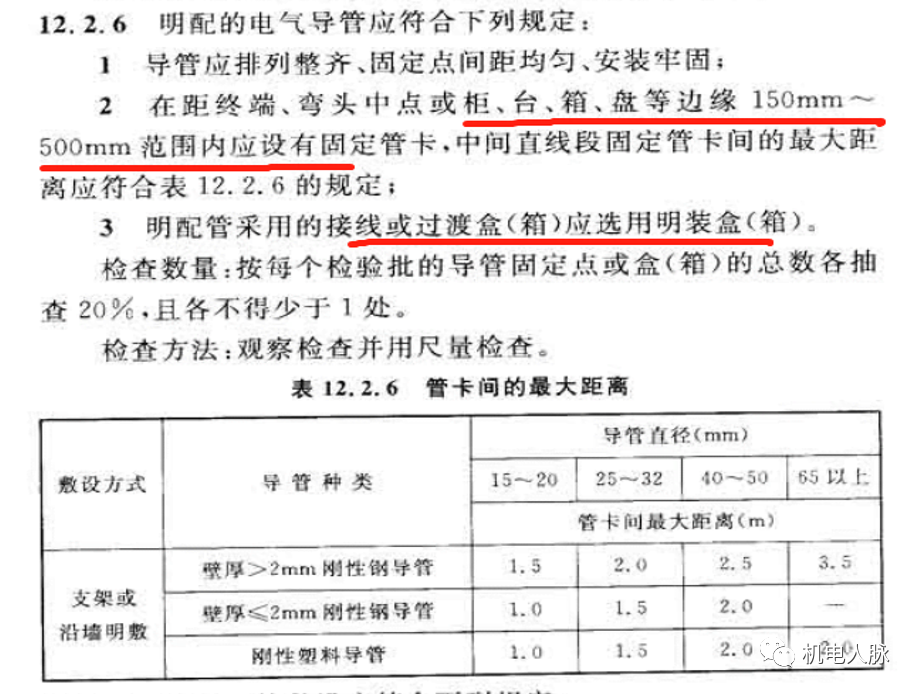

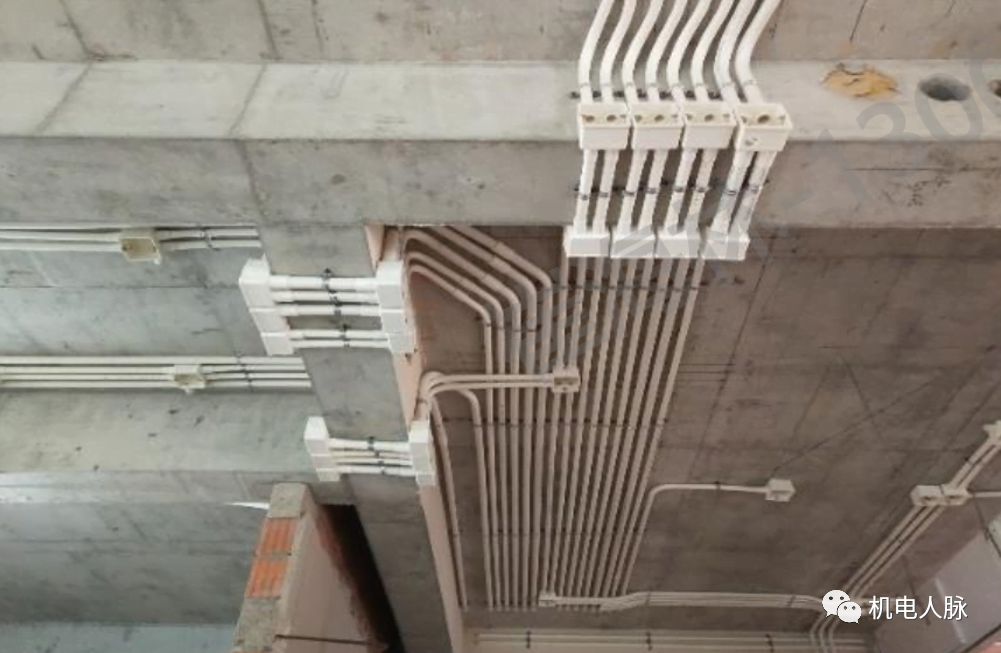

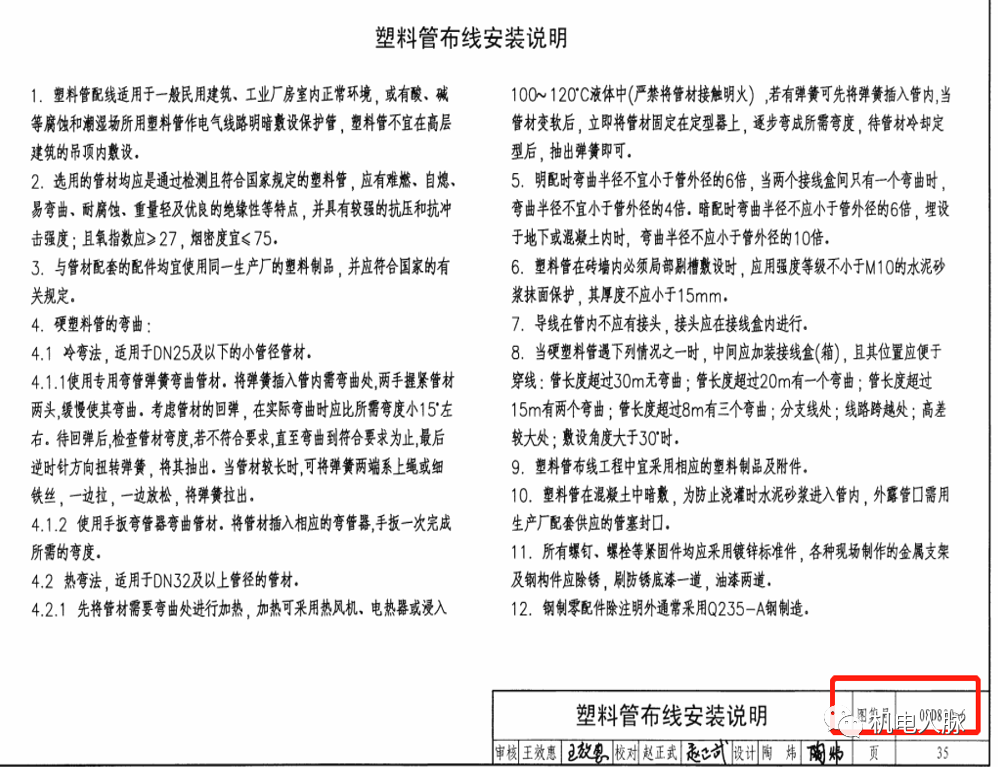

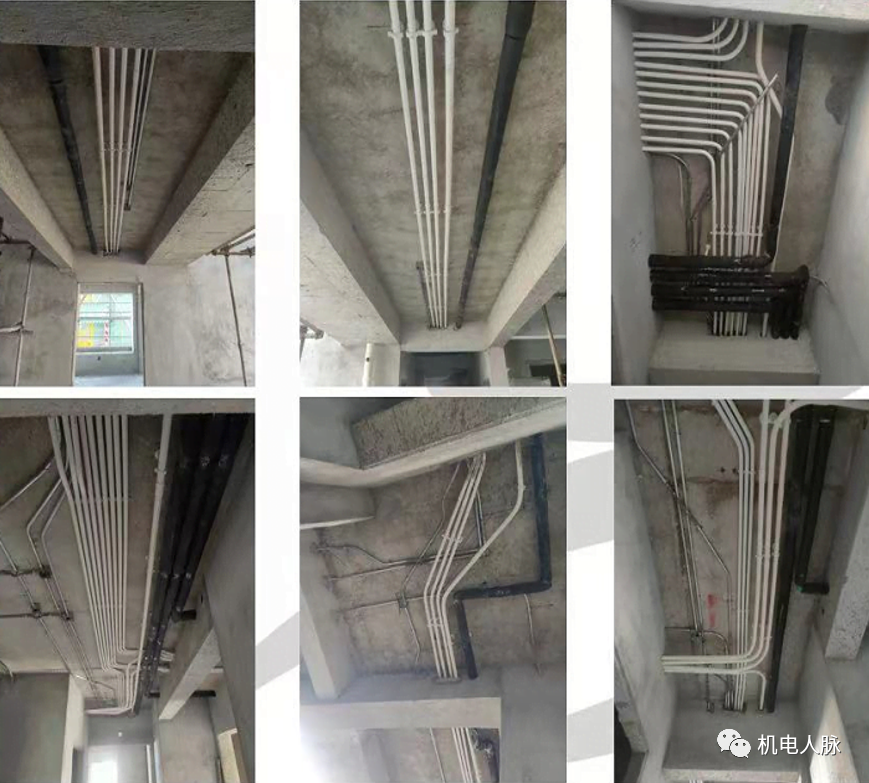

GB50303-2015 建筑电气工程施工质量验收规范08D800-6 室内布线图片示例

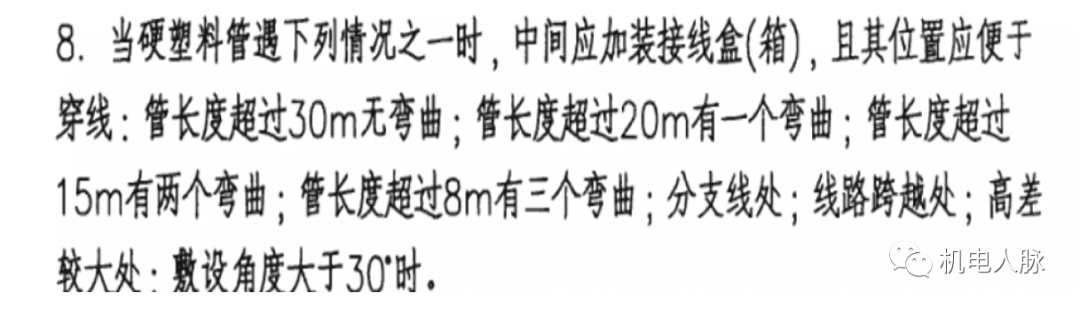

便于穿管的做法要求

图集08D800-6 室内布线

#6配管穿线

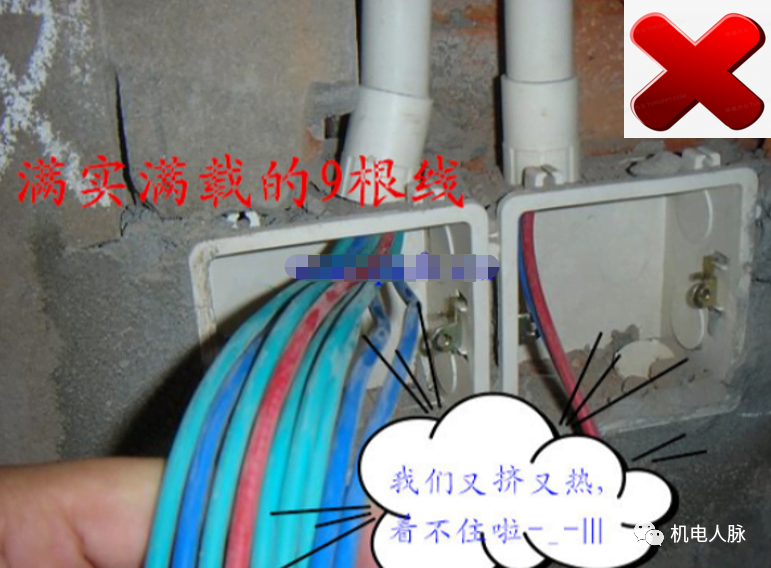

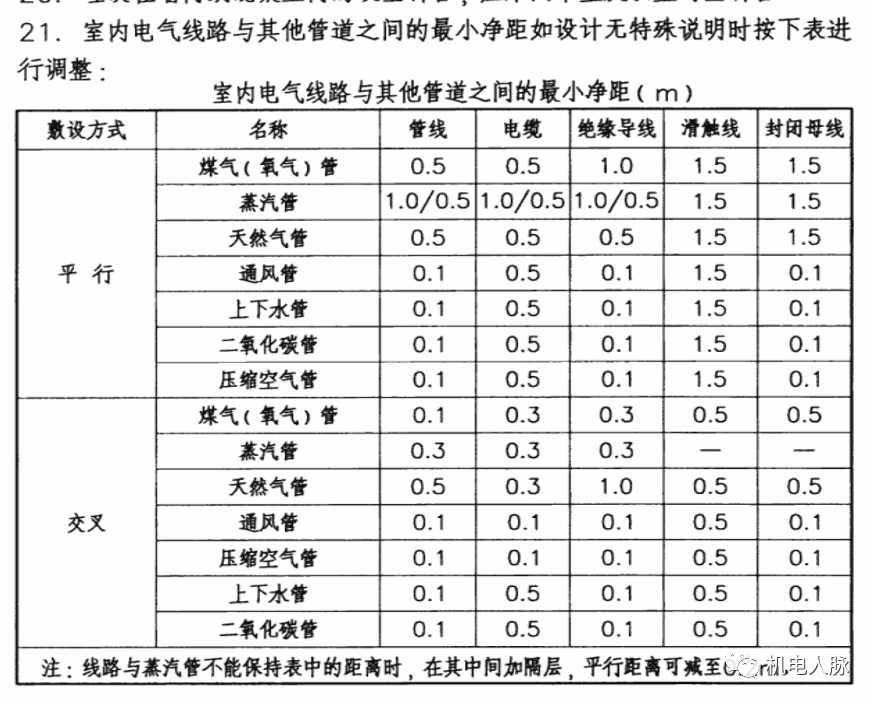

19DX101-1 建筑电气常用数据错误做法

#7配电箱安装

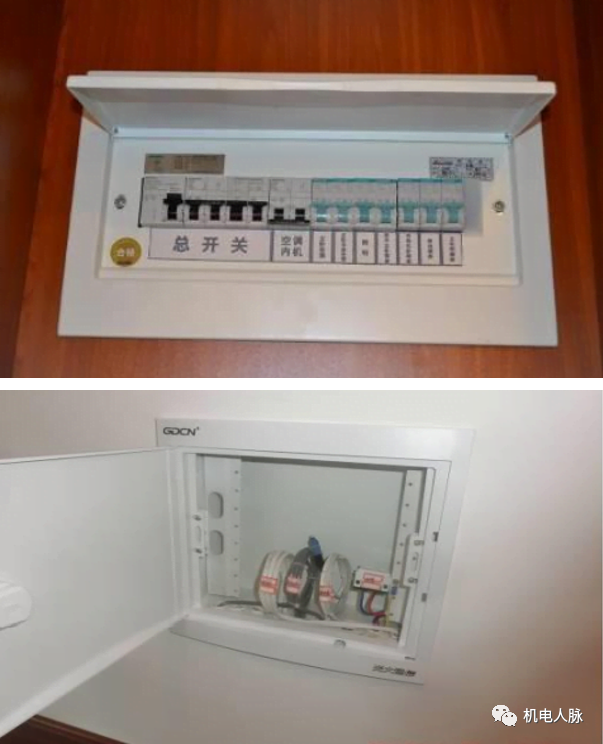

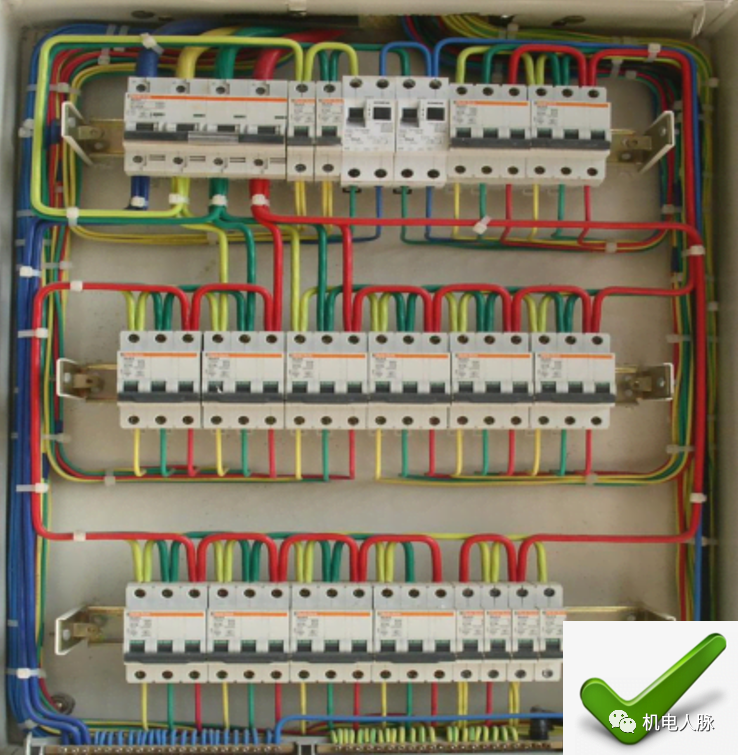

配线箱

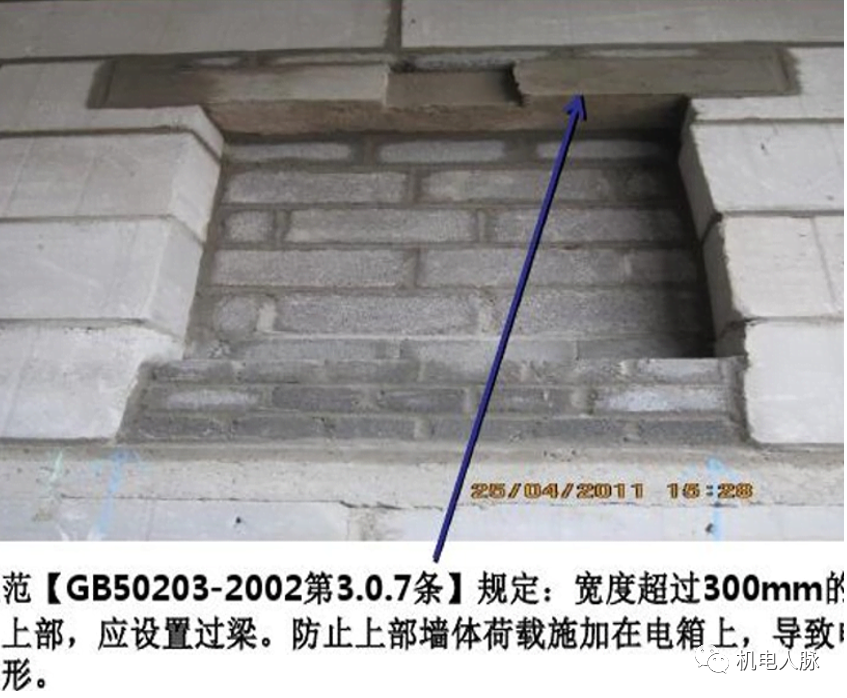

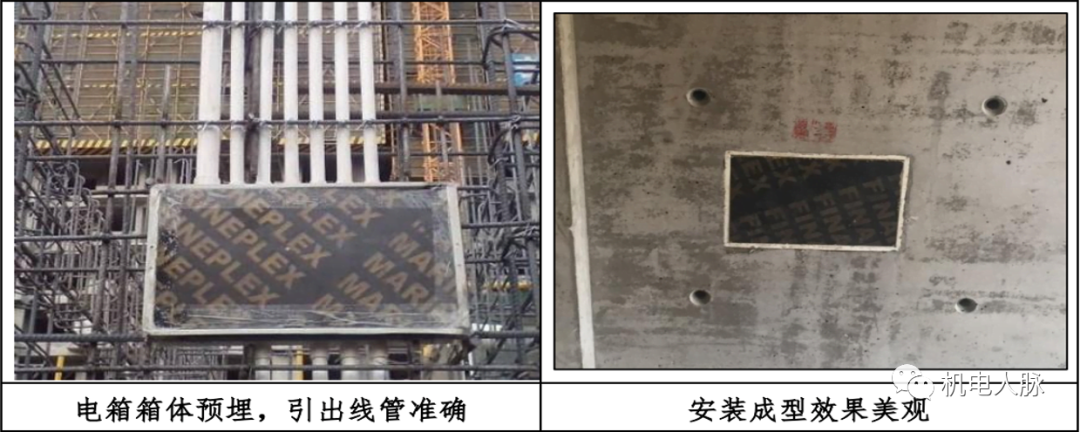

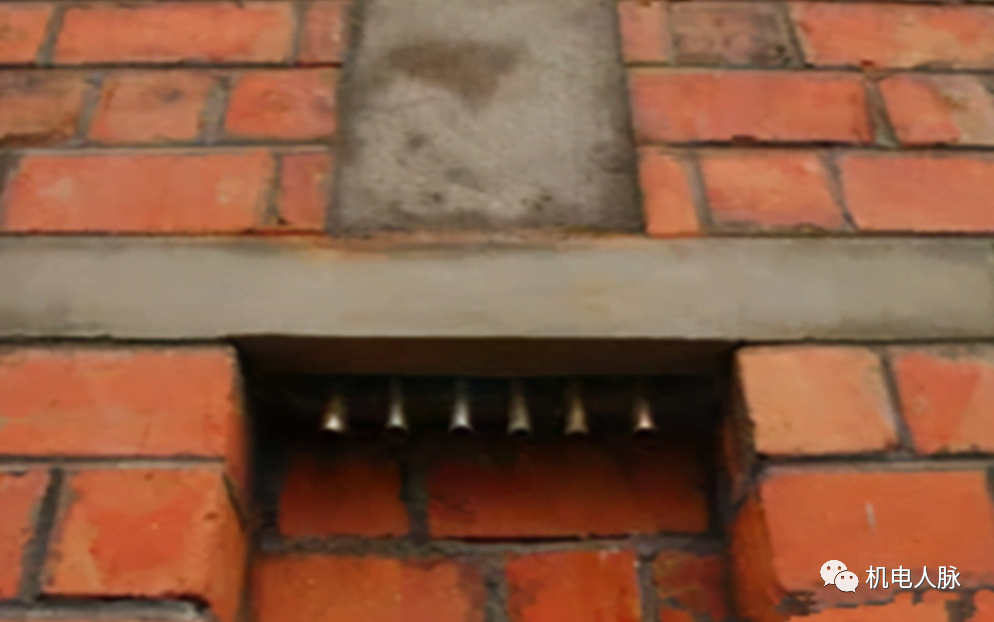

1.配电箱上设过梁

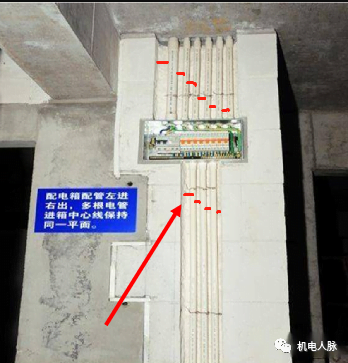

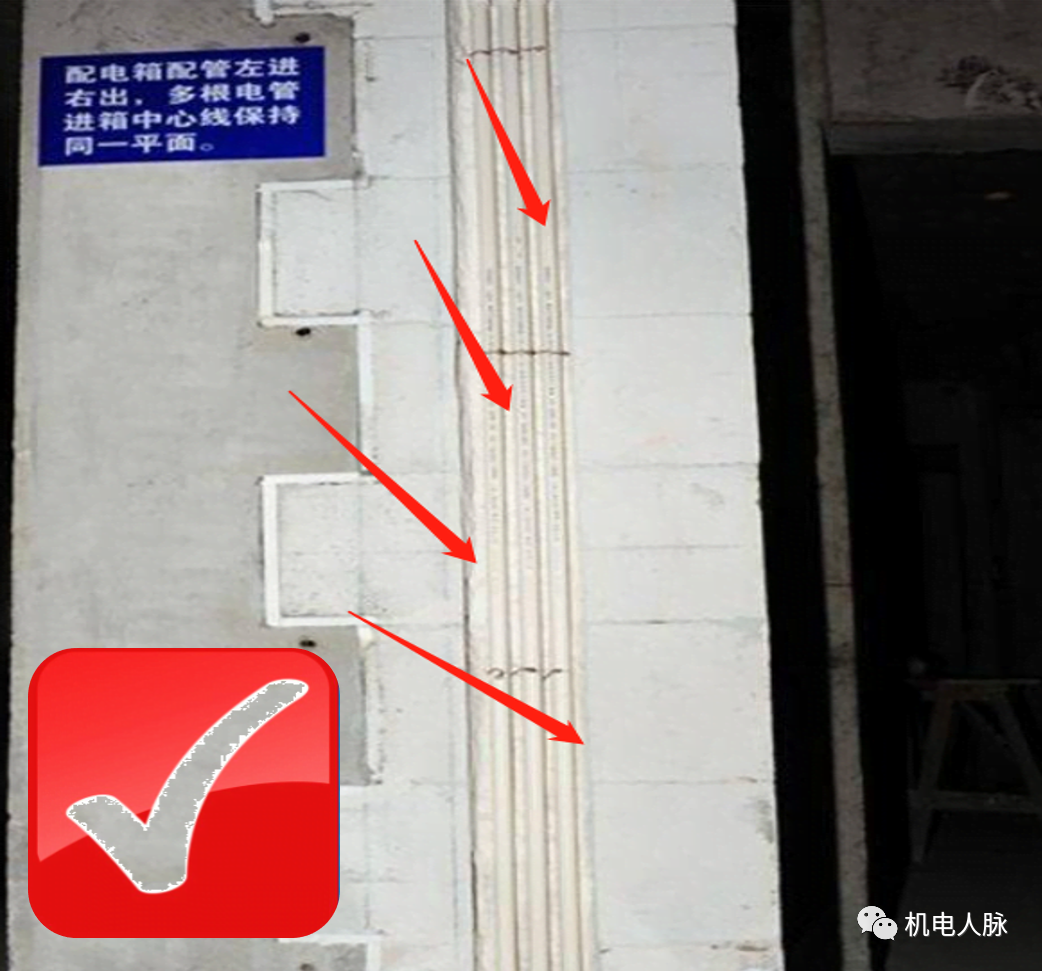

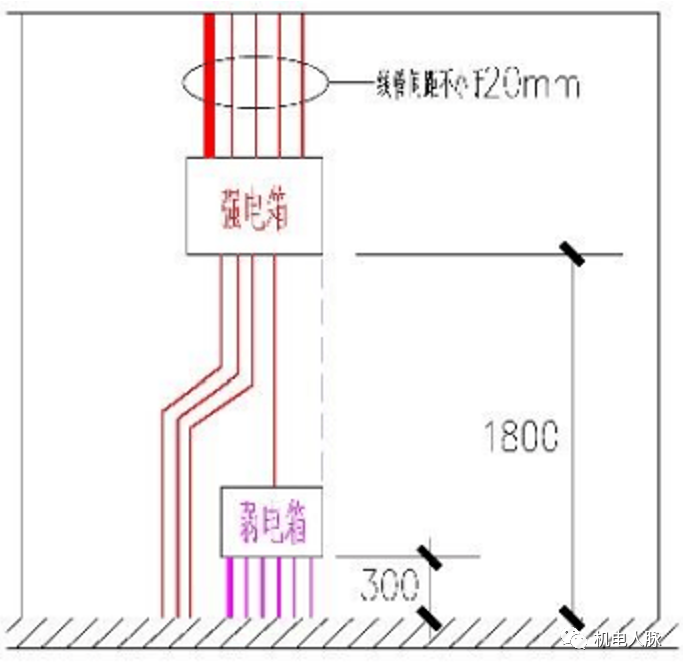

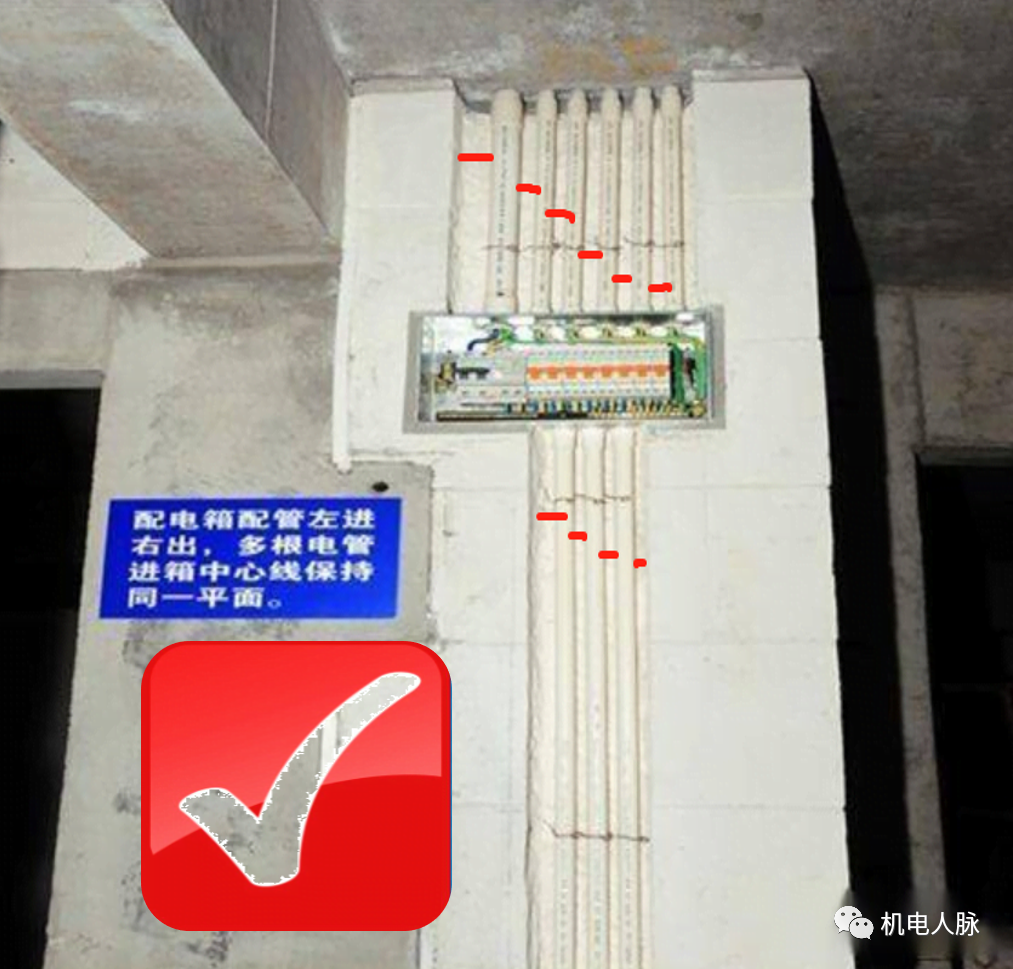

2.强弱电箱上下错管

3.剪力墙一次预埋或泡沫盒洞

线路

1、电源线相位分色 （火线：黄、绿、红；零线：蓝色；地线：黄绿双色）

2、线路横平竖直（扎带固定）

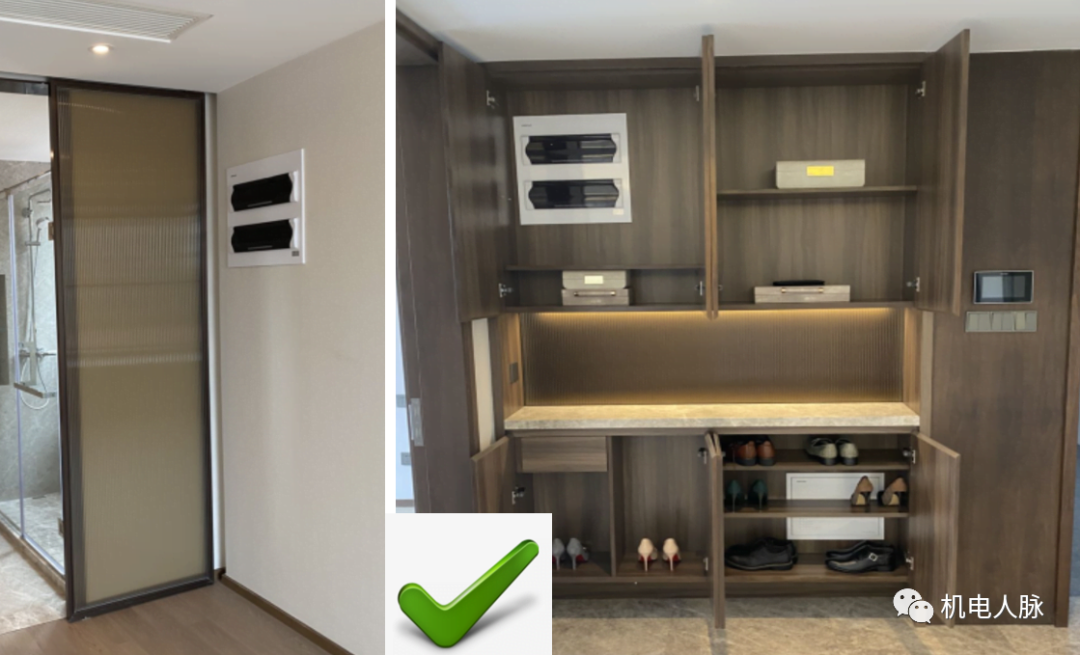

面板隐藏，美观实用

规范要求

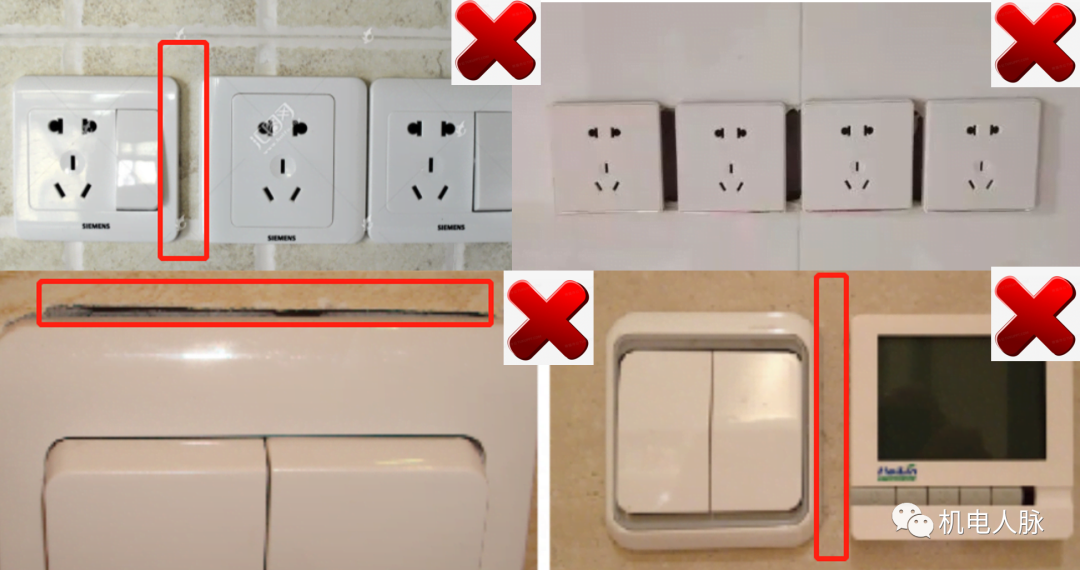

1、面板安装规整、横平竖直；与墙面无缝；

2、开关回路标识清晰、规范；

3、弱电箱冗余线路盘线美观；

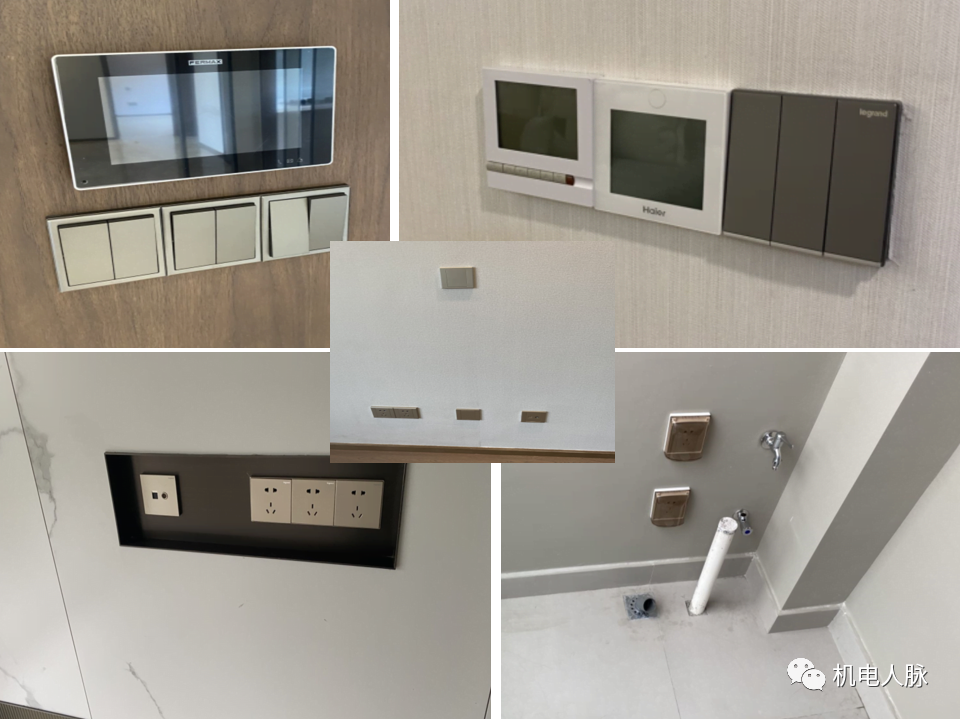

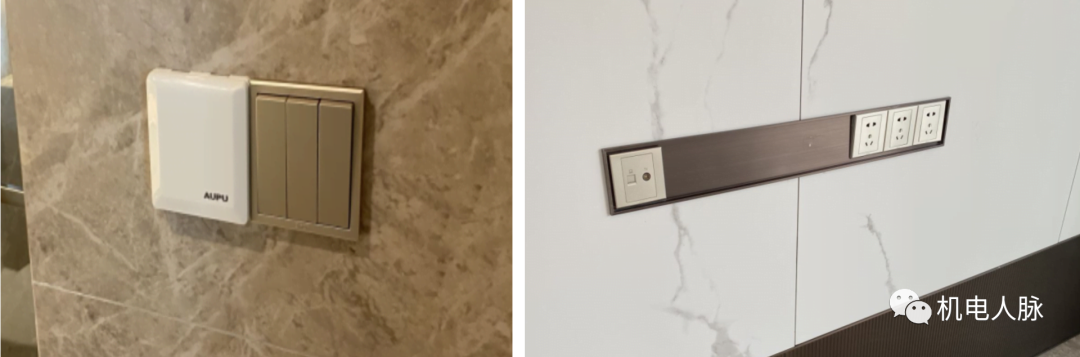

#8开关面板安装

规范要求

1、贴邻面板间高度一致；

2、面板间无缝隙；

3、面板颜色一致（空调、空气能颜色靠近）

#9灯具安装

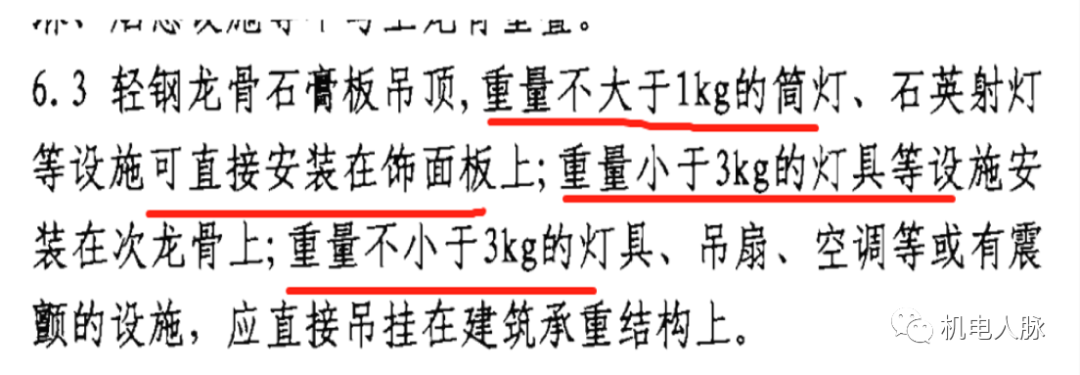

12J502-2 内装修室内吊顶

1.重量小于1kg，可固定在饰面板；

2.重量小于3kg，可固定在次龙骨；

3.重量大于3kg，固定在承重结构上。

#10局部等电位

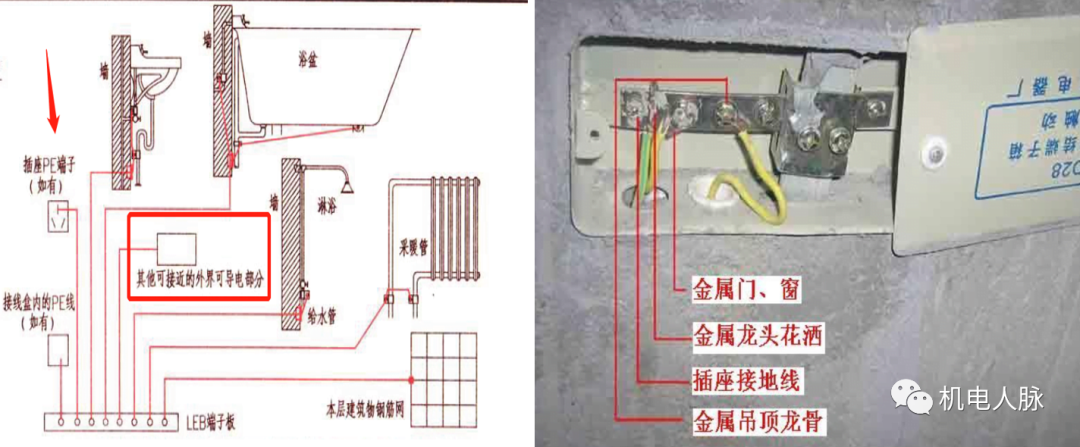

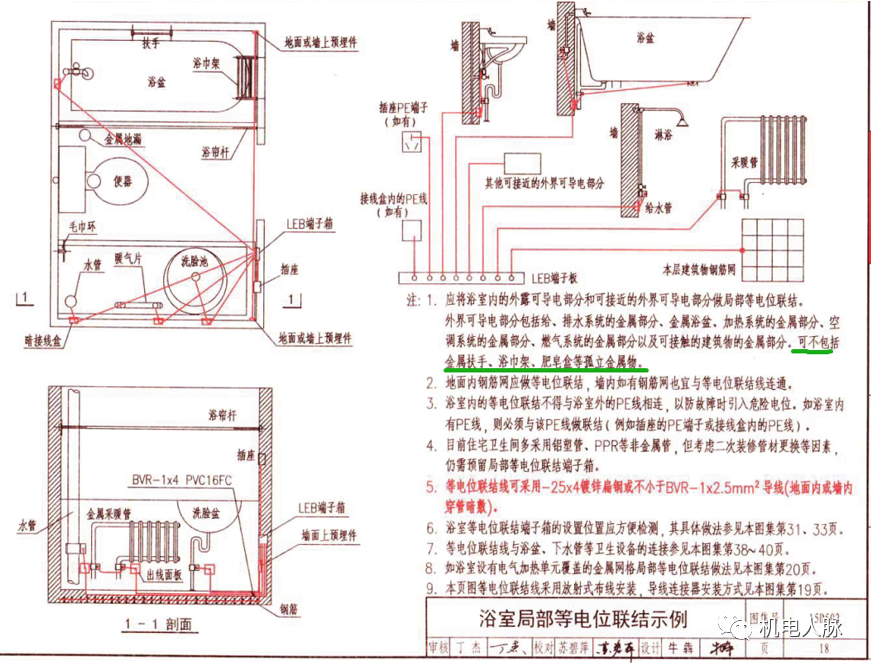

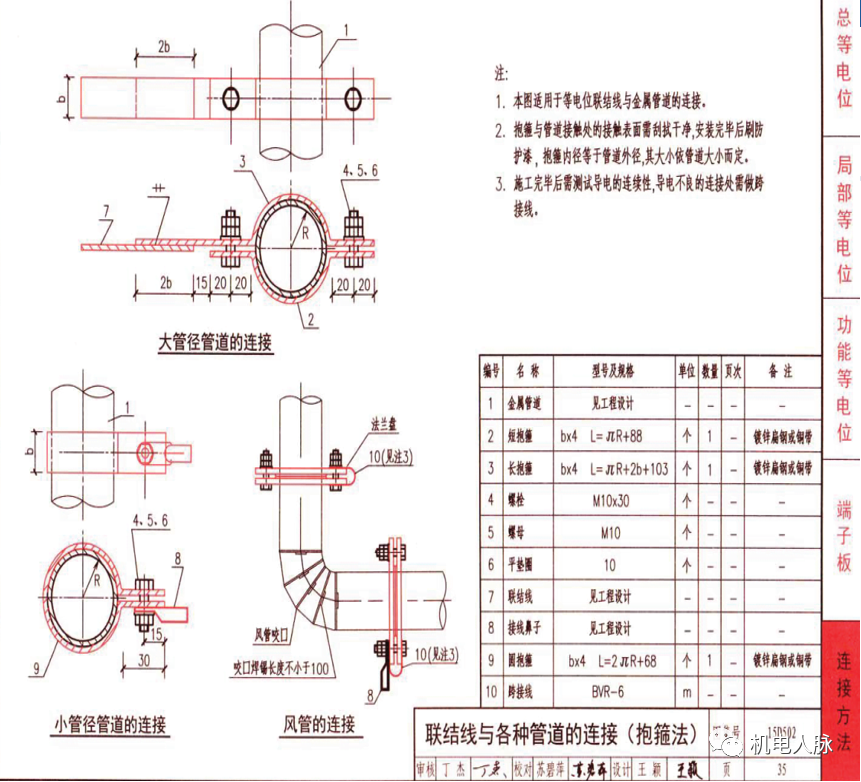

15D502 等电位联结安装

划重点

• 孤立金属物：金属扶手、浴巾架、肥皂盒无需连接；

• 卫生间点位与等电位连接采用放射连接，不能串接；

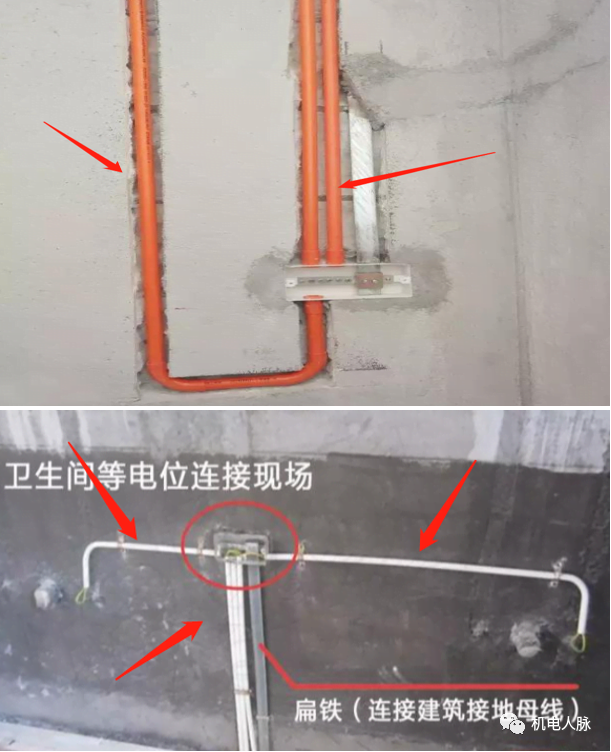

• 与等电位连接导线要穿PVC管暗敷，连接点设线盒；

• 卫生间外部空间地线（PE）不能与卫生间内地线连接。

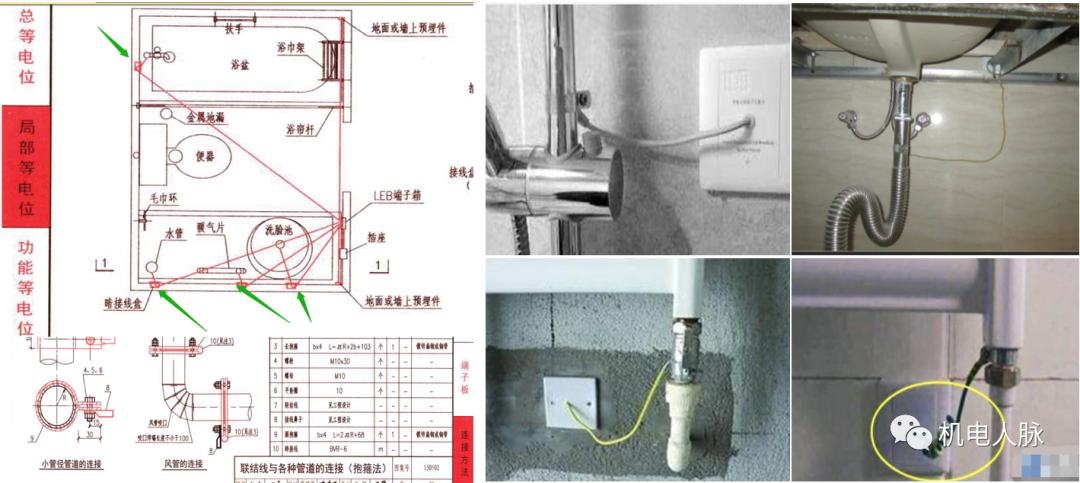

图集与实物对比
