摘要：本文介绍现代建筑设备房内采用浮筑地台进行设备减振隔声的技术，从浮筑地台的结构设计、隔振垫的选型、施工等方面总结了实施过程中的一些经验。

#1前言

由于建筑技术的发展，建筑物屡屡刷新纪录，高层建筑的塔楼设备层内安装配套的机电设备也越来越普遍。

以往设备安装的减振大多采用加厚混凝土基础、加装弹簧减震器、增加安装基础惰性块等方法，但是对于占地较大的大中型机电设备，如：冷冻机组、空调风柜、热交换器等，上述减振隔声的效果仍有不足。

浮筑地台是由敷设在建筑结构楼面上的阻尼隔振胶垫加钢板构成弹性层，由钢筋混凝土浇筑浮筑层组成。其减振隔声效果良好，已成为现代高级写字楼、酒店设备安装的首选。

根据弹性层铺设方式分为点铺和满铺两种形式。浮筑结构所使用的隔振隔声垫能最大限度地缩减、隔离建筑物结构上的振动、噪声的传递污染，而且使用寿命长，可达到七十年。

下面以满铺形式为例，说明浮筑地台设备减振的设计和施工技术。

#2浮筑层的设计

2.1 浮筑结构隔振隔声设计要求

1）制定控制噪声和振动的标准，实地隔声效率是衡量建筑减振设施在降低振动和噪声方面的一个指标。隔声效率越高，则降低噪声传输的有效性则越高。

2）在设备层内采取“楼板浮筑结构的隔振隔声”，能极大的缩减动力设备运行时产生的高、低频率噪声对楼下及楼内四周的传递。

3）动力管道全部支撑在“浮筑层”上，能够隔离管道振动和噪声对楼下及楼内四周的传递，不需再另行采取其他隔振措施。

4）设备安装在浮筑层上，确保今后对设备检修时，在设备移动拆卸等情况下，不会对楼下产生较大影响。

2.2 满铺式隔振隔声浮筑地台结构设计

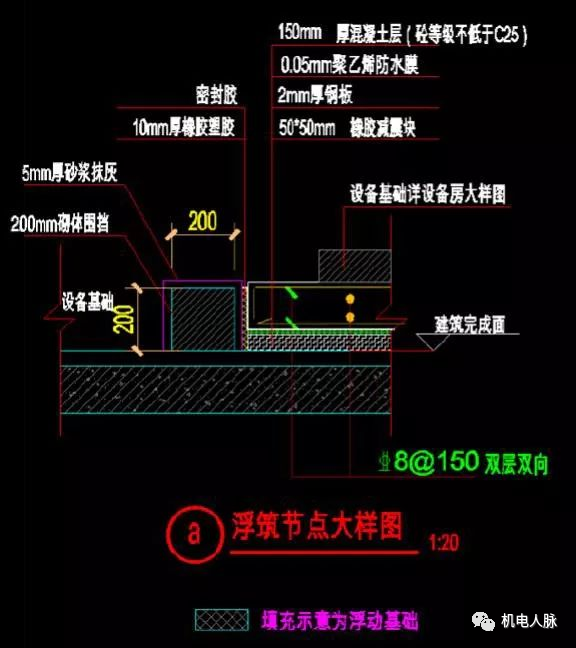

在结构楼板上满铺设专用橡胶隔振隔声(音)垫。阻尼隔振胶垫用胶水固定在原楼层平面上。四周围墙侧向铺设专用隔振隔声垫从而形成弹性层，中间铺设吸音棉，在橡胶隔振垫面上盖一层2mm的镀锌板，上面浇筑钢筋混凝土浮筑层。减振器与动力设备安装在浮筑层上，如图所示。

2.3 满铺式隔振隔声浮筑地台尺寸设计

浮筑地台尺寸设计，对于面积较高小的机房可以采用设备机房范围内都铺设浮筑地台，以取得良好的减振隔越声效果；而对于较大面积机房，从施用工成本和难度成本考虑，可以采用备底面尺寸每边加100mm。

2.4 隔声垫材料种类及型号规格参数的选型

2.41 阻尼隔振胶垫的物理参数

(1)工作负荷范围是0.3～0.6MPa；

(2)动态刚度为0.05；

(3)隔振胶垫内部阻尼系数为0.08～0.1；

(4)固有频率≤8Hz；

(5)楼板结构须和阻尼隔振胶垫的频率相差50％或以上，以防止两者间发生共振耦合；

(6)隔振胶垫压缩率50％卸载后永久变形不能大于5％；

(7)隔振胶垫极限抗压强度须大于15M Pa；

(8)隔振胶垫压缩屈服极限须大于0.45MPa；

(9)隔振胶垫压缩弹性模量须大于7MPa。

2.4.2 隔声垫材料的种类；

目前常用的隔声垫材料有两种：

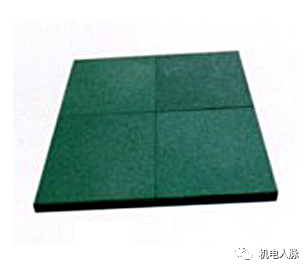

(1)FⅨ型浮筑聚氨酯橡胶隔振垫，FⅨ型浮筑聚氯酯橡胶隔振垫属环保型材料，采用弹性橡胶纤维和聚氨酯粘合剂及其他原料组合，并通过高温高压模压成型。具有弹性好。寿命长的特点。

上下层采用不同的橡胶纤维组成，隔振隔音效果好，并有吸音功能，隔离振动可有效保护房屋建筑结构，并能有效的防止动力设备层对楼板低频噪声的影响。

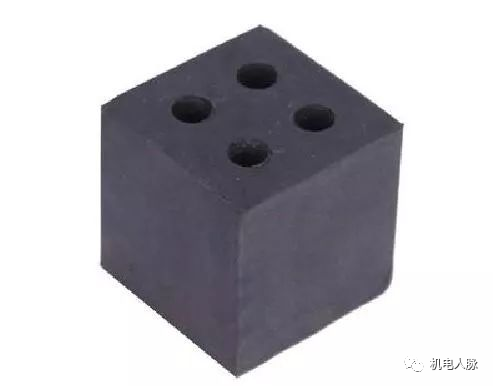

(2)CDM型橡胶隔振隔声垫CDM型橡胶隔振隔声垫由橡胶制成，中间采用锦纶尼龙骨架，下部凸台设有孔，能起到一定的空气隔振阻尼作用。

该橡胶隔振隔声垫固有频率较低隔振隔音效果好，并有吸音功能且安装方便，每块拼装时不需要其他辅助材料，能降低成本，缩短工期。拼接处荷载均匀，使用寿命长。单块尺寸为500mmX500mm(0．25m2／块)，也可根据需要任意切割。

#3浮筑地台的施工技术

3.1 浮筑地台的安装工序

地面找平——导墙砌筑——施工水泥砂浆找平层施工(或铺设钢板)——建筑结构橡胶隔振隔声垫铺设——侧向橡胶围边防振板铺设——防水层施工——现浇钢筋混凝土板施工——建筑找平及自留层找平——防水硅胶密封施工

3.2 浮筑地台安装的地面准备和施工

(1)保持干净，平整和干燥，尖锐凸起和石子等杂物需打扫干净。地台结构地面平整度为±10mm；1m2区域内高差不超过3mm

(2)过分粗糙，需做找平处理，找平层厚度不少于20mm，以防止找平层在高荷载时破裂。

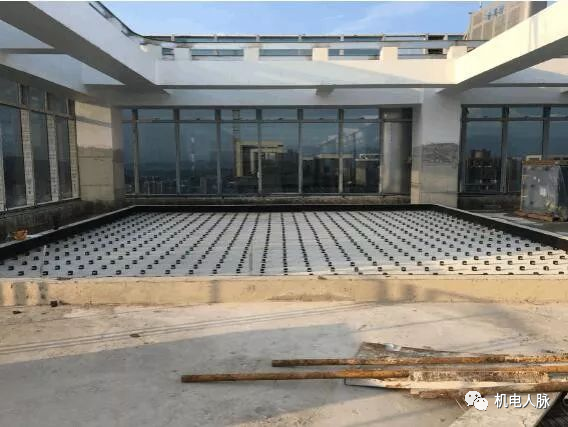

3.3 浮筑地台隔振隔声垫安装铺设要点

(1)清理四周突出的尖锐物，清理平整后使用密度较好的万能胶水涂抹四周围挡边，均匀涂抹完成后粘上10mm泡沫棉。

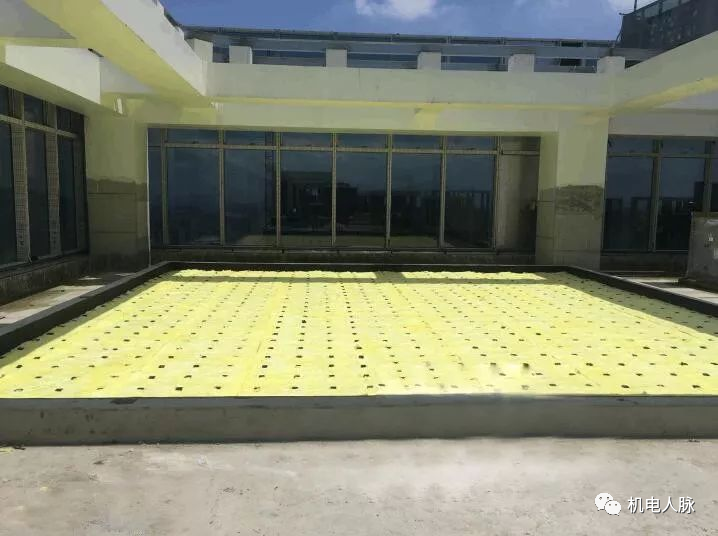

(2)平行铺设的隔振隔声垫的接缝处须紧密靠拢，接缝处并用宽度60mm的胶粘带粘贴。如需降噪要求较高可以在隔振胶空隙处填满吸音玻璃棉。

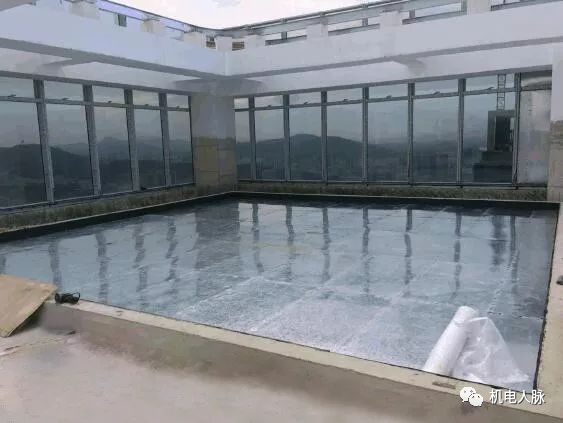

(3)平铺好的隔振隔声垫上铺设2mm厚的镀锌板隔音，镀锌板需点焊缝隙稍微固定。

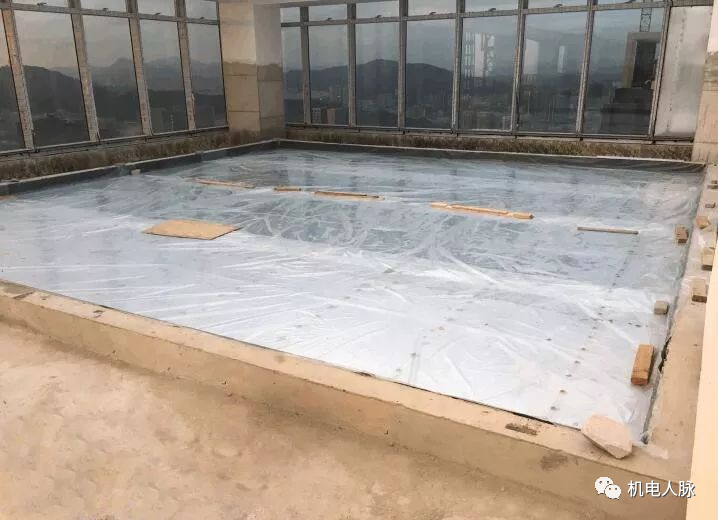

(4)0.2mm防薄膜完全覆盖在隔振隔声垫上，薄膜四周边缘须高出侧向安装的隔振隔声垫100～150mm左右，以防液态物渗透。

3.4 浮筑地台浇筑施工要点

(1)若不是一次性浇筑复核减振效应考虑加设结构连接钢筋余量：2396kg，浇筑混凝土后需注意溅出部分需及时清理。

(2)全部浇筑后，应该在侧向安装垫上部打上防水硅胶。

(3)混凝土在浇筑完后12h 内加以覆盖，并洒水养护。混凝土洒水养护日期一般不少于7d ，每日洒水次数应能保持混凝土表面处在湿润状态。常温下每日洒水两次。

(4)混凝土达到强度后。方可将重型设备放置到浮筑地台上。

3.5 浮筑地台上设备管道安装注意事项

(1)设备或管道穿越浮筑结构会影响隔声效果。处理穿越结构的管道时，须以10mm厚高效弹性胶垫包裹，并以软密封胶封口。

(2)浮筑地台上设备或其他刚性构件(如钢筋、水泥块)不能与其他周边建筑物等有直接刚性接触，以防由于碰撞而传递出来的噪声及振动的传递。

(3)浮筑地台上的管道在穿墙和天花时，须柔性转接。

#4总结

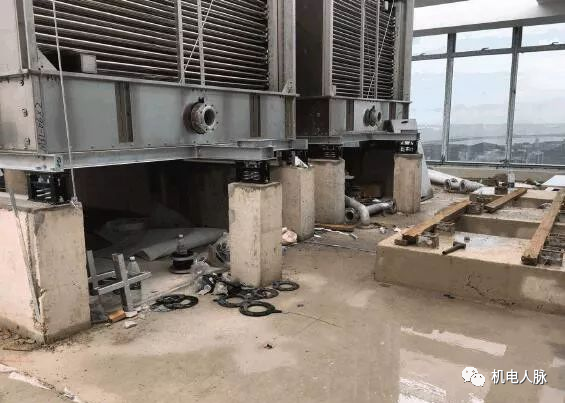

高层建筑设备机房内的水泵、风机，空调机组，冷却塔，室内变压器等动力设备，采用浮筑地台结构隔振隔声。动力管道及动力设备连接件等可直接支撑在浮筑层上。能有效的隔离振动引起的低频固体传声。此项技术节约成本、缩短工期。
